Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA350-3-H S/N 63001-UP
/
ЧАСТИ КОРПУСА
/

ДВЕРЦЫ КАПОТА

Запчасти Komatsu WA350-3-H ДВЕРЦЫ КАПОТА ЧАСТИ КОРПУСА

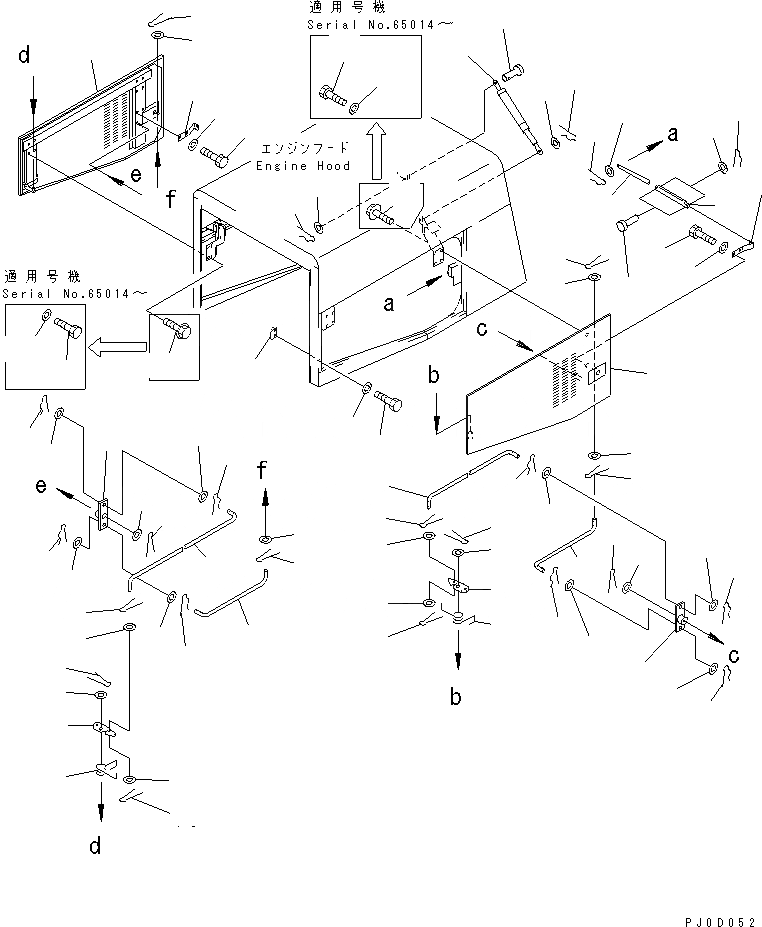

Схема запчастей Komatsu WA350-3-H - ДВЕРЦЫ КАПОТА ЧАСТИ КОРПУСА
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
8
8
9
9
10
11
12
12
12A
13
13
13A
14
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
20
20
20
20
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
31
32
32
33
34
35
36
37
38
39
39
40
40

№

Артикул

Название

Примечание

Количество

1

423-54-21130

DOOR,L.H.

SN: 63001-UP

1шт.

|1

421-54-11364

LOCK ASS'Y

SN: 63001-UP

1шт.

2

423-54-24610

ROD,L.H.

SN: 63001-UP

1шт.

3

423-54-24650

BELLCRANK

SN: 63001-UP

1шт.

4

423-54-24630

ROD,L.H.

SN: 63001-UP

1шт.

5

04052-10633

PIN,SNAP

SN: 63001-UP

4шт.

6

04050-11612

PIN,COTTER

SN: 63001-UP

4шт.

7

01641-20608

WASHER

SN: 63001-UP

8шт.

8

04050-13020

PIN,COTTER

SN: 63001-UP

2шт.

9

01641-21016

WASHER

SN: 63001-UP

2шт.

10

417-54-21650

STRIKER

SN: 63001-UP

1шт.

11

417-54-21610

SPRING,L.H.

SN: 63001-UP

1шт.

12

01010-81225

BOLT

SN: 65014-UP

8шт.

|12

01435-01225

BOLT

SN: 63001-65013

8шт.

12A

01643-31232

WASHER

SN: 65014-UP

8шт.

13

01010-81225

BOLT

SN: 65014-UP

8шт.

|13

01435-01225

BOLT

SN: 63001-65013

8шт.

13A

01643-31232

WASHER

SN: 65014-UP

8шт.

14

423-54-21140

DOOR,R.H.

SN: 63001-UP

1шт.

|14

421-54-11364

LOCK ASS'Y

SN: 63001-UP

1шт.

15

423-54-24620

ROD,R.H.

SN: 63001-UP

1шт.

16

423-54-24650

BELLCRANK

SN: 63001-UP

1шт.

17

423-54-24640

ROD,R.H.

SN: 63001-UP

1шт.

18

04052-10633

PIN,SNAP

SN: 63001-UP

4шт.

19

04050-11612

PIN,COTTER

SN: 63001-UP

4шт.

20

01641-20608

WASHER

SN: 63001-UP

8шт.

21

04050-13020

PIN,COTTER

SN: 63001-UP

2шт.

22

01641-21016

WASHER

SN: 63001-UP

2шт.

23

417-54-21650

STRIKER

SN: 63001-UP

1шт.

24

417-54-21660

SPRING,R.H.

SN: 63001-UP

1шт.

25

423-54-21611

GAS SPRING ASS'Y

SN: 63001-UP

2шт.

26

04205-30832

PIN

SN: 63001-UP

2шт.

27

01641-20812

WASHER

SN: 63001-UP

4шт.

28

04052-10833

PIN,SNAP

SN: 63001-UP

4шт.

29

423-54-21250

PLATE,L.H.

SN: 63001-UP

1шт.

30

423-54-21260

PLATE,R.H.

SN: 63001-UP

1шт.

31

01010-81225

BOLT

SN: 63001-UP

4шт.

32

01643-31232

WASHER

SN: 63001-UP

4шт.

33

419-54-21490

PLATE

SN: 63001-UP

2шт.

34

01010-81225

BOLT

SN: 63001-UP

4шт.

35

01643-31232

WASHER

SN: 63001-UP

4шт.

36

421-54-21990

PLATE

SN: 63001-UP

2шт.

37

421-54-21980

PLATE

SN: 63001-UP

2шт.

38

04205-31025

PIN

SN: 63001-UP

4шт.

39

04052-11038

PIN,SNAP

SN: 63001-UP

6шт.

40

01641-21016

WASHER

SN: 63001-UP

6шт.

Выбрано товаров: 46
