Komatsu
/
Погрузчики фронтальные
/
WA320PZ-6 S/N H00051 - Up
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/

ЗАДН. КРЫЛО (ДЛЯ ПОЛН. КРЫЛО) (ПОЛН. КРЫЛО)

Запчасти Komatsu WA320PZ-6 ЗАДН. КРЫЛО (ДЛЯ ПОЛН. КРЫЛО) (ПОЛН. КРЫЛО) ЧАСТИ КОРПУСАS И КРЫШКИ

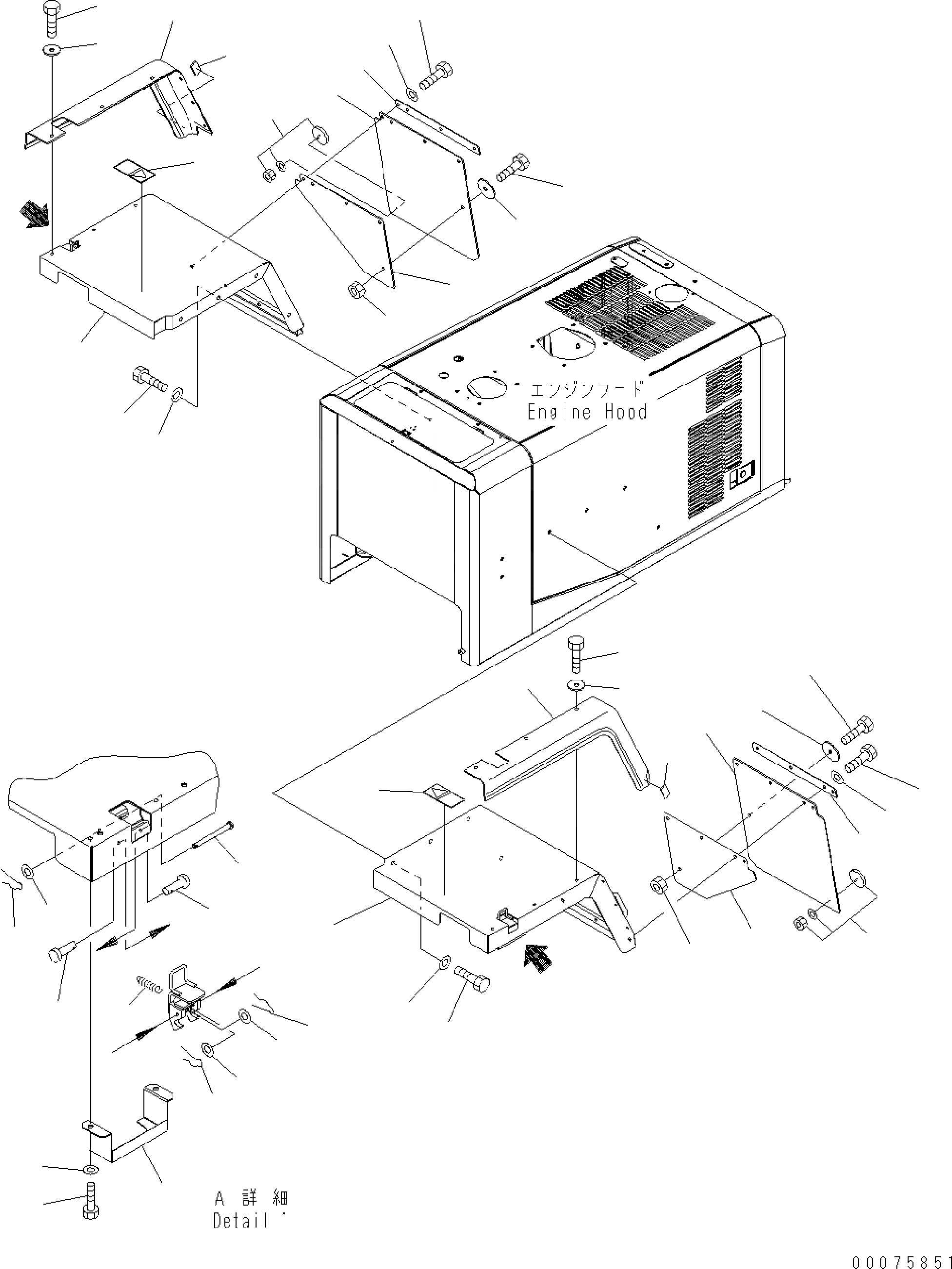

Схема запчастей Komatsu WA320PZ-6 - ЗАДН. КРЫЛО (ДЛЯ ПОЛН. КРЫЛО) (ПОЛН. КРЫЛО) ЧАСТИ КОРПУСАS И КРЫШКИ
30
31
29
28
26
24
21
23
22
25
27
34
32
33
20
19
18
6
5
4
8
16
15
11
7
13
14
12
9
10
17
2
3
1
38
39
40
41
39
42
41
40
40
41
35
37
36
A
A
A
a
a
b
b

№

Артикул

Название

Примечание

Количество

1

419-54-48A00

FENDER, LHS

SN: H00051-UP

1шт.

2

01010-81225

BOLT

SN: H00051-UP

4шт.

3

01643-31232

WASHER

SN: H00051-UP

4шт.

4

419-54-48831

COVER, LHS

SN: H00051-UP

1шт.

5

01643-31032

WASHER

SN: H00051-UP

6шт.

6

01010-81025

BOLT

SN: H00051-UP

6шт.

7

42Y-06-H3050

REFLECTOR

SN: H00051-UP

1шт.

8

09805-C0881

PLATE, SAFETY

SN: H00051-UP

1шт.

9

418-06-K1910

REFLECTOR

SN: H00051-UP

1шт.

10

417-54-H4110

PLATE, LHS

SN: H00051-UP

1шт.

11

417-54-34652

SHEET

SN: H00051-UP

1шт.

12

417-54-H4120

PLATE

SN: H00051-UP

1шт.

13

01010-81225

BOLT

SN: H00051-UP

4шт.

14

01643-31232

WASHER

SN: H00051-UP

4шт.

15

415-64-13120

WASHER

SN: H00051-UP

1шт.

16

01010-81025

BOLT

SN: H00051-UP

1шт.

17

01580-01008

NUT

SN: H00051-UP

1шт.

18

419-54-48A10

FENDER, RHS

SN: H00051-UP

1шт.

19

01010-81225

BOLT

SN: H00051-UP

4шт.

20

01643-31232

WASHER

SN: H00051-UP

4шт.

21

419-54-48861

COVER, RHS

SN: H00051-UP

1шт.

22

01643-31032

WASHER

SN: H00051-UP

6шт.

23

01010-81025

BOLT

SN: H00051-UP

6шт.

24

42Y-06-H3050

REFLECTOR

SN: H00051-UP

1шт.

25

09805-C0881

PLATE, SAFETY

SN: H00051-UP

1шт.

26

418-06-K1910

REFLECTOR

SN: H00051-UP

1шт.

27

417-54-H4100

PLATE, RHS

SN: H00051-UP

1шт.

28

417-54-34662

SHEET

SN: H00051-UP

1шт.

29

417-54-H4120

PLATE

SN: H00051-UP

1шт.

30

01010-81225

BOLT

SN: H00051-UP

4шт.

31

01643-31232

WASHER

SN: H00051-UP

4шт.

32

415-64-13120

WASHER

SN: H00051-UP

1шт.

33

01010-81025

BOLT

SN: H00051-UP

1шт.

34

01580-01008

NUT

SN: H00051-UP

1шт.

35

419-54-41650

COVER

SN: H00051-UP

2шт.

36

01010-81020

BOLT

SN: H00051-UP

4шт.

37

01643-31032

WASHER

SN: H00051-UP

4шт.

38

415-54-11630

PIN

SN: H00051-UP

2шт.

39

04205-10622

PIN

SN: H00051-UP

4шт.

40

01641-20608

WASHER

SN: H00051-UP

6шт.

41

04052-20633

PIN

SN: H00051-UP

6шт.

42

417-54-24610

SPRING

SN: H00051-UP

2шт.

Выбрано товаров: 42
