WA320PZ-6 S/N H00051 - Up
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/

ЗАДН. КРЫЛО (КРЫЛО)

Запчасти Komatsu WA320PZ-6 ЗАДН. КРЫЛО (КРЫЛО) ЧАСТИ КОРПУСАS И КРЫШКИ

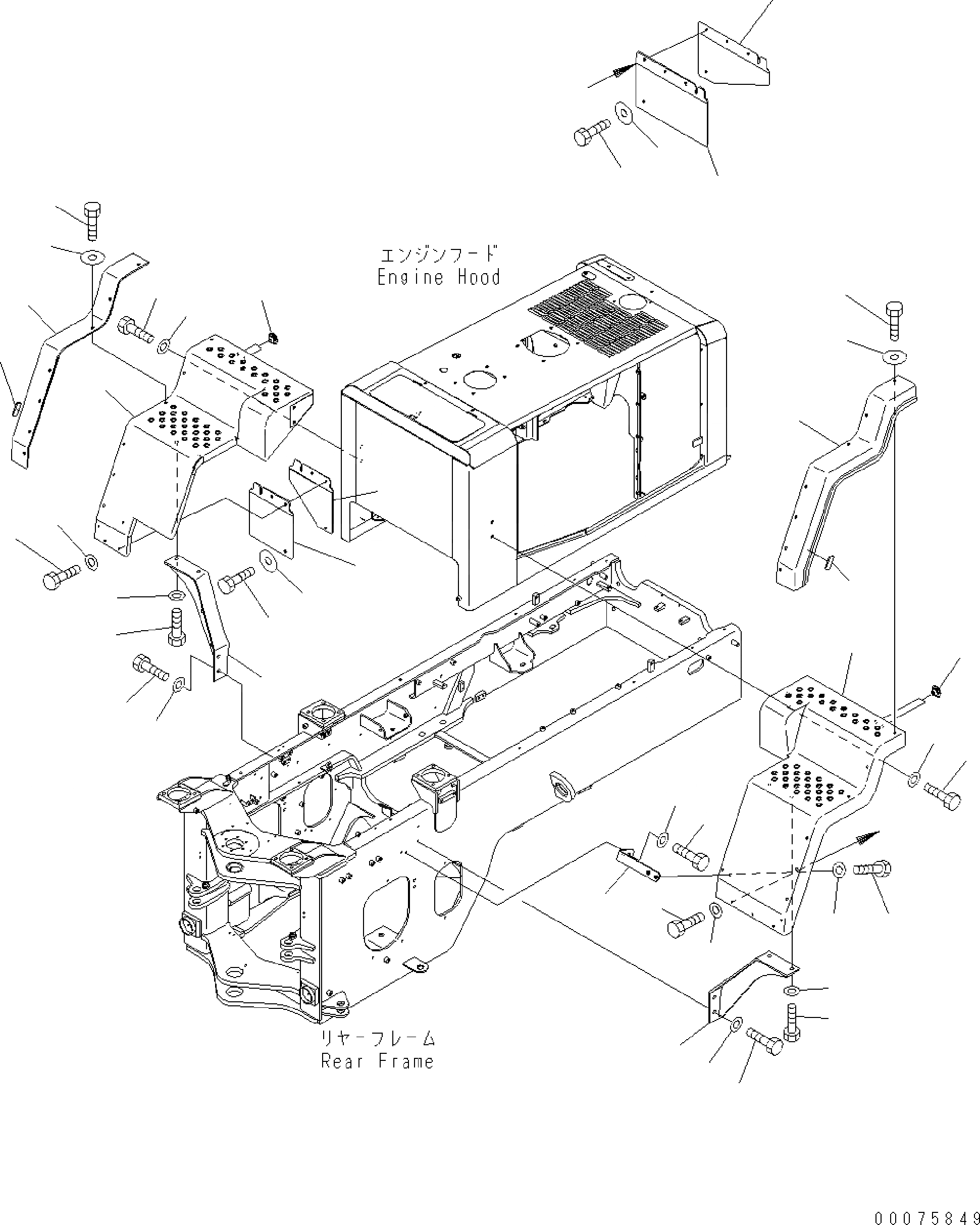

Схема запчастей Komatsu WA320PZ-6 - ЗАДН. КРЫЛО (КРЫЛО) ЧАСТИ КОРПУСАS И КРЫШКИ
10
11
14
15
8
7
6
9
1
42
3
2
35
36
5
4
32
33
31
12
13
34
38
37
39
30
29
26
25
42
18
17
23
22
21
24
16
28
27
20
19
40
41
a
a

№

Артикул

Название

Примечание

Количество

1

419-54-48722

FENDER, LHS

SN: H00051-UP

1шт.

2

01010-81225

BOLT

SN: H00051-UP

2шт.

3

01643-31232

WASHER

SN: H00051-UP

2шт.

4

01010-81230

BOLT

SN: H00051-UP

2шт.

5

01643-31232

WASHER

SN: H00051-UP

2шт.

6

419-54-48742

COVER, LHS

SN: H00051-UP

1шт.

7

01643-31032

WASHER

SN: H00051-UP

7шт.

8

01010-81025

BOLT

SN: H00051-UP

7шт.

9

42Y-06-H3050

REFLECTOR

SN: H00051-UP

1шт.

10

419-54-34731

PLATE, LHS

SN: H00051-UP

1шт.

11

419-54-34750

SHEET, LHS

SN: H00051-UP

1шт.

12

01643-31032

WASHER

SN: H00051-UP

3шт.

13

01010-81025

BOLT

SN: H00051-UP

3шт.

14

415-64-13120

WASHER

SN: H00051-UP

1шт.

15

01010-81025

BOLT

SN: H00051-UP

1шт.

16

419-54-48762

FENDER, RHS

SN: H00051-UP

1шт.

17

01010-81225

BOLT

SN: H00051-UP

2шт.

18

01643-31232

WASHER

SN: H00051-UP

2шт.

19

01010-81230

BOLT

SN: H00051-UP

2шт.

20

01643-31232

WASHER

SN: H00051-UP

2шт.

21

419-54-48782

COVER, RHS

SN: H00051-UP

1шт.

22

01643-31032

WASHER

SN: H00051-UP

7шт.

23

01010-81025

BOLT

SN: H00051-UP

7шт.

24

42Y-06-H3050

REFLECTOR

SN: H00051-UP

1шт.

25

419-54-34741

PLATE, RHS

SN: H00051-UP

1шт.

26

419-54-34760

SHEET, RHS

SN: H00051-UP

1шт.

27

01010-81025

BOLT

SN: H00051-UP

2шт.

28

01643-31032

WASHER

SN: H00051-UP

2шт.

29

415-64-13120

WASHER

SN: H00051-UP

1шт.

30

01010-81025

BOLT

SN: H00051-UP

1шт.

31

419-54-48732

BRACKET, LHS

SN: H00051-UP

1шт.

32

01010-81230

BOLT

SN: H00051-UP

2шт.

33

01643-31232

WASHER

SN: H00051-UP

2шт.

34

419-54-42180

BRACKET

SN: H00051-UP

1шт.

35

01010-81020

BOLT

SN: H00051-UP

2шт.

36

01643-31032

WASHER

SN: H00051-UP

2шт.

37

01010-81225

BOLT

SN: H00051-UP

2шт.

38

01643-31232

WASHER

SN: H00051-UP

2шт.

39

419-54-48772

BRACKET, RHS

SN: H00051-UP

1шт.

40

01010-81230

BOLT

SN: H00051-UP

2шт.

41

01643-31232

WASHER

SN: H00051-UP

2шт.

42

22L-46-12150

CAP

SN: H00051-UP

4шт.

Выбрано товаров: 42
