Запчасти Komatsu WA320PZ-6 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ПРИВОД ТРУБЫ ГИДРАВЛИКА

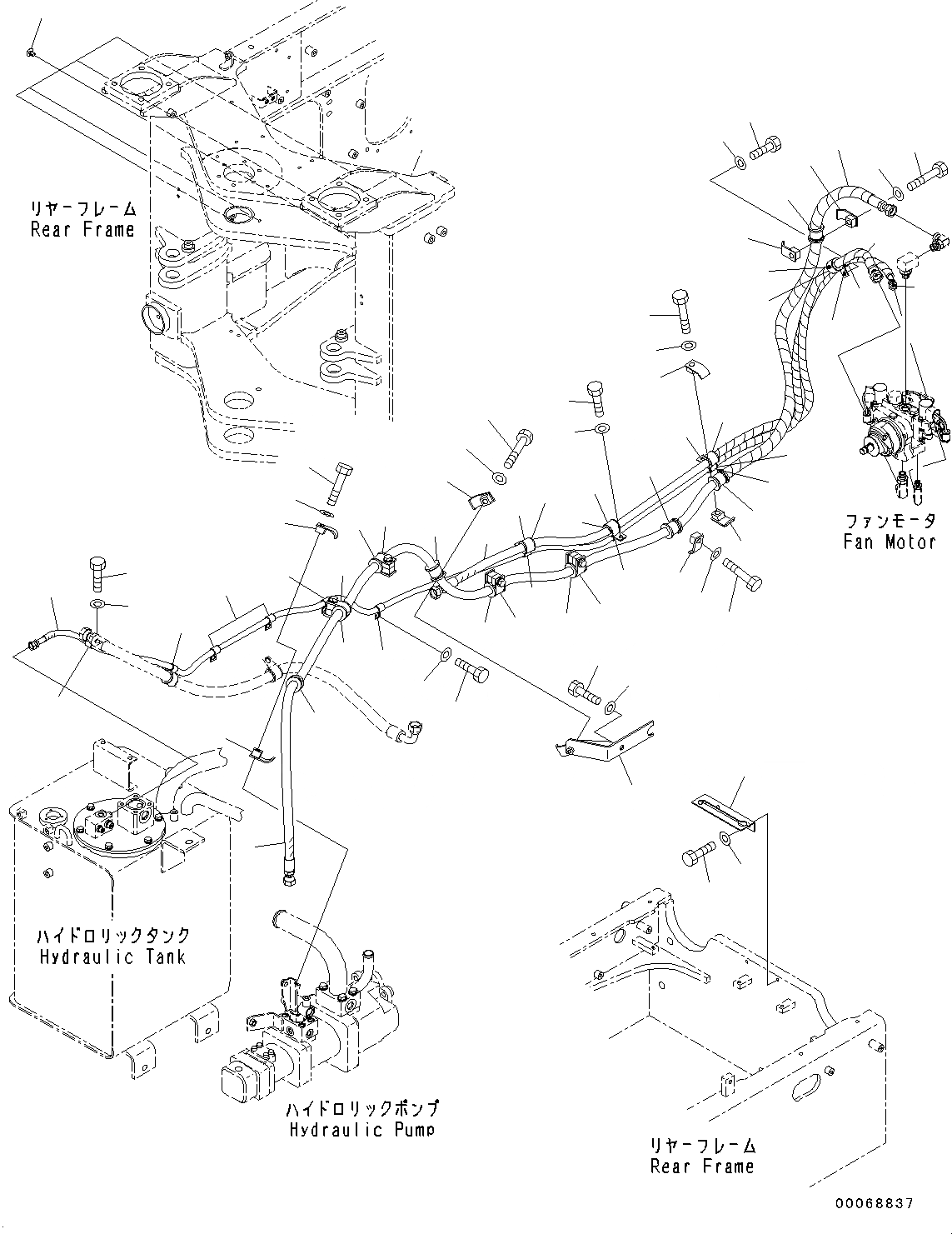

Схема запчастей Komatsu WA320PZ-6 - ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ ПРИВОД ТРУБЫ ГИДРАВЛИКА
1
2
3
23
24
7
12
19
14
13
8
6
5
4
13
14
8
24
23
7
17
18
20
22
21
12
20
15
16
14
13
13
14
7
8
8
8
7
7
8
5
6
7
6
8
5
7
11
10
9
7
7
6
5
20
21
22
19
20
20
20
20
4
8
8
7
6
7
5
7
25

Артикул

Название

Примечание

Количество

1

419-03-33162

PLATE

SN: H00051-UP

1шт.

2

01010-81025

BOLT

SN: H00051-UP

2шт.

3

01643-31032

WASHER

SN: H00051-UP

2шт.

4

419-03-48904

HOSE

SN: H00051-UP

1шт.

5

01010-81270

BOLT

SN: H00051-UP

9шт.

6

01643-31232

WASHER

SN: H00051-UP

9шт.

7

07094-10518

CLAMP

SN: H00051-UP

16шт.

8

07095-00523

CUSHION

SN: H00051-UP

9шт.

9

419-03-48950

BRACKET

SN: H00051-UP

1шт.

10

01010-81225

BOLT

SN: H00051-UP

1шт.

11

01643-31232

WASHER

SN: H00051-UP

1шт.

12

419-03-48913

HOSE

SN: H00051-UP

1шт.

13

04434-53211

CLIP

SN: H00051-UP

4шт.

14

07095-20523

CUSHION

SN: H00051-UP

4шт.

15

01010-81020

BOLT

SN: H00051-UP

3шт.

16

01643-31032

WASHER

SN: H00051-UP

3шт.

17

01010-81020

BOLT

SN: H00051-UP

1шт.

18

01643-31032

WASHER

SN: H00051-UP

1шт.

19

419-03-48924

HOSE

SN: H00051-UP

1шт.

20

04434-51512

CLIP

SN: H00051-UP

8шт.

21

01010-81020

BOLT

SN: H00051-UP

2шт.

22

01643-31032

WASHER

SN: H00051-UP

2шт.

23

04434-52110

CLIP

SN: H00051-UP

2шт.

24

07095-20314

CUSHION

SN: H00051-UP

2шт.

25

416-54-34230

PLUG

SN: H00051-UP

5шт.

Выбрано товаров: 25
