Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA320PZ-6 S/N 70452-UP
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПЕРЕДН. КРЫЛО, С ПОЛН. КРЫЛО
/

ПЕРЕДН. КРЫЛО (№7-)

Запчасти Komatsu WA320PZ-6 ПЕРЕДН. КРЫЛО (№7-) ПЕРЕДН. КРЫЛО, С ПОЛН. КРЫЛО

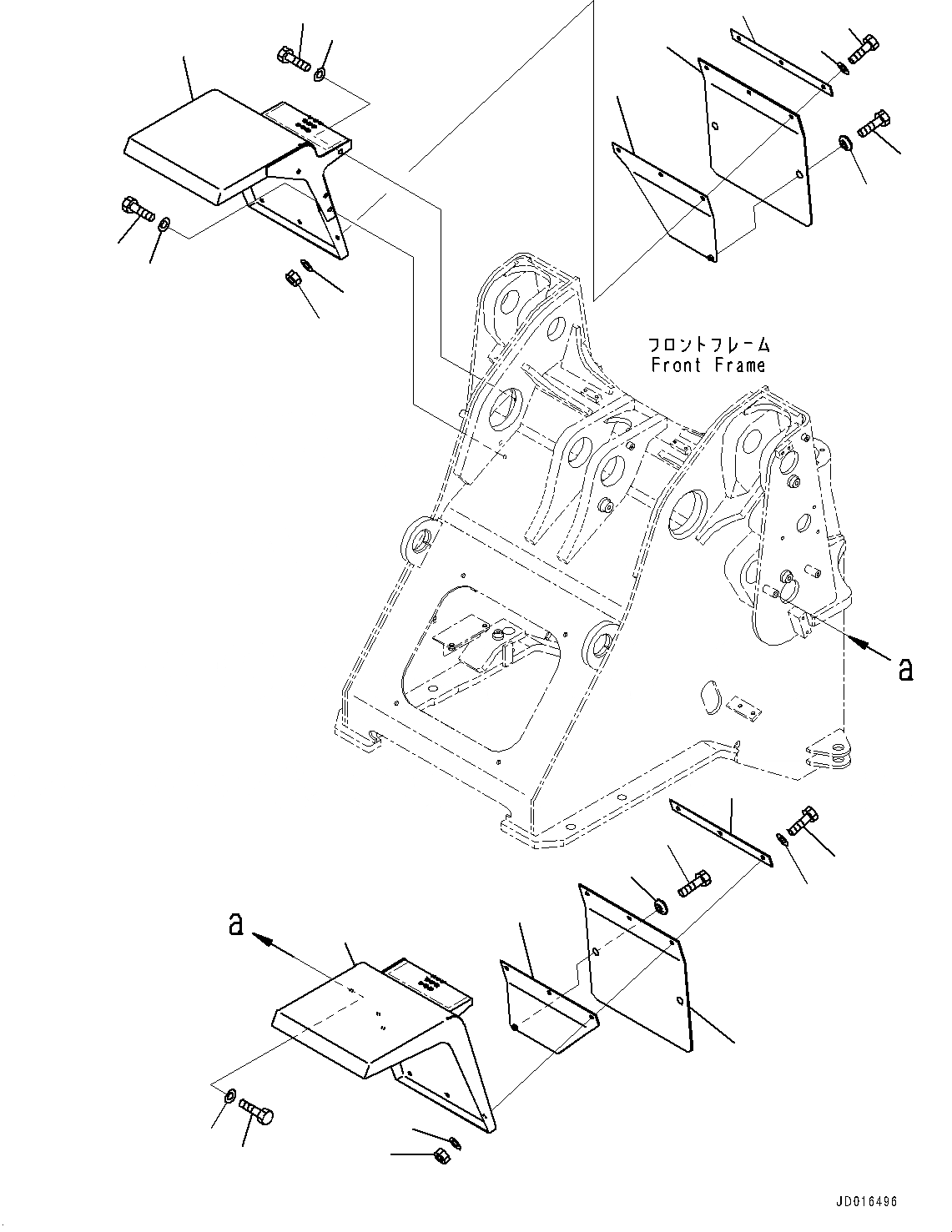

Схема запчастей Komatsu WA320PZ-6 - ПЕРЕДН. КРЫЛО (№7-) ПЕРЕДН. КРЫЛО, С ПОЛН. КРЫЛО
1
14
15
16
12
2
3
8
7
10
11
13
5
6
5
6
14
13
4
15
12
11
10
9
7
16

№

Артикул

Название

Примечание

Количество

1

419-U77-4311

Fender,L.H.

SN: 70452-UP

1шт.

2

01010-81225

Bolt

SN: 70452-UP

4шт.

3

01643-31232

Washer

SN: 70452-UP

4шт.

4

419-U77-4321

Fender,R.H.

SN: 70452-UP

1шт.

5

01010-81025

Bolt

SN: 70452-UP

4шт.

6

01643-31032

Washer

SN: 70452-UP

4шт.

7

419-U77-3250

Sheet

SN: 70452-UP

2шт.

8

419-U77-3260

Plate,L.H.

SN: 70452-UP

1шт.

9

419-U77-3270

Plate,R.H.

SN: 70452-UP

1шт.

10

419-U77-3280

Plate

SN: 70452-UP

2шт.

11

01010-81230

Bolt

SN: 70452-UP

6шт.

12

01643-31232

Washer

SN: 70452-UP

6шт.

13

01643-31232

Washer

SN: 70452-UP

6шт.

14

01580-11210

Nut

SN: 70452-UP

6шт.

15

203-54-55660

Collar

SN: 70452-UP

2шт.

16

01010-81025

Bolt

SN: 70452-UP

2шт.

Выбрано товаров: 16
