WA320PZ-6 S/N 70452-UP
/
ТОПЛИВН. СИСТЕМА
/
ТОПЛИВН. БАК., С ВОДООТДЕЛИТЕЛЕМ
/

ТОПЛИВН. БАК., PREФИЛЬТР. КОРПУС (№7-)

Запчасти Komatsu WA320PZ-6 ТОПЛИВН. БАК., PREФИЛЬТР. КОРПУС (№7-) ТОПЛИВН. БАК., С ВОДООТДЕЛИТЕЛЕМ

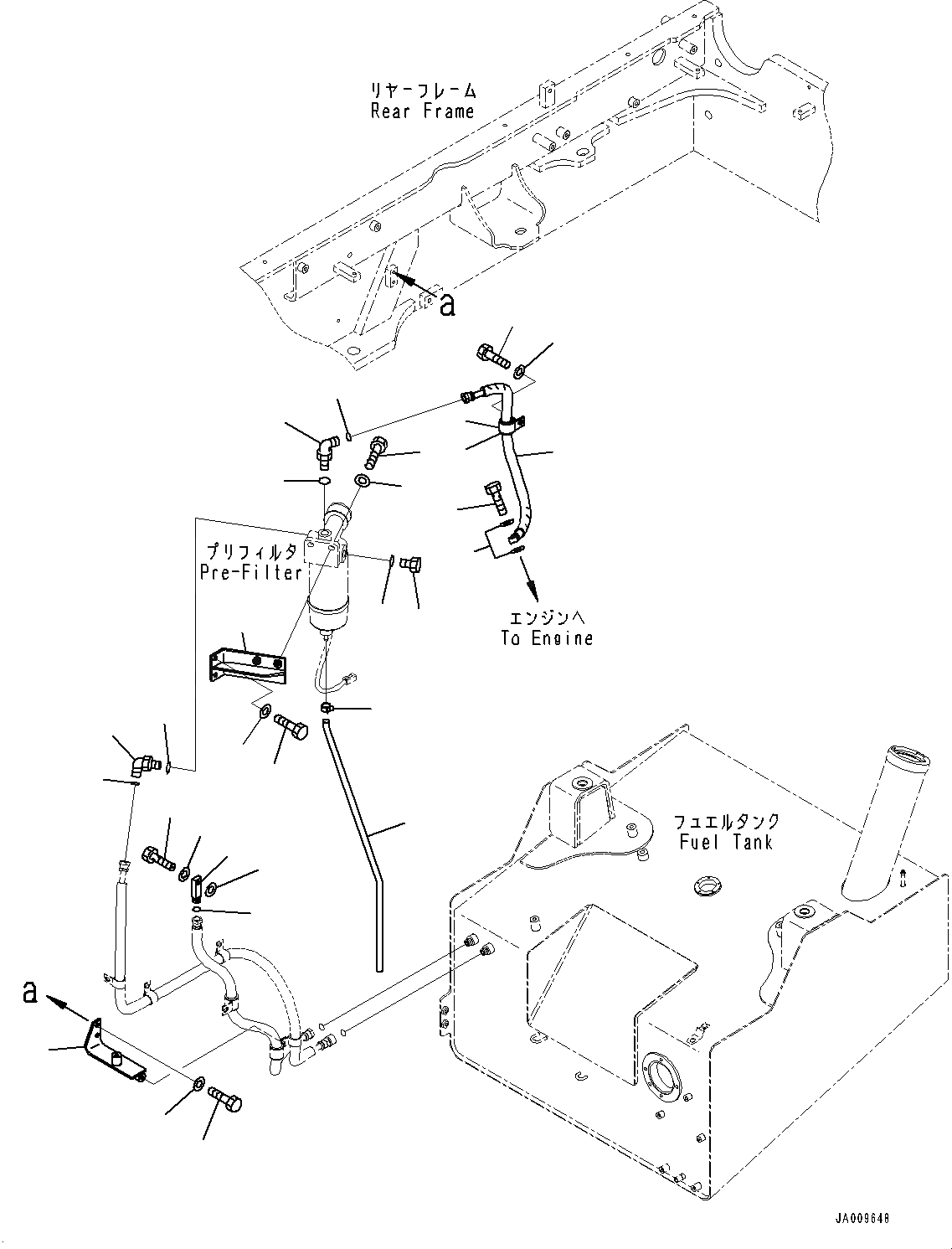

Схема запчастей Komatsu WA320PZ-6 - ТОПЛИВН. БАК., PREФИЛЬТР. КОРПУС (№7-) ТОПЛИВН. БАК., С ВОДООТДЕЛИТЕЛЕМ
12
13
2
14
3
5
8
7
19
18
11
10
9
6
4
1
14
12
15
16
17
13
20
21
22
21
23
24
25
26

№

Артикул

Название

Примечание

Количество

1

419-04-48232

Hose

SN: 70452-UP

1шт.

2

04434-52711

Clip

SN: 70452-UP

1шт.

3

07095-20420

Cushion

SN: 70452-UP

1шт.

4

01010-81020

Bolt

SN: 70452-UP

1шт.

5

01643-31032

Washer

SN: 70452-UP

1шт.

6

01010-81035

Bolt

SN: 70452-UP

2шт.

7

01643-31032

Washer

SN: 70452-UP

2шт.

8

07270-21065

Tube

SN: 70452-UP

1шт.

9

07285-00125

Clip

SN: 70452-UP

1шт.

10

07005-01212

Seal, Washer

SN: 70452-UP

2шт.

11

07206-30812

Bolt, Joint

SN: 70452-UP

1шт.

12

02782-10311

Elbow

SN: 70452-UP

2шт.

13

02896-11009

O-ring

SN: 70452-UP

2шт.

14

07002-11423

O-ring

SN: 70452-UP

2шт.

15

419-04-48113

Bracket

SN: 70452-UP

1шт.

16

01010-81025

Bolt

SN: 70452-UP

2шт.

17

01643-31032

Washer

SN: 70452-UP

2шт.

18

07040-11409

Plug

SN: 70452-UP

1шт.

19

07002-11423

O-ring

SN: 70452-UP

1шт.

20

6754-71-5370

Joint

SN: 70452-UP

1шт.

21

07005-01212

Seal, Washer

SN: 70452-UP

2шт.

22

07206-30812

Bolt, Joint

SN: 70452-UP

1шт.

23

02896-11009

O-ring

SN: 70452-UP

1шт.

24

419-04-48121

Bracket

SN: 70452-UP

1шт.

25

01010-81025

Bolt

SN: 70452-UP

2шт.

26

01643-31032

Washer

SN: 70452-UP

2шт.

Выбрано товаров: 26
