Запчасти Komatsu WA320PZ-6 КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ (№7-) КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ

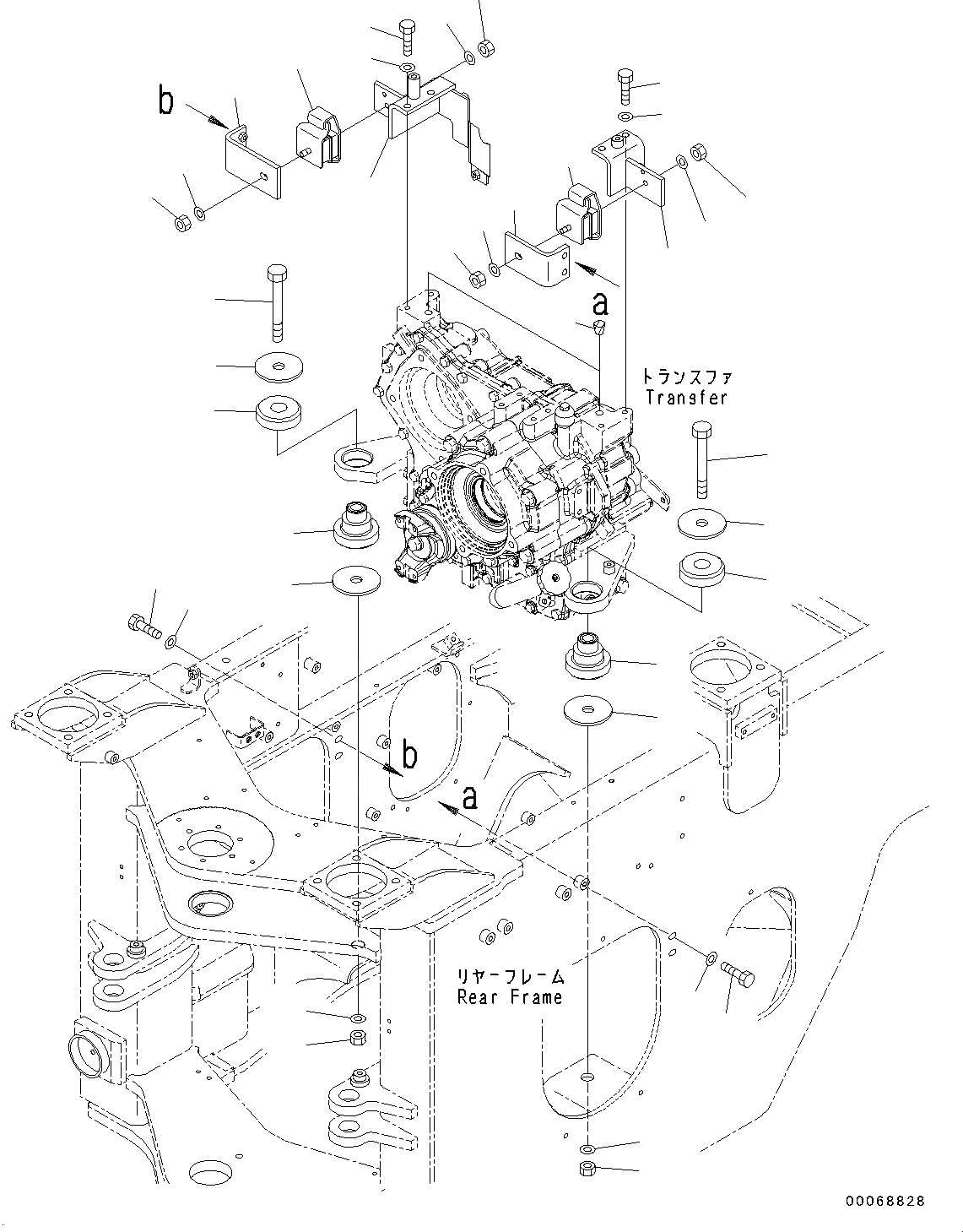

Схема запчастей Komatsu WA320PZ-6 - КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ (№7-) КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ
1
2
4
5
7
6
11
12
13
14
15
5
8
12
13
14
15
12
13
11
13
12
18
7
6
5
5
8
3
10
9
9
10
17
16
17
16

Артикул

Название

Примечание

Количество

1

419-14-31132

Bracket,L.H.

SN: 70452-UP

1шт.

2

419-14-48142

Bracket,R.H.

SN: 70452-UP

1шт.

3

419-14-31150

Plate,L.H.

SN: 70452-UP

1шт.

4

419-14-31160

Plate,R.H.

SN: 70452-UP

1шт.

5

418-01-11112

Cushion

SN: 70452-UP

2шт.

6

419-01-11162

Washer

SN: 70452-UP

2шт.

7

01011-62220

Bolt

SN: 70452-UP

2шт.

8

419-01-11162

Washer

SN: 70452-UP

2шт.

9

01580-02218

Nut

SN: 70452-UP

2шт.

10

01643-32260

Washer

SN: 70452-UP

2шт.

11

20S-01-71331

Cushion

SN: 70452-UP

2шт.

12

01580-11008

Nut

SN: 70452-UP

4шт.

13

01643-31032

Washer

SN: 70452-UP

4шт.

14

01010-81235

Bolt

SN: 70452-UP

4шт.

15

01643-31232

Washer

SN: 70452-UP

4шт.

16

01010-81035

Bolt

SN: 70452-UP

4шт.

17

01643-31032

Washer

SN: 70452-UP

4шт.

18

07049-01620

Plug

SN: 70452-UP

2шт.

Выбрано товаров: 18
