КАБИНА ROPS (ПОЛ) (Э/ПРОВОДКА) (/)

Запчасти Komatsu WA320PZ-6 КАБИНА ROPS (ПОЛ) (Э/ПРОВОДКА) (/) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

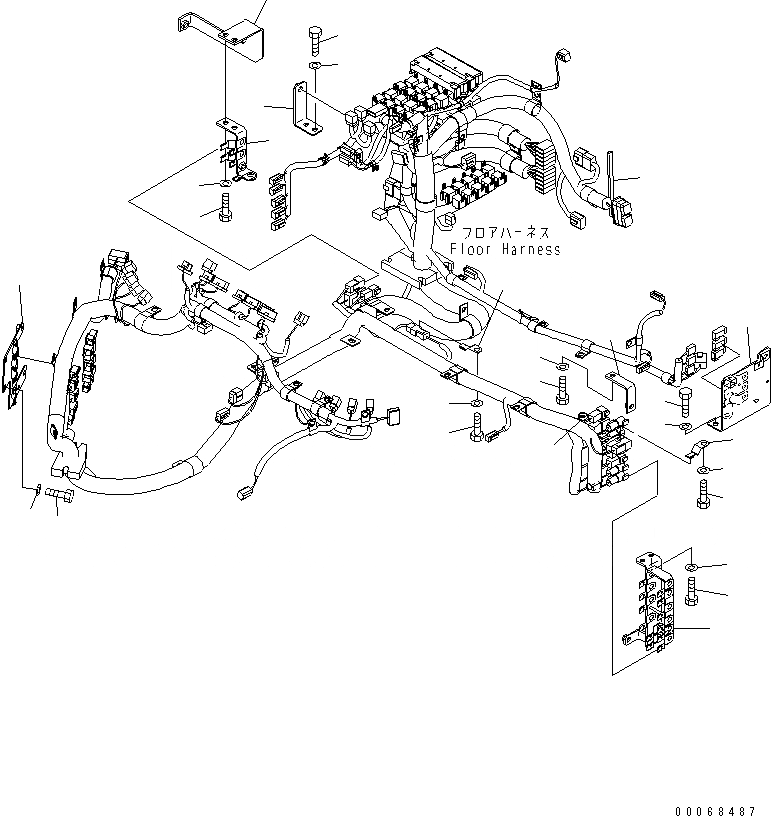

Схема запчастей Komatsu WA320PZ-6 - КАБИНА ROPS (ПОЛ) (Э/ПРОВОДКА) (/) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
5
15
16
14
4
7
6
11
13
12
19
18
24
1
2
3
18
19
17
10
9
8
20
22
21
17
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-06-41330

BRACKET

SN: 70092-70187

1шт.

2

01010-81016

BOLT

SN: 70092-70187

2шт.

3

01643-31032

WASHER

SN: 70092-70187

2шт.

4

418-06-41340

BRACKET

SN: 70092-70187

1шт.

5

419-54-49320

BRACKET

SN: 70092-70187

1шт.

6

01010-81025

BOLT

SN: 70092-70187

2шт.

7

01643-31032

WASHER

SN: 70092-70187

2шт.

8

418-06-41380

BRACKET

SN: 70092-70187

1шт.

9

01010-81025

BOLT

SN: 70092-70187

2шт.

10

01643-31032

WASHER

SN: 70092-70187

2шт.

11

418-06-41310

BRACKET

SN: 70092-70187

1шт.

12

01010-81016

BOLT

SN: 70092-70187

3шт.

13

01643-31032

WASHER

SN: 70092-70187

3шт.

14

43A-06-11390

PLATE

SN: 70092-70187

1шт.

15

01010-81020

BOLT

SN: 70092-70187

2шт.

16

01643-31032

WASHER

SN: 70092-70187

2шт.

17

08193-21012

CLIP

SN: 70092-70187

2шт.

18

01010-81016

BOLT

SN: 70092-70187

2шт.

19

01643-31032

WASHER

SN: 70092-70187

2шт.

20

17M-911-1220

PLATE

SN: 70092-70187

1шт.

21

01010-81020

BOLT

SN: 70092-70187

1шт.

22

01643-31032

WASHER

SN: 70092-70187

1шт.

23

423-54-42380

FINISHER

SN: 70092-70187

1шт.

24

42A-56-52110

CAP

SN: 70092-70187

1шт.

Выбрано товаров: 24
