Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA320PZ-6 S/N 70092 - 70187
/
H ГИДРАВЛИКА
/

ГИДРОЛИНИЯ (ГИДРОЦИЛИНДР ПОДЪЕМА ТРУБЫ) (/)

Запчасти Komatsu WA320PZ-6 ГИДРОЛИНИЯ (ГИДРОЦИЛИНДР ПОДЪЕМА ТРУБЫ) (/) H ГИДРАВЛИКА

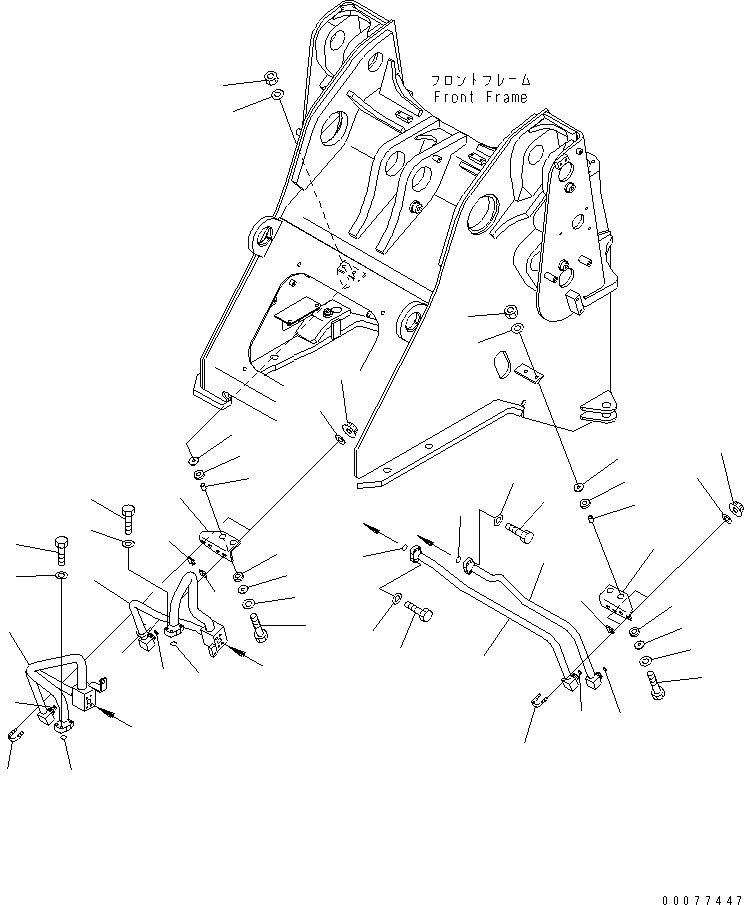

Схема запчастей Komatsu WA320PZ-6 - ГИДРОЛИНИЯ (ГИДРОЦИЛИНДР ПОДЪЕМА ТРУБЫ) (/) H ГИДРАВЛИКА
29
30
9
10
19
20
16
17
31
18
b
b
33
34
26
24
25
21
23
26
28
27
2
12
31
11
32
1
4
5
3
a
a
14
15
13
23
26
28
27
32
8
7
31
32
6
22
25
24
26
34
33
29
30

№

Артикул

Название

Примечание

Количество

1

419-T90-4442

TUBE

SN: 70092-70187

1шт.

2

02896-11018

O-RING

SN: 70092-70187

1шт.

3

07000-13030

O-RING

SN: 70092-70187

1шт.

4

07372-21035

BOLT

SN: 70092-70187

4шт.

5

01643-51032

WASHER

SN: 70092-70187

4шт.

6

419-T90-4433

TUBE

SN: 70092-70187

1шт.

7

02896-11018

O-RING

SN: 70092-70187

1шт.

8

07000-13035

O-RING

SN: 70092-70187

1шт.

9

07372-21040

BOLT

SN: 70092-70187

4шт.

10

01643-51032

WASHER

SN: 70092-70187

4шт.

11

419-T90-4452

TUBE

SN: 70092-70187

1шт.

12

02896-11018

O-RING

SN: 70092-70187

1шт.

13

07000-13030

O-RING

SN: 70092-70187

1шт.

14

07372-21035

BOLT

SN: 70092-70187

4шт.

15

01643-51032

WASHER

SN: 70092-70187

4шт.

16

419-T90-4423

TUBE

SN: 70092-70187

1шт.

17

02896-11018

O-RING

SN: 70092-70187

1шт.

18

07000-13035

O-RING

SN: 70092-70187

1шт.

19

07372-21040

BOLT

SN: 70092-70187

4шт.

20

01643-51032

WASHER

SN: 70092-70187

4шт.

21

423-62-23710

BRACKET

SN: 70092-70187

1шт.

22

423-62-23720

BRACKET

SN: 70092-70187

1шт.

23

415-64-13130

CUSHION

SN: 70092-70187

4шт.

24

419-43-17930

CUSHION

SN: 70092-70187

4шт.

25

417-54-13470

SPACER

SN: 70092-70187

4шт.

26

415-64-13120

WASHER

SN: 70092-70187

8шт.

27

01010-81060

BOLT

SN: 70092-70187

4шт.

28

01643-31032

WASHER

SN: 70092-70187

4шт.

29

01580-11008

NUT

SN: 70092-70187

4шт.

30

01643-31032

WASHER

SN: 70092-70187

4шт.

31

07283-32738

CLIP

SN: 70092-70187

4шт.

32

07283-52737

SEAT

SN: 70092-70187

4шт.

33

01597-01009

NUT

SN: 70092-70187

8шт.

34

01643-31032

WASHER

SN: 70092-70187

8шт.

Выбрано товаров: 34
