Запчасти Komatsu WA320PZ-6 КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ (ТРУБЫ)(№7-) ГИДРАВЛИКА

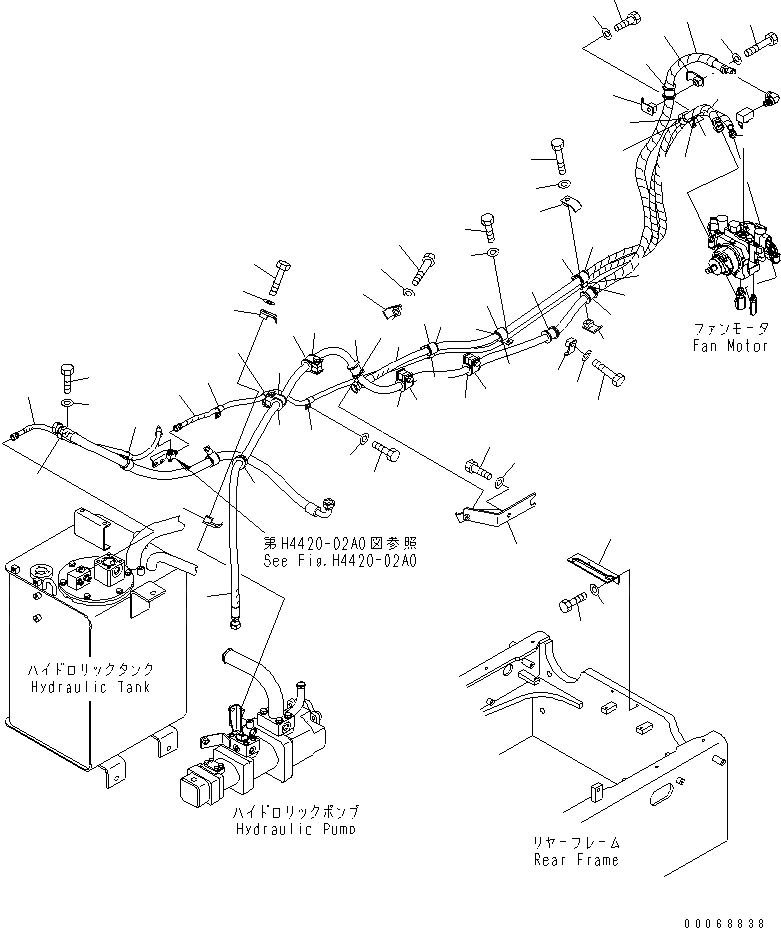

Схема запчастей Komatsu WA320PZ-6 - КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ (ТРУБЫ)(№7-) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
1
2
3
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

Артикул

Название

Примечание

Количество

1

419-62-43910

HOSE, 1730MM

SN: 70001-UP

1шт.

2

11Y-62-12530

UNION

SN: 70001-UP

1шт.

3

416-62-11480

O-RING

SN: 70001-UP

1шт.

4

02896-11008

O-RING

SN: 70001-UP

1шт.

5

04434-52712

CLIP

SN: 70001-UP

4шт.

6

07095-20420

CUSHION

SN: 70001-UP

4шт.

7

01010-81020

BOLT

SN: 70001-UP

4шт.

8

01643-31032

WASHER

SN: 70001-UP

4шт.

9

02764-002A5

HOSE

SN: 70001-UP

1шт.

10

11Y-62-12120

UNION

SN: 70001-UP

1шт.

11

416-62-11480

O-RING

SN: 70001-UP

1шт.

12

02896-11008

O-RING

SN: 70001-UP

1шт.

13

02783-10210

ELBOW

SN: 70001-UP

1шт.

14

02896-11008

O-RING

SN: 70001-UP

1шт.

15

07002-11423

O-RING

SN: 70001-UP

1шт.

16

04434-52312

CLIP

SN: 70001-UP

1шт.

17

01010-81025

BOLT

SN: 70001-UP

1шт.

18

01643-31032

WASHER

SN: 70001-UP

1шт.

19

419-62-41160

BRACKET

SN: 70001-UP

1шт.

20

01010-81025

BOLT

SN: 70001-UP

2шт.

21

01643-31032

WASHER

SN: 70001-UP

2шт.

22

419-62-41150

BRACKET

SN: 70001-UP

1шт.

23

01010-81025

BOLT

SN: 70001-UP

2шт.

24

01643-31032

WASHER

SN: 70001-UP

2шт.

25

04434-53212

CLIP

SN: 70001-UP

1шт.

26

07095-20523

CUSHION

SN: 70001-UP

1шт.

27

01010-81025

BOLT

SN: 70001-UP

1шт.

28

01643-31032

WASHER

SN: 70001-UP

1шт.

Выбрано товаров: 28
