WA320PZ-6 S/N 70001-70451 (For EU)
/
ЧАСТИ КОРПУСА
/

КАПОТ (ЗАЩИТА РАДИАТОРА) (/)(№7-)

Запчасти Komatsu WA320PZ-6 КАПОТ (ЗАЩИТА РАДИАТОРА) (/)(№7-) ЧАСТИ КОРПУСА

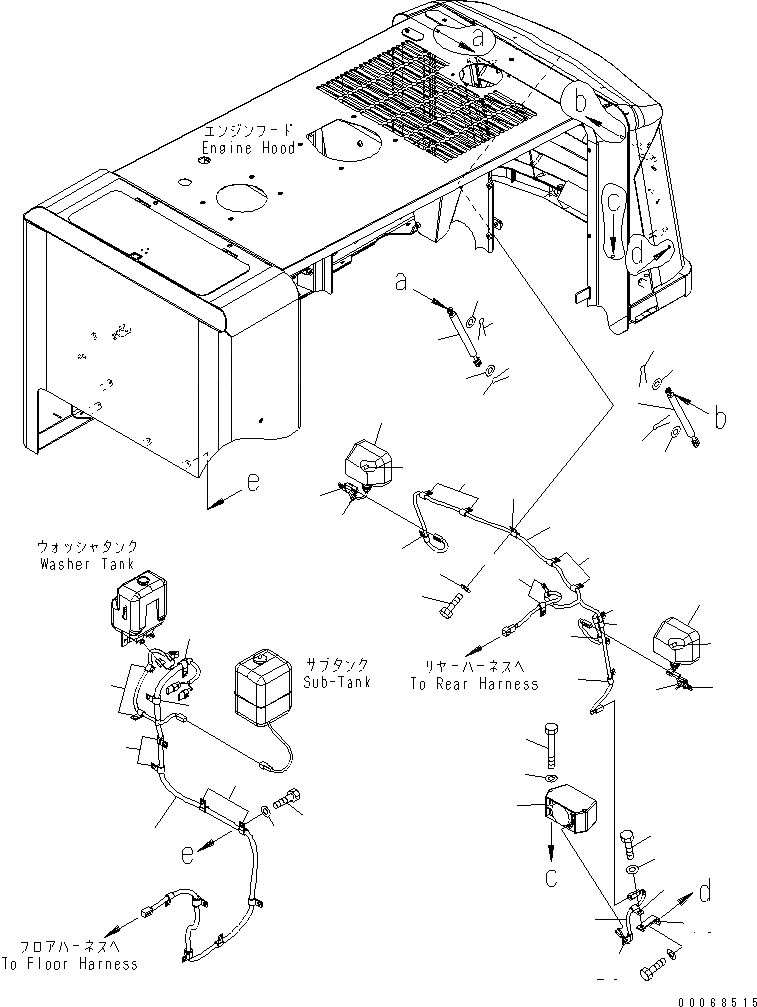

Схема запчастей Komatsu WA320PZ-6 - КАПОТ (ЗАЩИТА РАДИАТОРА) (/)(№7-) ЧАСТИ КОРПУСА
1
1
2
2
2
2
3
3
3
3
4
5
5
6
6
7
8
9
10
11
11
11
11
12
12
13
13
13
13
13
14
15
16
17
17
18
18
19
19
20
21
22
23
23
24
25
26

№

Артикул

Название

Примечание

Количество

1

418-54-31281

GAS SPRING

SN: 70001-UP

2шт.

2

01640-20816

WASHER

SN: 70001-UP

4шт.

3

04050-12015

PIN

SN: 70001-UP

4шт.

4

419-06-48132

WIRING HARNESS

SN: 70001-UP

1шт.

4

21J-06-13661

DIODE

SN: 70001-UP

2шт.

5

04434-51712

CLIP

SN: 70001-UP

2шт.

6

04434-51412

CLIP

SN: 70001-UP

4шт.

7

04434-51012

CLIP

SN: 70001-UP

2шт.

8

01010-81020

BOLT

SN: 70001-UP

8шт.

9

01643-31032

WASHER

SN: 70001-UP

8шт.

10

419-06-48142

WIRING HARNESS

SN: 70001-UP

1шт.

11

04434-51010

CLIP

SN: 70001-UP

10шт.

12

04434-50810

CLIP

SN: 70001-UP

2шт.

13

417-06-32610

CLIP

SN: 70001-UP

2шт.

14

01010-80816

BOLT

SN: 70001-UP

11шт.

15

01643-30823

WASHER

SN: 70001-UP

11шт.

16

425-03-11420

PLATE

SN: 70001-UP

1шт.

17

08034-20519

BAND

SN: 70001-UP

2шт.

18

418-06-43280

LAMP

SN: 70001-UP

2шт.

19

421-06-23330

BULB, 70W

SN: 70001-UP

1шт.

20

419-06-31510

BACK UP ALARM

SN: 70001-UP

1шт.

21

01011-81000

BOLT

SN: 70001-UP

2шт.

22

01643-51032

WASHER

SN: 70001-UP

2шт.

23

04434-51010

CLIP

SN: 70001-UP

2шт.

24

01010-81020

BOLT

SN: 70001-UP

2шт.

25

01643-31032

WASHER

SN: 70001-UP

2шт.

26

419-06-48480

WIRING HARNESS

SN: 70001-UP

1шт.

Выбрано товаров: 27
