Запчасти Komatsu WA320PZ-6 ПОЛ (ПОЛ Э/ПРОВОДКА) (/)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

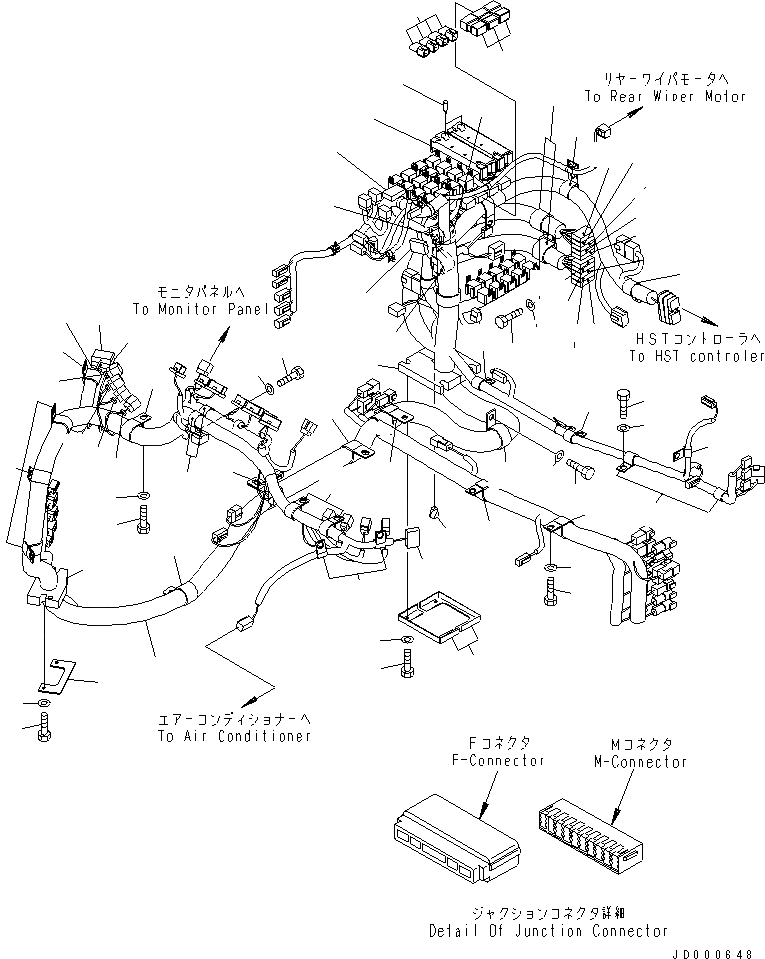

Схема запчастей Komatsu WA320PZ-6 - ПОЛ (ПОЛ Э/ПРОВОДКА) (/)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
13
13
13
14
14
15
15
16
16
17
18
18
18
18
18
18
19
19
20
20
20
21
22
23
24
25
26
26
27
27
28
29
29
29
30
30
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43

Артикул

Название

Примечание

Количество

1

418-06-42111

WIRING HARNESS

SN: 70246-UP

1шт.

1

0

WIRING HARNESS

SN: 70001-70245

1шт.

2

20Y-62-22790

BAND, RED

SN: 70001-UP

1шт.

3

20Y-62-22820

BAND, BLUE

SN: 70001-UP

1шт.

4

20Y-62-22830

BAND, WHITE

SN: 70001-UP

1шт.

5

20Y-62-22850

BAND, GREEN

SN: 70001-UP

1шт.

6

21J-06-13661

DIODE

SN: 70001-UP

4шт.

7

283-06-16110

BOX

SN: 70001-UP

2шт.

8

283-06-16160

TERMINAL

SN: 70001-UP

60шт.

9

8233-06-3350

DIODE

SN: 70001-UP

3шт.

10

HM6440-0136

F-CONNECTOR, PURPLE

SN: 70001-UP

1шт.

10

HM6440-0135

M-CONNECTOR, PURPLE

SN: 70001-UP

1шт.

11

HM6400-0016

F-CONNECTOR, ORANGE

SN: 70001-UP

5шт.

11

HM6409-0075

M-CONNECTOR, ORANGE

SN: 70001-UP

5шт.

12

HM6400-0014

F-CONNECTOR, BLUE

SN: 70001-UP

1шт.

12

HM6409-0073

M-CONNECTOR, BLUE

SN: 70001-UP

1шт.

13

HM6440-0129

F-CONNECTOR, PINK

SN: 70001-UP

4шт.

13

HM6440-0128

M-CONNECTOR, PINK

SN: 70001-UP

4шт.

14

HM6400-0012

F-CONNECTOR, BLACK

SN: 70001-UP

2шт.

14

HM6409-0071

M-CONNECTOR, BLACK

SN: 70001-UP

2шт.

15

HM6400-0013

F-CONNECTOR, GREEN

SN: 70001-UP

2шт.

15

HM6409-0072

M-CONNECTOR, GREEN

SN: 70001-UP

2шт.

16

HM6400-0081

F-CONNECTOR, GRAY

SN: 70001-UP

2шт.

16

HM6409-0255

M-CONNECTOR, GRAY

SN: 70001-UP

2шт.

17

419-09-11150

CLIP

SN: 70001-UP

1шт.

18

23S-61-24870

CLIP

SN: 70001-UP

7шт.

19

142-06-13540

CLIP

SN: 70001-UP

2шт.

20

04434-53412

CLIP

SN: 70001-UP

6шт.

21

23S-62-25850

CLIP

SN: 70001-UP

1шт.

22

04434-52712

CLIP

SN: 70001-UP

1шт.

23

195-06-41840

CLIP

SN: 70001-UP

2шт.

24

04434-51912

CLIP

SN: 70001-UP

1шт.

25

04434-52312

CLIP

SN: 70001-UP

2шт.

26

04434-51712

CLIP

SN: 70001-UP

3шт.

27

04434-51412

CLIP

SN: 70001-UP

2шт.

28

04434-51012

CLIP

SN: 70001-UP

1шт.

29

01010-81016

BOLT

SN: 70001-UP

20шт.

30

01643-31032

WASHER

SN: 70001-UP

20шт.

31

01010-81020

BOLT

SN: 70001-UP

2шт.

32

01643-31032

WASHER

SN: 70001-UP

2шт.

33

01010-81025

BOLT

SN: 70001-UP

2шт.

34

01643-31032

WASHER

SN: 70001-UP

2шт.

35

417-06-22410

PLATE

SN: 70001-UP

1шт.

36

418-06-42450

SHEET

SN: 70001-UP

1шт.

37

01010-80616

BOLT

SN: 70001-UP

2шт.

38

01643-30623

WASHER

SN: 70001-UP

2шт.

39

418-06-31610

PLATE

SN: 70001-UP

2шт.

40

418-06-41640

SHEET

SN: 70001-UP

1шт.

41

07049-01012

PLUG

SN: 70001-UP

1шт.

42

01010-80616

BOLT

SN: 70001-UP

4шт.

43

01643-30623

WASHER

SN: 70001-UP

4шт.

Выбрано товаров: 51
