Запчасти Komatsu WA320PZ-6 КАБИНА ROPS (ДВЕРЬ) (ПРАВ.) (ФИКС. СТЕКЛА ТИП)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

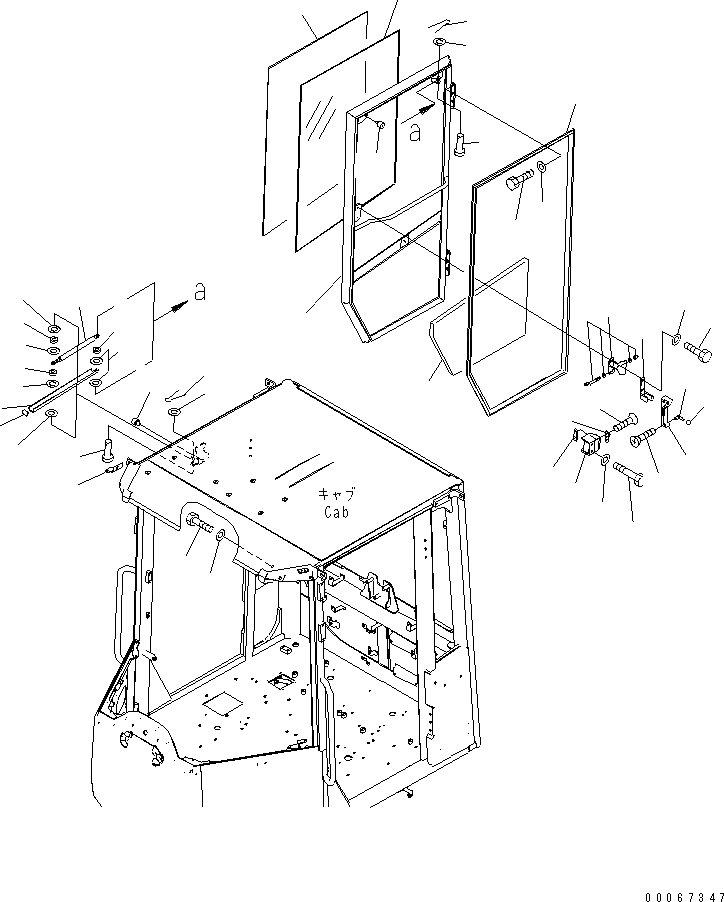

Схема запчастей Komatsu WA320PZ-6 - КАБИНА ROPS (ДВЕРЬ) (ПРАВ.) (ФИКС. СТЕКЛА ТИП)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
27
27
27
28
29
29
30
31
31
32
33
34

Артикул

Название

Примечание

Количество

|$6

418-926-4901

ROPS CAB ASS'Y

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO 03A0, 04A1, 05A0, 06A1, 07A0, 08A0

-1шт.

|$9

418-925-4400

DOOR ASS'Y

SN: 70001-UP

1шт.

1

0

DOOR

SN: 70001-UP

1шт.

2

417-926-3341

SEAL

SN: 70001-UP

1шт.

3

416-926-3370

GLASS

SN: 70001-UP

1шт.

4

417-926-3221

DAM

SN: 70001-UP

1шт.

5

423-925-4271

LOCK ASS'Y

SN: 70001-UP

1шт.

6

426-56-31650

PLATE

SN: 70001-UP

1шт.

7

01010-D0620

BOLT

SN: 70001-UP

2шт.

8

01643-70623

WASHER

SN: 70001-UP

2шт.

9

423-925-4391

BRACKET

SN: 70001-UP

1шт.

10

01224-70412

SCREW

SN: 70001-UP

1шт.

11

22T-55-15290

KNOB

SN: 70001-UP

1шт.

12

417-923-3950

STOPPER

SN: 70001-UP

1шт.

13

423-925-4360

SHEET

SN: 70001-UP

1шт.

14

01010-81025

BOLT

SN: 70001-UP

6шт.

15

01643-31032

WASHER

SN: 70001-UP

6шт.

16

418-926-4750

BRACKET

SN: 70001-UP

1шт.

17

01010-D1060

BOLT

SN: 70001-UP

2шт.

18

01643-71032

WASHER

SN: 70001-UP

2шт.

19

423-925-4241

PLATE

SN: 70001-UP

1шт.

20

423-925-4253

STRIKER

SN: 70001-UP

1шт.

21

01240-00616

SCREW

SN: 70001-UP

2шт.

22

01010-D1025

BOLT

SN: 70001-UP

2шт.

23

01643-71032

WASHER

SN: 70001-UP

2шт.

24

426-56-32180

CYLINDER, GAS

SN: 70001-UP

1шт.

25

418-926-4880

PLATE

SN: 70001-UP

1шт.

26

426-925-3981

WASHER

SN: 70001-UP

6шт.

27

426-925-3990

SPACER

SN: 70001-UP

3шт.

28

04205-30835

PIN

SN: 70001-UP

1шт.

29

01642-20810

WASHER

SN: 70001-UP

2шт.

30

418-926-4910

PIN

SN: 70001-UP

1шт.

31

04050-12015

PIN,COTTER

SN: 70001-UP

2шт.

32

418-926-4920

SHEET

SN: 70001-UP

1шт.

33

56B-54-13340

STOPPER

SN: 70001-UP

1шт.

34

425-925-3540

PROTECTOR

SN: 70001-UP

1шт.

Выбрано товаров: 37
