Запчасти Komatsu WA320PZ-6 АВТОМАТИЧ. СМАЗ. (ФИДЕР ТРУБЫ КРЕПЛЕНИЕS ПОГРУЗ. СОЕДИНИТЕЛЬН. ЗВЕНО)(№7-) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

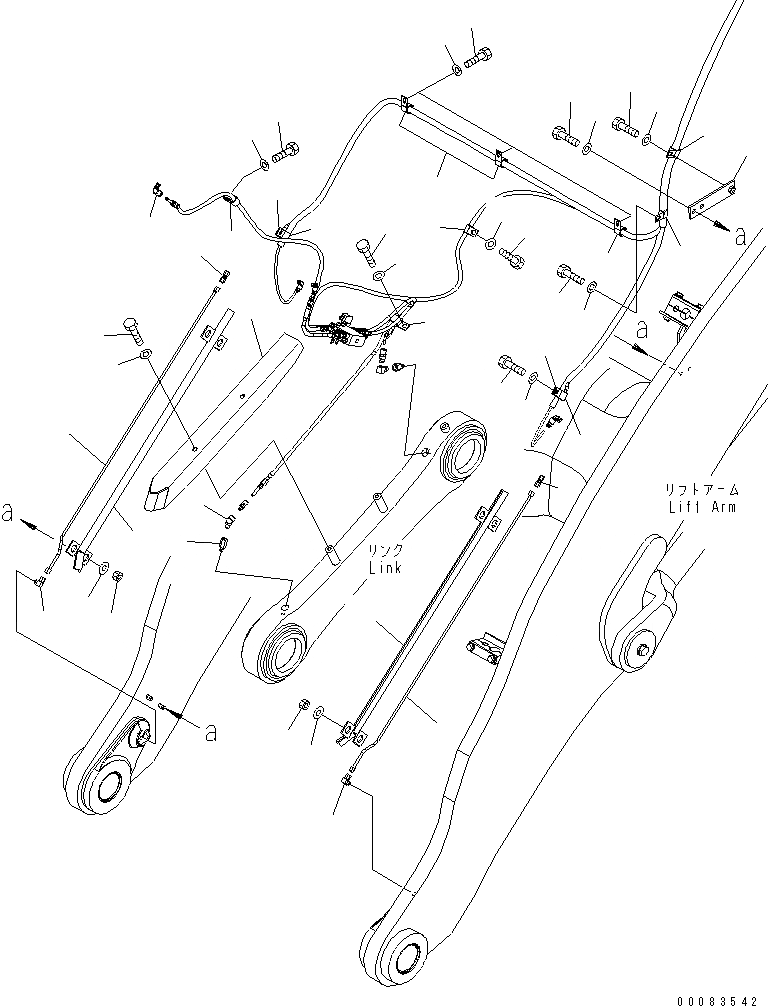

Схема запчастей Komatsu WA320PZ-6 - АВТОМАТИЧ. СМАЗ. (ФИДЕР ТРУБЫ КРЕПЛЕНИЕS ПОГРУЗ. СОЕДИНИТЕЛЬН. ЗВЕНО)(№7-) ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38

Артикул

Название

Примечание

Количество

1

419-T91-4360

TUBE

SN: 70001-UP

2шт.

2

418-S95-4450

JOINT

SN: 70001-UP

2шт.

3

419-T91-4261

COVER

SN: 70001-UP

1шт.

4

01010-81020

BOLT

SN: 70001-UP

2шт.

5

01643-31032

WASHER

SN: 70001-UP

2шт.

6

203-70-56570

NIPPLE

SN: 70001-UP

1шт.

7

419-T91-4270

ELBOW

SN: 70001-UP

1шт.

8

04434-51310

CLIP

SN: 70001-UP

1шт.

9

01010-81016

BOLT

SN: 70001-UP

1шт.

10

01643-31032

WASHER

SN: 70001-UP

1шт.

11

04435-51210

CLIP

SN: 70001-UP

1шт.

12

01010-81016

BOLT

SN: 70001-UP

1шт.

13

01643-31032

WASHER

SN: 70001-UP

1шт.

14

04434-51210

CLIP

SN: 70001-UP

1шт.

15

01010-81016

BOLT

SN: 70001-UP

1шт.

16

01643-31032

WASHER

SN: 70001-UP

1шт.

17

423-S95-7170

COVER

SN: 70001-UP

2шт.

18

01584-01008

NUT

SN: 70001-UP

8шт.

19

423-09-41110

WASHER

SN: 70001-UP

8шт.

20

04434-51210

CLIP

SN: 70001-UP

2шт.

21

04434-51010

CLIP

SN: 70001-UP

2шт.

22

01010-81020

BOLT

SN: 70001-UP

2шт.

23

01643-31032

WASHER

SN: 70001-UP

2шт.

24

04434-51910

CLIP

SN: 70001-UP

1шт.

25

04434-51610

CLIP

SN: 70001-UP

2шт.

26

01010-81016

BOLT

SN: 70001-UP

3шт.

27

01643-31032

WASHER

SN: 70001-UP

3шт.

28

04434-51610

CLIP

SN: 70001-UP

1шт.

29

01010-81016

BOLT

SN: 70001-UP

1шт.

30

01643-31032

WASHER

SN: 70001-UP

1шт.

31

419-T91-4210

BRACKET

SN: 70001-UP

1шт.

32

01010-81020

BOLT

SN: 70001-UP

2шт.

33

01643-31032

WASHER

SN: 70001-UP

2шт.

34

04434-52310

CLIP

SN: 70001-UP

1шт.

35

01010-81016

BOLT

SN: 70001-UP

1шт.

36

01643-31032

WASHER

SN: 70001-UP

1шт.

37

418-S95-4550

CONNECTOR

SN: 70001-UP

1шт.

38

421-S95-7630

ELBOW

SN: 70001-UP

2шт.

Выбрано товаров: 38
