Komatsu
/
Погрузчики фронтальные
/
WA320PZ-6 S/N 70001-70451
/
ЧАСТИ КОРПУСА
/

ЗАДН. КРЫЛО (ЗАДН. ) (ДЛЯ ПОЛН. КРЫЛО)(№7-)

Запчасти Komatsu WA320PZ-6 ЗАДН. КРЫЛО (ЗАДН. ) (ДЛЯ ПОЛН. КРЫЛО)(№7-) ЧАСТИ КОРПУСА

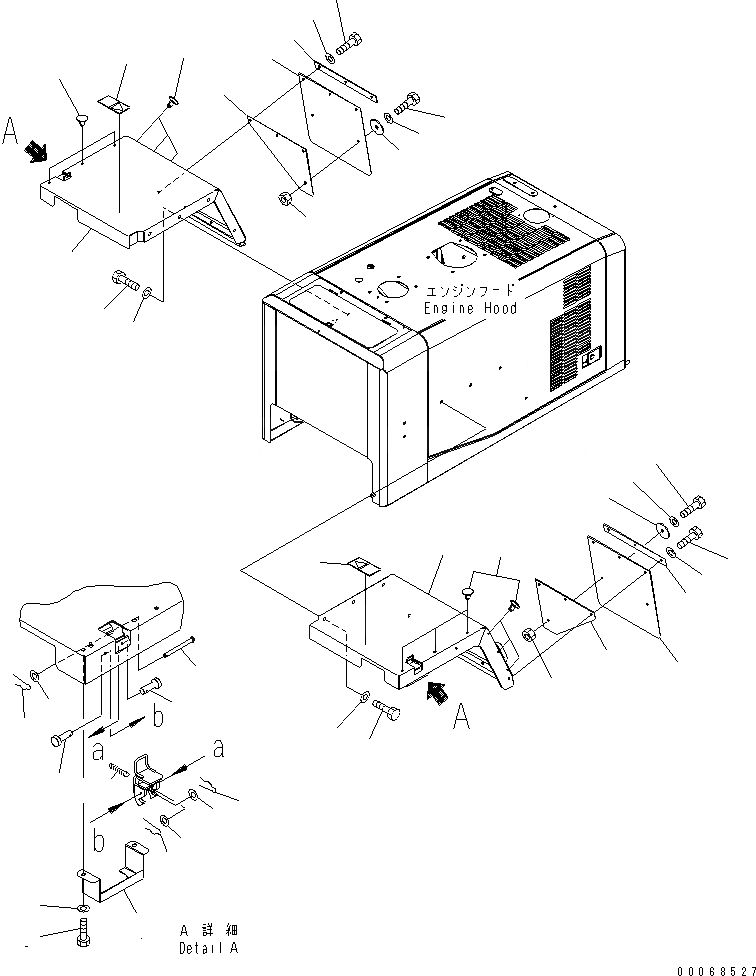

Схема запчастей Komatsu WA320PZ-6 - ЗАДН. КРЫЛО (ЗАДН. ) (ДЛЯ ПОЛН. КРЫЛО)(№7-) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
25

№

Артикул

Название

Примечание

Количество

1

419-54-48822

FENDER,L.H.

SN: 70001-UP

1шт.

2

01010-81225

BOLT

SN: 70001-UP

4шт.

3

01643-31232

WASHER

SN: 70001-UP

4шт.

4

419-54-48852

FENDER,R.H.

SN: 70001-UP

1шт.

5

01010-81225

BOLT

SN: 70001-UP

4шт.

6

01643-31232

WASHER

SN: 70001-UP

4шт.

7

419-54-41650

COVER

SN: 70001-UP

2шт.

8

01010-81020

BOLT

SN: 70001-UP

4шт.

9

01643-31032

WASHER

SN: 70001-UP

4шт.

10

415-54-11630

PIN

SN: 70001-UP

2шт.

11

04205-10622

PIN

SN: 70001-UP

4шт.

12

01641-20608

WASHER

SN: 70001-UP

6шт.

13

04052-20633

PIN,SNAP

SN: 70001-UP

6шт.

14

417-54-24610

SPRING

SN: 70001-UP

2шт.

15

418-54-34650

SHEET

SN: 70001-UP

2шт.

16

418-54-34641

PLATE

SN: 70286-UP

2шт.

16

0

PLATE

SN: 70001-70285

2шт.

17

418-54-24570

PLATE

SN: 70001-UP

2шт.

18

01010-81230

BOLT

SN: 70001-UP

6шт.

19

01643-31232

WASHER

SN: 70001-UP

6шт.

20

416-03-11210

WASHER

SN: 70001-UP

2шт.

21

01580-11210

NUT

SN: 70001-UP

2шт.

22

01010-81225

BOLT

SN: 70001-UP

2шт.

23

01643-31232

WASHER

SN: 70001-UP

2шт.

24

416-54-34230

PLUG

SN: 70001-UP

12шт.

25

09805-03000

PLATE, SAFETY,NEVER BE ON THIS FENDER

SN: 70001-UP

2шт.

Выбрано товаров: 26
