ЧАСТИ КОРПУСА
/

КАПОТ (ВОЗДУХОВОДЫ ЩИТКИ)

Запчасти Komatsu WA320PT-5L КАПОТ (ВОЗДУХОВОДЫ ЩИТКИ) ЧАСТИ КОРПУСА

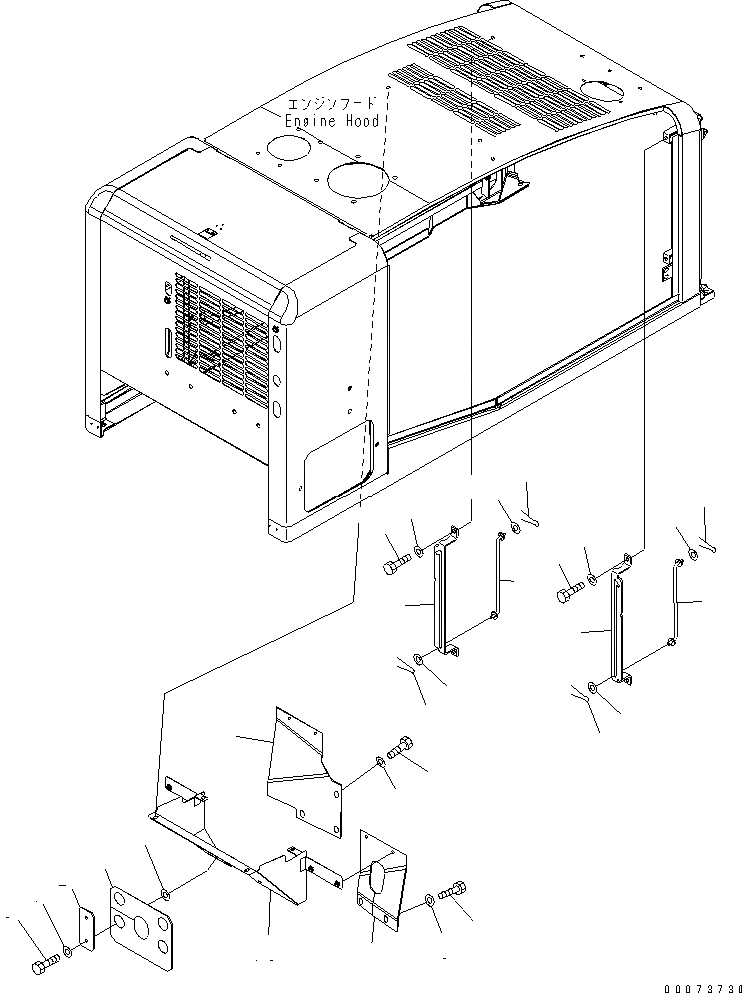

Схема запчастей Komatsu WA320PT-5L - КАПОТ (ВОЗДУХОВОДЫ ЩИТКИ) ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
17
18

№

Артикул

Название

Примечание

Количество

1

419-54-31771

SHEET

SN: A39001-UP

1шт.

2

419-54-31890

PLATE

SN: A39001-UP

2шт.

3

01010-80820

BOLT

SN: A39001-UP

4шт.

4

01643-30823

WASHER

SN: A39001-UP

4шт.

5

01643-30823

WASHER

SN: A39001-UP

4шт.

6

203-54-56970

WASHER

SN: A39001-UP

5шт.

7

01010-81020

BOLT

SN: A39001-UP

5шт.

8

419-54-31580

BRACKET,L.H.

SN: A39001-UP

1шт.

9

419-54-31590

BRACKET,R.H.

SN: A39001-UP

1шт.

10

01010-81025

BOLT

SN: A39001-UP

4шт.

11

01643-31032

WASHER

SN: A39001-UP

4шт.

12

419-54-31481

ROD

SN: A39001-UP

2шт.

13

417-43-16210

WASHER

SN: A39001-UP

2шт.

14

01643-31032

WASHER

SN: A39001-UP

2шт.

15

04050-12015

PIN,COTTER

SN: A39001-UP

4шт.

16

COVER,(SEE FIG. M4100-06A0)

SN: A39001-UP

-1шт.

17

SHEET,(SEE FIG. M4100-06A0)

SN: A39001-UP

-1шт.

18

SHEET,(SEE FIG. M4100-06A0)

SN: A39001-UP

-1шт.

Выбрано товаров: 18
