Запчасти Komatsu WA320PT-5L КАПОТ (ДВЕРЬ) ЧАСТИ КОРПУСА

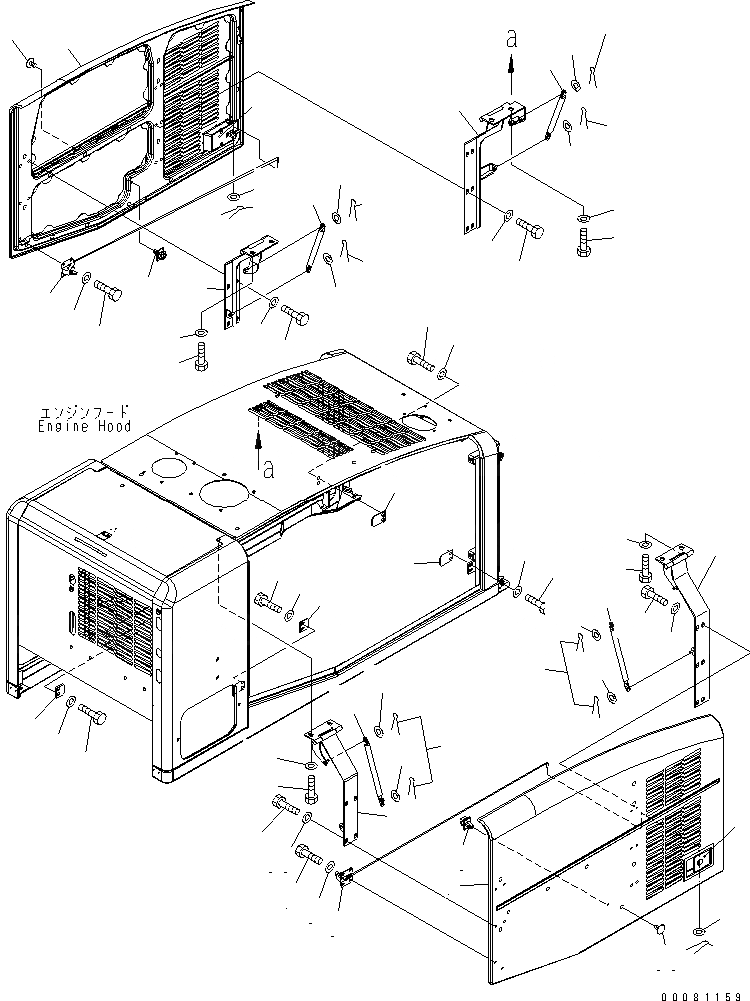

Схема запчастей Komatsu WA320PT-5L - КАПОТ (ДВЕРЬ) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
27
27
27
28
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
33
33
34
34
34
34
34
34
34
34
35
35
35
35
35
35
36
36

Артикул

Название

Примечание

Количество

1

419-54-34710

DOOR,L.H.

SN: A39001-UP

1шт.

2

421-54-31740

LOCK ASS'Y

SN: A39001-UP

1шт.

3

418-54-31493

LATCH ASS'Y

SN: A39001-UP

1шт.

4

01010-81020

BOLT

SN: A39001-UP

2шт.

5

01643-31023

WASHER

SN: A39001-UP

2шт.

6

418-54-31181

PLATE

SN: A39001-UP

1шт.

7

418-54-31192

PLATE

SN: A39001-UP

1шт.

8

01010-81025

BOLT

SN: A39001-UP

4шт.

9

01643-31032

WASHER

SN: A39001-UP

4шт.

10

418-54-34270

HOLDER

SN: A39001-UP

1шт.

11

01640-20508

WASHER

SN: A39001-UP

1шт.

12

04050-11610

PIN

SN: A39001-UP

1шт.

13

419-54-34720

DOOR,R.H.

SN: A39001-UP

1шт.

14

421-54-31740

LOCK ASS'Y

SN: A39001-UP

1шт.

15

418-54-31353

LATCH ASS'Y

SN: A39001-UP

1шт.

16

01010-81020

BOLT

SN: A39001-UP

2шт.

17

01643-31032

WASHER

SN: A39001-UP

2шт.

18

418-54-31181

PLATE

SN: A39001-UP

1шт.

19

418-54-31192

PLATE

SN: A39001-UP

1шт.

20

01010-81025

BOLT

SN: A39001-UP

4шт.

21

01643-31032

WASHER

SN: A39001-UP

4шт.

22

418-54-34270

HOLDER

SN: A39001-UP

1шт.

23

01640-20508

WASHER

SN: A39001-UP

1шт.

24

04050-11610

PIN

SN: A39001-UP

1шт.

25

418-54-34730

HINGE

SN: A39001-UP

1шт.

26

418-54-34740

HINGE

SN: A39001-UP

1шт.

27

418-54-31960

GAS SPRING

SN: A39001-UP

4шт.

28

418-54-34750

HINGE

SN: A39001-UP

1шт.

29

418-54-34760

HINGE

SN: A39001-UP

1шт.

30

01010-81225

BOLT

SN: A39001-UP

8шт.

31

01643-31232

WASHER

SN: A39001-UP

8шт.

32

01010-81020

BOLT

SN: A39001-UP

20шт.

33

01643-31032

WASHER

SN: A39001-UP

20шт.

34

01640-20816

WASHER

SN: A39001-UP

8шт.

35

04050-12015

PIN

SN: A39001-UP

8шт.

36

416-54-21710

PLUG

SN: A39001-UP

8шт.

Выбрано товаров: 36
