Запчасти Komatsu WA320L-5 КАБИНА ROPS (ДВЕРЬ ЛЕВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

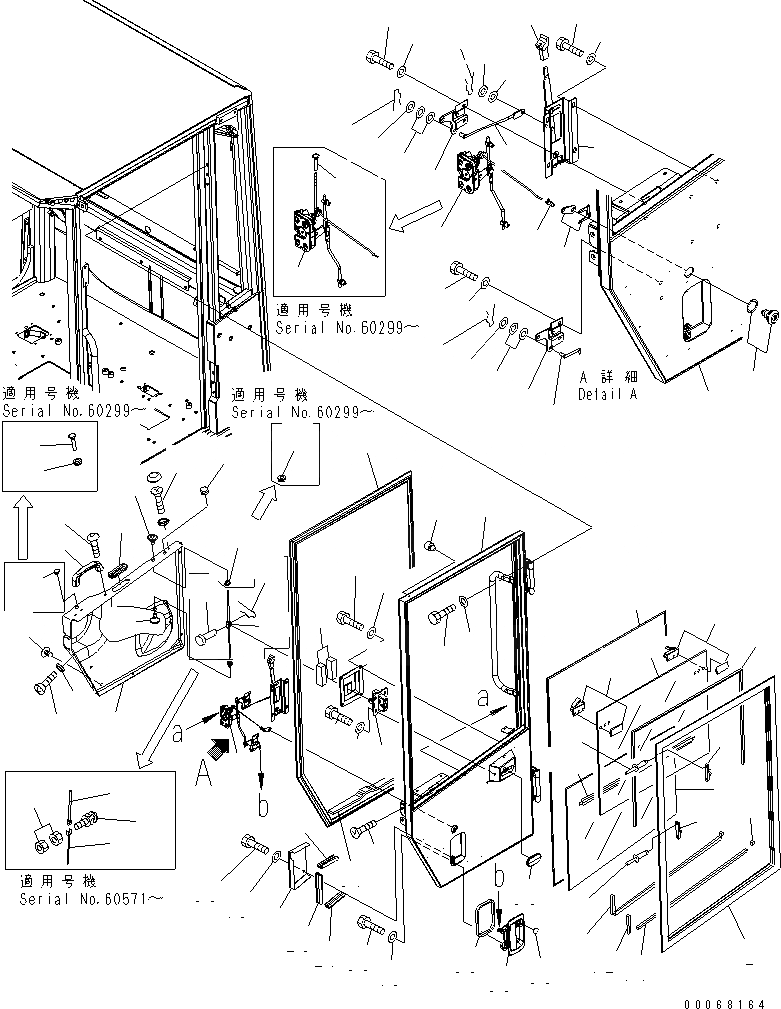

Схема запчастей Komatsu WA320L-5 - КАБИНА ROPS (ДВЕРЬ ЛЕВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
29
30
31
32
32
33
34
34
35
36
37
38
38
38
38
38
38
39
40
41
42
42
42
43
43
43
43
43
43
43
43
43
43
44
45
45
45
46
47
47
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66

Артикул

Название

Примечание

Количество

|$22

419-926-3035

ROPS CAB ASS'Y

SN: 60755-UP

1шт.

|$23

419-926-3033

ROPS CAB ASS'Y

SN: 60104-60754

1шт.

|$24

0

ROPS CAB ASS'Y

SN: 60089-60103

1шт.

|$25

419-926-3031

ROPS CAB ASS'Y

SN: 60001-60088

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-51A0 TO K0210-58A0.

-1шт.

|$27

417-926-3106

DOOR ASS'Y

SN: 61738-UP

1шт.

|$28

0

DOOR ASS'Y

SN: 60755-61737

1шт.

|$29

0

DOOR ASS'Y

SN: 60571-60754

1шт.

|$30

0

DOOR ASS'Y

SN: 60089-60570

1шт.

|$31

0

DOOR ASS'Y

SN: 60001-60088

1шт.

1

0

DOOR

SN: 60089-UP

1шт.

1

0

DOOR

SN: 60001-60088

1шт.

1

14X-911-1330

HINGE (WELDED)

SN: 60001-UP

2шт.

|$35

417-926-3132

SASH ASS'Y

SN: 60755-UP

1шт.

|$36

0

SASH ASS'Y

SN: 60001-60754

1шт.

2

417-926-3850

FRAME

SN: 60001-UP

1шт.

3

417-926-3990

RIVET

SN: 60001-UP

8шт.

4

421-56-11970

CATCH

SN: 60001-UP

4шт.

5

417-926-3870

GLASS

SN: 60001-UP

1шт.

6

417-926-3880

GLASS

SN: 60001-UP

1шт.

7

417-926-3890

LOCK ASS'Y

SN: 60001-UP

1шт.

8

417-926-3830

LOCK ASS'Y

SN: 60001-UP

1шт.

9

417-926-3840

CHANNEL

SN: 60001-UP

1шт.

10

417-926-3930

CHANNEL

SN: 60001-UP

1шт.

11

417-926-3940

RUBBER

SN: 60001-UP

1шт.

12

417-926-3950

STOPPER

SN: 60001-UP

1шт.

13

417-926-3960

STOPPER

SN: 60001-UP

1шт.

14

417-926-3970

STOPPER

SN: 60001-UP

1шт.

15

417-926-3990

RIVET

SN: 60001-UP

4шт.

16

421-56-11970

CATCH

SN: 60001-UP

2шт.

17

417-926-3142

LOCK

SN: 60299-UP

1шт.

17

417-926-3141

LOCK

SN: 60001-60298

1шт.

18

01224-70616

SCREW

SN: 60001-UP

3шт.

19

417-926-3150

ROD

SN: 60001-UP

1шт.

20

417-926-3160

ROD

SN: 60001-UP

1шт.

21

423-925-4220

ROD

SN: 60571-UP

1шт.

21

417-926-3171

ROD

SN: 60001-60570

1шт.

22

423-925-4230

ROD

SN: 60571-UP

1шт.

23

01580-10403

NUT

SN: 60571-UP

2шт.

24

01023-60430

SCREW

SN: 60571-UP

1шт.

25

417-926-3181

COVER

SN: 60001-UP

1шт.

26

417-926-3191

COVER

SN: 60001-UP

1шт.

27

417-926-3410

SEAL

SN: 60001-UP

2шт.

28

417-926-3420

SEAL

SN: 60001-UP

1шт.

29

417-926-3210

LINK ASS'Y

SN: 60001-UP

2шт.

30

417-926-3221

DAM

SN: 60001-UP

1шт.

31

417-926-3231

SEAL

SN: 60089-UP

1шт.

31

417-926-3230

SEAL

SN: 60001-60088

1шт.

32

417-926-3370

KNOB

SN: 60001-UP

2шт.

33

417-926-3250

SCREW

SN: 60001-UP

2шт.

34

417-926-3260

LOCK ASS'Y

SN: 60001-UP

1шт.

35

418-926-3912

COVER

SN: 60001-UP

1шт.

36

09415-01008

CAP

SN: 60001-UP

1шт.

37

417-926-3470

BUTTON

SN: 60001-UP

2шт.

38

01010-80616

BOLT

SN: 60001-UP

16шт.

39

01010-80620

BOLT

SN: 60001-UP

4шт.

40

01224-70616

SCREW

SN: 60001-UP

2шт.

41

01225-70616

SCREW

SN: 60001-UP

5шт.

42

01640-20610

WASHER

SN: 60001-UP

3шт.

43

01643-30623

WASHER

SN: 60001-UP

25шт.

44

04052-10430

PIN,SNAP

SN: 60001-60570

1шт.

45

04052-10633

PIN,SNAP

SN: 60001-UP

3шт.

46

04205-10418

PIN

SN: 60001-60570

1шт.

47

08037-01008

GROMMET

SN: 60299-UP

3шт.

47

08037-10610

GROMMET

SN: 60001-60298

2шт.

48

09415-01008

CAP

SN: 60001-60298

1шт.

49

14X-911-1540

KNOB

SN: 60001-UP

1шт.

50

205-54-71830

SNAP

SN: 60001-UP

1шт.

51

205-54-72220

HANDLE

SN: 60001-UP

1шт.

52

417-926-3380

LOCK

SN: 60001-UP

1шт.

53

418-926-3490

WASHER

SN: 60001-UP

5шт.

54

419-54-16880

KNOB

SN: 60299-UP

1шт.

55

421-09-31310

CAP ASS'Y

SN: 60001-UP

2шт.

56

421-56-21720

CAP

SN: 60001-UP

1шт.

57

423-926-3223

HANDLE

SN: 60001-UP

1шт.

58

424-926-3261

HANDLE

SN: 60001-UP

1шт.

58

0

HANDLE

SN: (60001-61737)

1шт.

59

424-926-3630

GROMMET

SN: 60001-UP

1шт.

60

423-926-3860

GROMMET

SN: 60001-UP

1шт.

61

417-926-3430

SHEET (BONDED)

SN: 60001-UP

1шт.

62

417-926-3440

SHEET (BONDED)

SN: 60001-60754

2шт.

63

417-926-3540

SEAL

SN: 60001-UP

1шт.

64

417-923-3950

STOPPER

SN: 60089-UP

1шт.

65

01010-81016

BOLT

SN: 60001-UP

6шт.

66

01643-31032

WASHER

SN: 60001-UP

6шт.

Выбрано товаров: 85
