ПОЛ Э/ПРОВОДКА

Запчасти Komatsu WA320 AVANCE CUSTOM ПОЛ Э/ПРОВОДКА [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

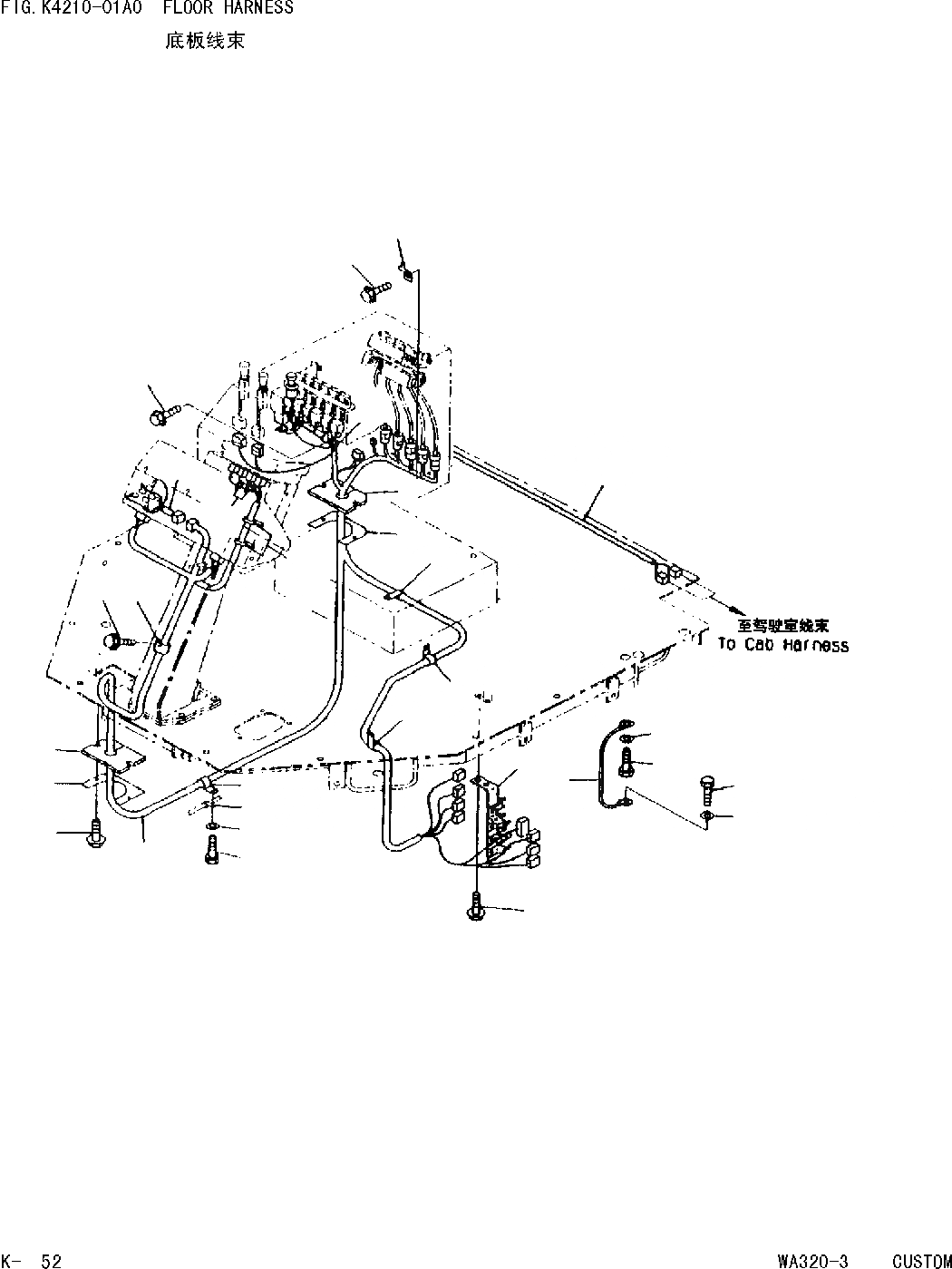

Схема запчастей Komatsu WA320 AVANCE CUSTOM - ПОЛ Э/ПРОВОДКА [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
11
12
2
6
7
9
20
14
3
16
9
10
6
7
9
9
23
22
24
21
4
23
5
9
17
19
18
8
1
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-06-22681

WIRING HARNESS

Field_2: 20001-

1шт.

|$2

08020-10000

DIODE

Field_2: 20001-

5шт.

|$3

08034-20519

BAND

Field_2: 20001-

64шт.

2

423-06-22830

WIRING HARNESS

Field_2: 20001-

1шт.

|$5

08034-20519

BAND

Field_2: 20001-

6шт.

3

419-06-22690

WIRING HARNESS

Field_2: 20001-

1шт.

4

421-06-22940

BRACKET

Field_2: 20001-

1шт.

5

01435-01016

BOLT

Field_2: 20001-

2шт.

6

419-06-12651

SHEET

Field_2: 20001-

2шт.

7

418-944-1420

PLATE

Field_2: 20001-

2шт.

8

01435-00610

BOLT

Field_2: 20001-

4шт.

9

08036-02514

CLIP

Field_2: 20001-

8шт.

10

01435-01016

BOLT

Field_2: 20001-

7шт.

11

08053-01510

CLIP

Field_2: 20001-

2шт.

12

01435-00610

BOLT

Field_2: 20001-

2шт.

14

08034-20519

BAND

Field_2: 20001-

6шт.

15

04434-51810

CLIP

Field_2: 20001-

1шт.

16

01435-01016

BOLT

Field_2: 20001-

1шт.

17

08036-10814

CLIP

Field_2: 20001-

1шт.

18

01010-81020

BOLT

Field_2: 20001-

1шт.

19

01643-31032

WASHER

Field_2: 20001-

1шт.

20

08034-20519

BAND

Field_2: 20001-

2шт.

21

08028-12045

CABLE

Field_2: 20001-

1шт.

22

01010-81016

BOLT

Field_2: 20001-

1шт.

23

01643-31032

WASHER

Field_2: 20001-

2шт.

24

01010-81020

BOLT

Field_2: 20001-

1шт.

Выбрано товаров: 26
