Запчасти Komatsu WA320-7 КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ (№8-) КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ

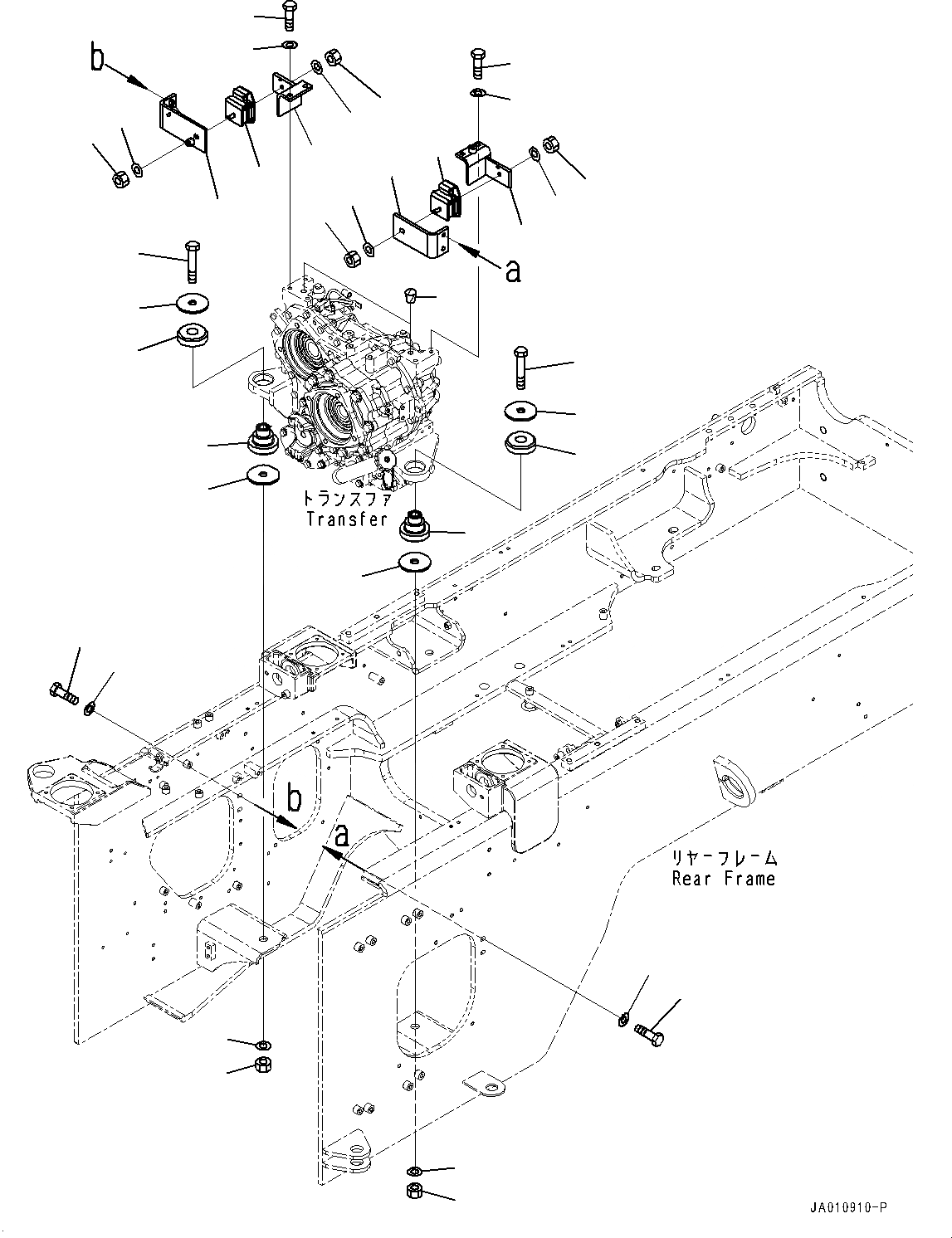

Схема запчастей Komatsu WA320-7 - КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ (№8-) КОРПУС ПЕРЕДАЧИ КРЕПЛЕНИЕ
8
6
8
6
14
15
14
15
13
12
13
12
17
16
13
12
17
16
13
12
9
10
7
7
18
1
2
11
11
3
4
5
5
5
5
10
9

№

Артикул

Название

Примечание

Количество

1

419-14-51130

Bracket

SN: 80001-UP

1шт.

2

419-14-51140

Bracket

SN: 80001-UP

1шт.

3

419-14-51150

Plate

SN: 80001-UP

1шт.

4

419-14-51160

Plate

SN: 80001-UP

1шт.

5

418-01-11112

Cushion

SN: 80001-UP

2шт.

6

419-01-11162

Washer

SN: 80001-UP

2шт.

7

01011-62220

Bolt

SN: 80001-UP

2шт.

8

419-01-11162

Washer

SN: 80001-UP

2шт.

9

01580-02218

Nut

SN: 80001-UP

2шт.

10

01643-32260

Washer

SN: 80001-UP

2шт.

11

20S-01-71331

Cushion

SN: 80001-UP

2шт.

12

01580-11008

Nut

SN: 80001-UP

4шт.

13

01643-31032

Washer

SN: 80001-UP

4шт.

14

01010-81235

Bolt

SN: 80001-UP

4шт.

15

01643-31232

Washer

SN: 80001-UP

4шт.

16

01010-81040

Bolt

SN: 80001-UP

4шт.

17

01643-31032

Washer

SN: 80001-UP

4шт.

18

07049-01620

Plug

SN: 80001-UP

2шт.

Выбрано товаров: 18
