WA320-6 S/N A34001-UP
/
ЧАСТИ КОРПУСА
/

M-A ПЕРЕДН. КРЫЛО С БРЫЗГОВИК

Запчасти Komatsu WA320-6 M-A ПЕРЕДН. КРЫЛО С БРЫЗГОВИК ЧАСТИ КОРПУСА

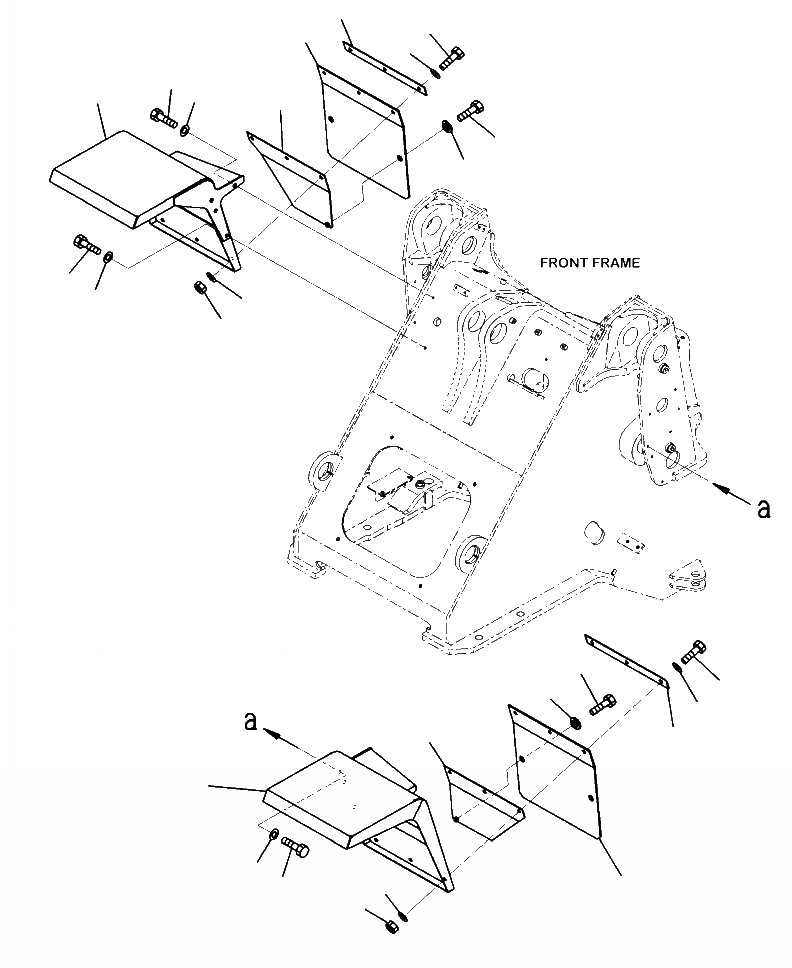

Схема запчастей Komatsu WA320-6 - M-A ПЕРЕДН. КРЫЛО С БРЫЗГОВИК ЧАСТИ КОРПУСА
10
11
7
12
5
4
6
9
16
15
5
6
13
14
16
11
15
12
8
10
1
3
13
2
7
14

№

Артикул

Название

Примечание

Количество

1

419-54-44221

FENDER, L.H.

SN: A35001--UP

1шт.

2

01010-81225

BOLT

SN: A35001--UP

4шт.

3

01643-31232

WASHER

SN: A35001--UP

4шт.

4

419-54-44231

FENDER, R.H.

SN: A35001--UP

1шт.

5

01010-81225

BOLT

SN: A35001--UP

4шт.

6

01643-31232

WASHER

SN: A35001--UP

4шт.

7

419-54-34170

SHEET

SN: A35001--UP

2шт.

8

419-54-34152

PLATE, L.H.

SN: A35001--UP

1шт.

9

419-54-34162

PLATE, R.H.

SN: A35001--UP

1шт.

10

418-54-24570

PLATE

SN: A35001--UP

2шт.

11

01010-81230

BOLT

SN: A35001--UP

6шт.

12

01643-31232

WASHER

SN: A35001--UP

6шт.

13

01643-31232

WASHER

SN: A35001--UP

6шт.

14

01580-11210

NUT

SN: A35001--UP

6шт.

15

203-54-55660

COLLAR

SN: A35001--UP

2шт.

16

01010-81025

BOLT

SN: A35001--UP

2шт.

Выбрано товаров: 16
