WA320-6 Highlift S/N H00059 - H00256
/
M ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПОКРЫТИЕ НИЖН. ЧАСТИ КАБИНЫ
/

ПОКРЫТИЕ НИЖН. ЧАСТИ КАБИНЫ

Запчасти Komatsu WA320-6 Highlift ПОКРЫТИЕ НИЖН. ЧАСТИ КАБИНЫ ПОКРЫТИЕ НИЖН. ЧАСТИ КАБИНЫ

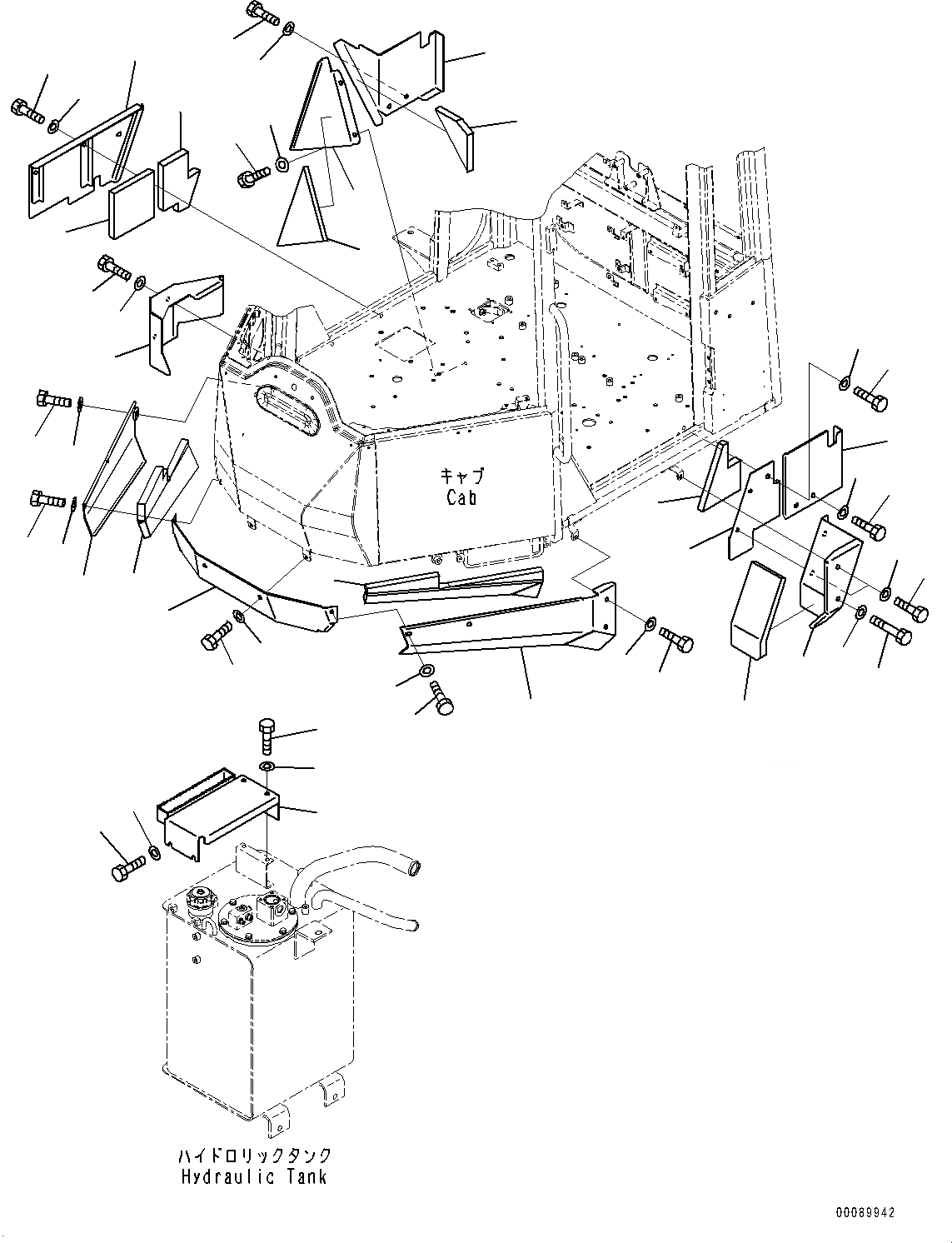

Схема запчастей Komatsu WA320-6 Highlift - ПОКРЫТИЕ НИЖН. ЧАСТИ КАБИНЫ ПОКРЫТИЕ НИЖН. ЧАСТИ КАБИНЫ
4
5
6
2
3
1
5
6
11
12
7
10
8
9
15
17
16
14
13
38
39
40
23
30
31
25
24
28
26
27
29
37
36
35
44
43
42
41
32
33
34
34
33
22
21
45
20
19
18

№

Артикул

Название

Примечание

Количество

1

418-54-44310

Cover

SN: H00059-H00256

1шт.

2

01010-81020

Bolt

SN: H00059-H00256

2шт.

3

01643-31032

Washer

SN: H00059-H00256

2шт.

4

418-54-44320

Cover, LHS

SN: H00059-H00256

1шт.

5

01010-81020

Bolt

SN: H00059-H00256

4шт.

6

01643-31032

Washer

SN: H00059-H00256

4шт.

7

419-54-48881

Plate, LHS

SN: H00059-H00256

1шт.

8

01010-81016

Bolt

SN: H00059-H00256

2шт.

9

01643-31032

Washer

SN: H00059-H00256

2шт.

10

419-54-48903

Cover, LHS

SN: H00059-H00256

1шт.

11

01010-81055

Bolt

SN: H00059-H00256

1шт.

12

01643-31032

Washer

SN: H00059-H00256

1шт.

13

01010-81020

Bolt

SN: H00059-H00256

3шт.

14

01643-31032

Washer

SN: H00059-H00256

3шт.

15

419-54-44111

Cover, LHS

SN: H00059-H00256

1шт.

16

01010-81020

Bolt

SN: H00059-H00256

1шт.

17

01643-31032

Washer

SN: H00059-H00256

1шт.

18

419-54-48892

Cover, RHS

SN: H00059-H00256

1шт.

19

01010-81020

Bolt

SN: H00059-H00256

2шт.

20

01643-31032

Washer

SN: H00059-H00256

2шт.

21

01016-51030

Bolt

SN: H00059-H00256

1шт.

22

01643-31032

Washer

SN: H00059-H00256

1шт.

23

419-54-48942

Cover, RHS

SN: H00059-H00256

1шт.

24

01010-81016

Bolt

SN: H00059-H00256

2шт.

25

01643-31032

Washer

SN: H00059-H00256

2шт.

26

419-54-48912

Cover

SN: H00059-H00256

1шт.

27

01010-81020

Bolt

SN: H00059-H00256

2шт.

28

01643-31032

Washer

SN: H00059-H00256

2шт.

29

419-54-48872

Cover

SN: H00059-H00256

1шт.

30

01010-81025

Bolt

SN: H00059-H00256

3шт.

31

01643-31032

Washer

SN: H00059-H00256

3шт.

32

419-54-48932

Cover

SN: H00059-H00256

1шт.

33

01010-81020

Bolt

SN: H00059-H00256

4шт.

34

01643-31032

Washer

SN: H00059-H00256

4шт.

35

419-54-48922

Cover

SN: H00059-H00256

1шт.

36

01010-81020

Bolt

SN: H00059-H00256

2шт.

37

01643-31032

Washer

SN: H00059-H00256

2шт.

38

418-54-44110

Sheet,Bonded

SN: H00059-H00256

1шт.

39

419-54-44120

Sheet,Bonded

SN: H00059-H00256

1шт.

40

419-54-44130

Sheet,Bonded

SN: H00059-H00256

1шт.

41

419-54-44140

Sheet,Bonded

SN: H00059-H00256

1шт.

42

419-54-44150

Sheet,Bonded

SN: H00059-H00256

1шт.

43

419-54-44160

Sheet,Bonded

SN: H00059-H00256

1шт.

44

419-54-44170

Sheet,Bonded

SN: H00059-H00256

1шт.

45

418-54-44270

Sheet,Bonded

SN: H00059-H00256

1шт.

Выбрано товаров: 45
