Komatsu
/
Погрузчики фронтальные
/
WA320-6 Highlift S/N H00059 - H00256
/
M ЧАСТИ КОРПУСАS И КРЫШКИ
/
ЗАДН. КРЫЛО, ДЛЯ ПОЛН. КРЫЛО
/

ЗАДН. КРЫЛО, ДЛЯ ПОЛН. КРЫЛО, ПОЛН. КРЫЛО

Запчасти Komatsu WA320-6 Highlift ЗАДН. КРЫЛО, ДЛЯ ПОЛН. КРЫЛО, ПОЛН. КРЫЛО ЗАДН. КРЫЛО, ДЛЯ ПОЛН. КРЫЛО

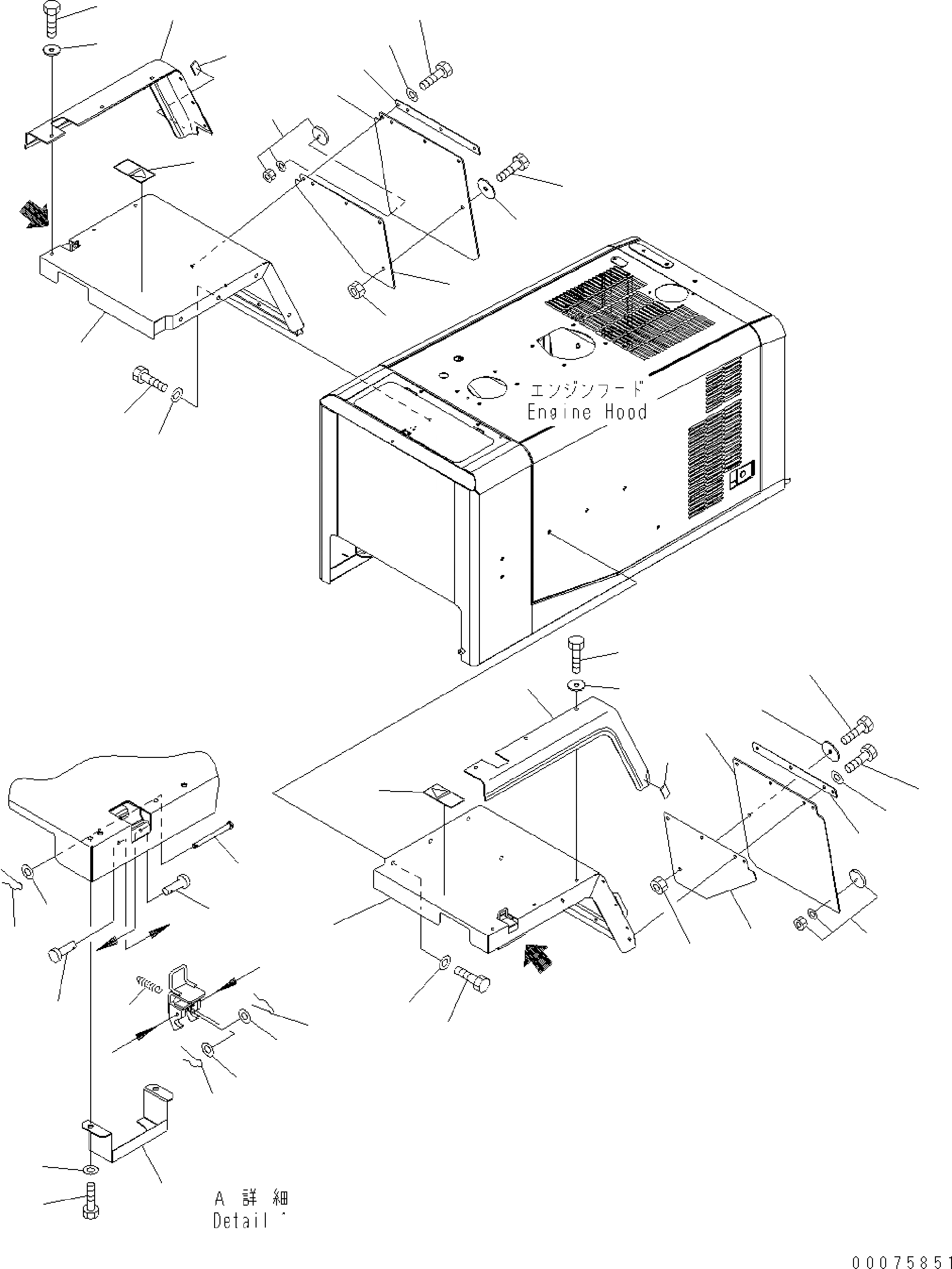

Схема запчастей Komatsu WA320-6 Highlift - ЗАДН. КРЫЛО, ДЛЯ ПОЛН. КРЫЛО, ПОЛН. КРЫЛО ЗАДН. КРЫЛО, ДЛЯ ПОЛН. КРЫЛО
30
31
29
28
26
24
21
23
22
25
27
34
32
33
20
19
18
6
5
4
8
16
15
11
7
13
14
12
9
10
17
2
3
1
38
39
40
41
39
42
41
40
40
41
35
37
36
A
A
A
a
a
b
b

№

Артикул

Название

Примечание

Количество

1

419-54-48A00

Fender, LHS

SN: H00059-H00256

1шт.

2

01010-81225

Bolt

SN: H00059-H00256

4шт.

3

01643-31232

Washer

SN: H00059-H00256

4шт.

4

419-54-48831

Cover, LHS

SN: H00059-H00256

1шт.

5

01643-31032

Washer

SN: H00059-H00256

6шт.

6

01010-81025

Bolt

SN: H00059-H00256

6шт.

7

42Y-06-H3050

Reflector

SN: H00059-H00256

1шт.

8

09805-C0881

Plate, Safety

SN: H00059-H00256

1шт.

9

418-06-K1910

Reflector

SN: H00059-H00256

1шт.

10

417-54-H4110

Plate, LHS

SN: H00059-H00256

1шт.

11

417-54-34652

Sheet

SN: H00059-H00256

1шт.

12

417-54-H4120

Plate

SN: H00059-H00256

1шт.

13

01010-81225

Bolt

SN: H00059-H00256

4шт.

14

01643-31232

Washer

SN: H00059-H00256

4шт.

15

415-64-13120

Washer

SN: H00059-H00256

1шт.

16

01010-81025

Bolt

SN: H00059-H00256

1шт.

17

01580-01008

Nut

SN: H00059-H00256

1шт.

18

419-54-48A10

Fender, RHS

SN: H00059-H00256

1шт.

19

01010-81225

Bolt

SN: H00059-H00256

4шт.

20

01643-31232

Washer

SN: H00059-H00256

4шт.

21

419-54-48861

Cover, RHS

SN: H00059-H00256

1шт.

22

01643-31032

Washer

SN: H00059-H00256

6шт.

23

01010-81025

Bolt

SN: H00059-H00256

6шт.

24

42Y-06-H3050

Reflector

SN: H00059-H00256

1шт.

25

09805-C0881

Plate, Safety

SN: H00059-H00256

1шт.

26

418-06-K1910

Reflector

SN: H00059-H00256

1шт.

27

417-54-H4100

Plate, RHS

SN: H00059-H00256

1шт.

28

417-54-34662

Sheet

SN: H00059-H00256

1шт.

29

417-54-H4120

Plate

SN: H00059-H00256

1шт.

30

01010-81225

Bolt

SN: H00059-H00256

4шт.

31

01643-31232

Washer

SN: H00059-H00256

4шт.

32

415-64-13120

Washer

SN: H00059-H00256

1шт.

33

01010-81025

Bolt

SN: H00059-H00256

1шт.

34

01580-01008

Nut

SN: H00059-H00256

1шт.

35

419-54-41650

Cover

SN: H00059-H00256

2шт.

36

01010-81020

Bolt

SN: H00059-H00256

4шт.

37

01643-31032

Washer

SN: H00059-H00256

4шт.

38

415-54-11630

Pin

SN: H00059-H00256

2шт.

39

04205-10622

Pin

SN: H00059-H00256

4шт.

40

01641-20608

Washer

SN: H00059-H00256

6шт.

41

04052-20633

Pin

SN: H00059-H00256

6шт.

42

417-54-24610

Spring

SN: H00059-H00256

2шт.

Выбрано товаров: 42
