Запчасти Komatsu WA320-6 Highlift КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА, ПОЛ, ПРОВОДКА КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА

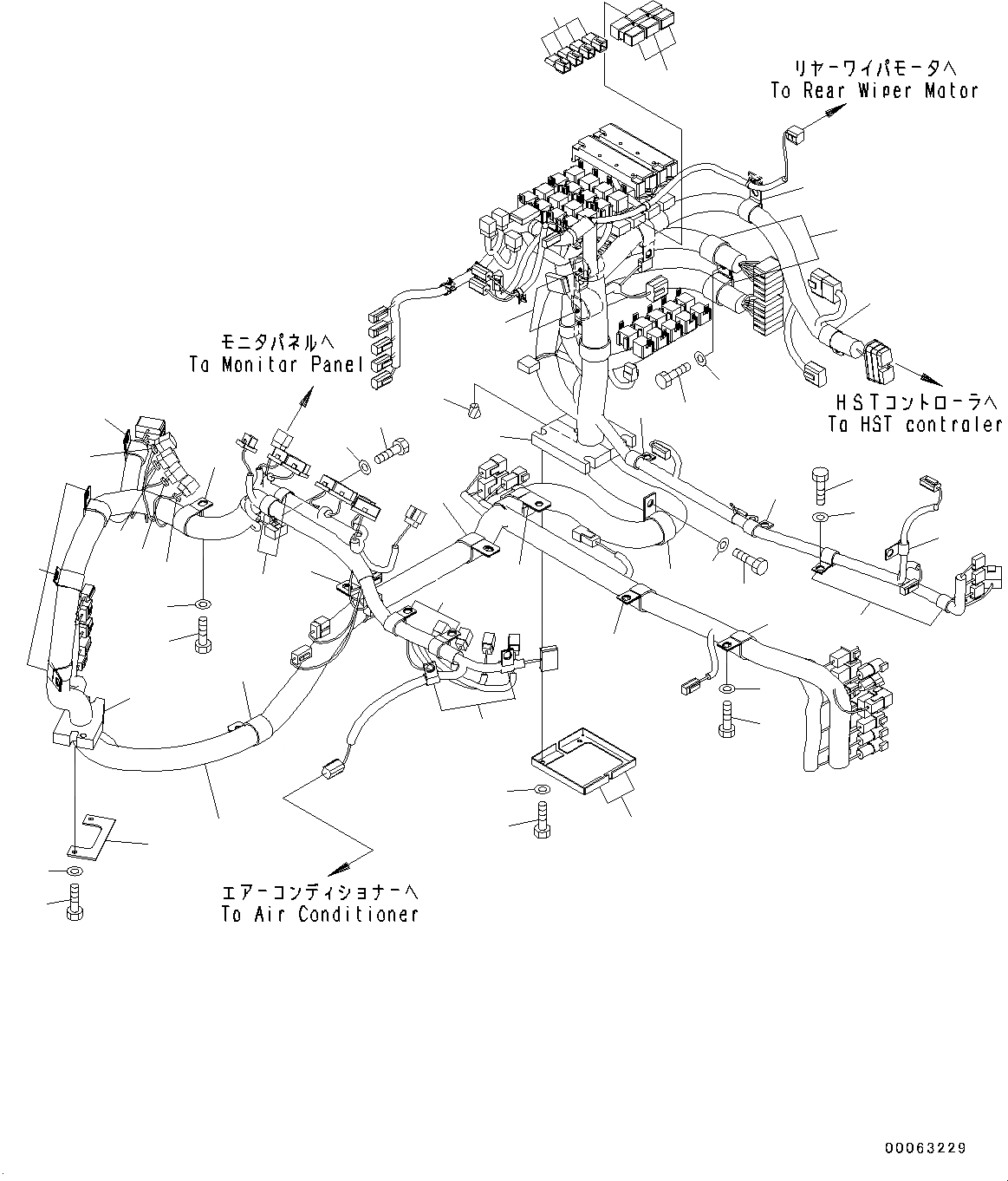

Схема запчастей Komatsu WA320-6 Highlift - КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА, ПОЛ, ПРОВОДКА КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА
29
27
16
14
9
1
28
26
25
24
11
21
20
11
9
13
4
5
2
3
9
11
18
17
8
12
15
33
34
9
25
24
18
21
20
20
21
19
17
30
31
32
10
7
6
22
23
9
10

Артикул

Название

Примечание

Количество

1

418-06-42111

Wiring Harness

SN: H00059-H00256

1шт.

2

20Y-62-22790

Band, Red

SN: H00059-H00256

1шт.

3

20Y-62-22820

Band, Blue

SN: H00059-H00256

1шт.

4

20Y-62-22830

Band, White

SN: H00059-H00256

1шт.

5

20Y-62-22850

Band, Green

SN: H00059-H00256

1шт.

6

21J-06-13661

Diode

SN: H00059-H00256

4шт.

7

8233-06-3350

Diode

SN: H00059-H00256

3шт.

8

419-09-11150

Clip

SN: H00059-H00256

1шт.

9

23S-61-24870

Clip

SN: H00059-H00256

7шт.

10

142-06-13540

Clip

SN: H00059-H00256

2шт.

11

04434-53412

Clip

SN: H00059-H00256

6шт.

12

23S-62-25850

Clip

SN: H00059-H00256

1шт.

13

04434-52712

Clip

SN: H00059-H00256

1шт.

14

195-06-41840

Clip

SN: H00059-H00256

2шт.

15

04434-51912

Clip

SN: H00059-H00256

1шт.

16

04434-52312

Clip

SN: H00059-H00256

2шт.

17

04434-51712

Clip

SN: H00059-H00256

3шт.

18

04434-51412

Clip

SN: H00059-H00256

2шт.

19

04434-51012

Clip

SN: H00059-H00256

1шт.

20

01010-81016

Bolt

SN: H00059-H00256

20шт.

21

01643-31032

Washer

SN: H00059-H00256

20шт.

22

01010-81020

Bolt

SN: H00059-H00256

2шт.

23

01643-31032

Washer

SN: H00059-H00256

2шт.

24

01010-81025

Bolt

SN: H00059-H00256

2шт.

25

01643-31032

Washer

SN: H00059-H00256

2шт.

26

417-06-22410

Plate

SN: H00059-H00256

1шт.

27

418-06-42450

Sheet

SN: H00059-H00256

1шт.

28

01010-80616

Bolt

SN: H00059-H00256

2шт.

29

01643-30623

Washer

SN: H00059-H00256

2шт.

30

418-06-31610

Plate

SN: H00059-H00256

2шт.

31

418-06-41640

Sheet

SN: H00059-H00256

1шт.

32

07049-01012

Plug

SN: H00059-H00256

1шт.

33

01010-80616

Bolt

SN: H00059-H00256

4шт.

34

01643-30623

Washer

SN: H00059-H00256

4шт.

Выбрано товаров: 34
