E-A ЗАДН. Э/ПРОВОДКА АККУМУЛЯТОР КАБЕЛЬ

Запчасти Komatsu WA320-5L E-A ЗАДН. Э/ПРОВОДКА АККУМУЛЯТОР КАБЕЛЬ ЭЛЕКТРИКА

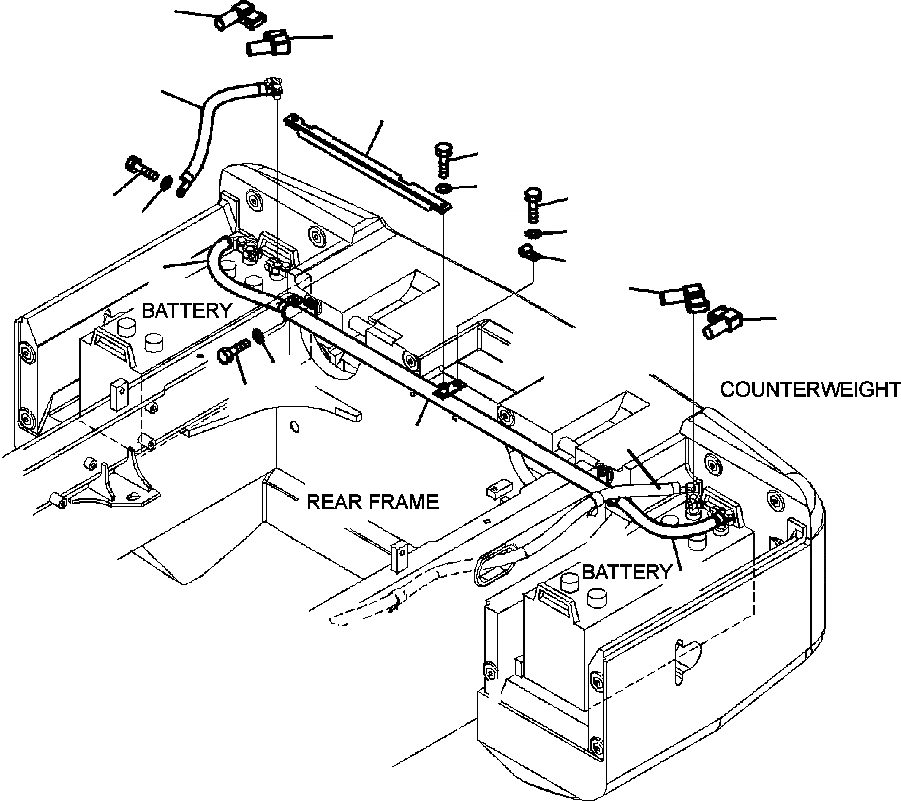

Схема запчастей Komatsu WA320-5L - E-A ЗАДН. Э/ПРОВОДКА АККУМУЛЯТОР КАБЕЛЬ ЭЛЕКТРИКА
3
5
2
11
12
13
15
6
7
16
14
1
3
4
10
9
8
17
1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-06-32230

CABLE

SN: A32001--UP

1шт.

2

08028-AD045

CABLE

SN: A32001--UP

1шт.

3

14X-06-12280

COVER

SN: A32001--UP

2шт.

4

21J-06-11570

COVER

SN: A32001--UP

1шт.

5

14X-06-12270

COVER

SN: A32001--UP

1шт.

6

01010-81020

BOLT

SN: A32001--UP

1шт.

7

01643-31032

WASHER

SN: A32001--UP

1шт.

8

418-06-31422

PIPE

SN: A32001--UP

1шт.

9

01010-81020

BOLT

SN: A32001--UP

2шт.

10

01643-31032

WASHER

SN: A32001--UP

2шт.

11

418-06-31432

COVER

SN: A32001--UP

1шт.

12

01010-80816

BOLT

SN: A32001--UP

2шт.

13

01643-30823

WASHER

SN: A32001--UP

2шт.

14

04434-51012

CLIP

SN: A32001--UP

1шт.

15

01010-80820

BOLT

SN: A32001--UP

1шт.

16

01643-30823

WASHER

SN: A32001--UP

1шт.

17

CABLE (SEE FIG. E0202-01A0)

SN: A32001--UP

-1шт.

Выбрано товаров: 17
