Komatsu
/
Погрузчики фронтальные
/
WA320-5L S/N A32001-UP
/
ЭЛЕКТРИКА
/

E-A ПЕРЕДН. Э/ПРОВОДКА ДЛЯ ECSS

Запчасти Komatsu WA320-5L E-A ПЕРЕДН. Э/ПРОВОДКА ДЛЯ ECSS ЭЛЕКТРИКА

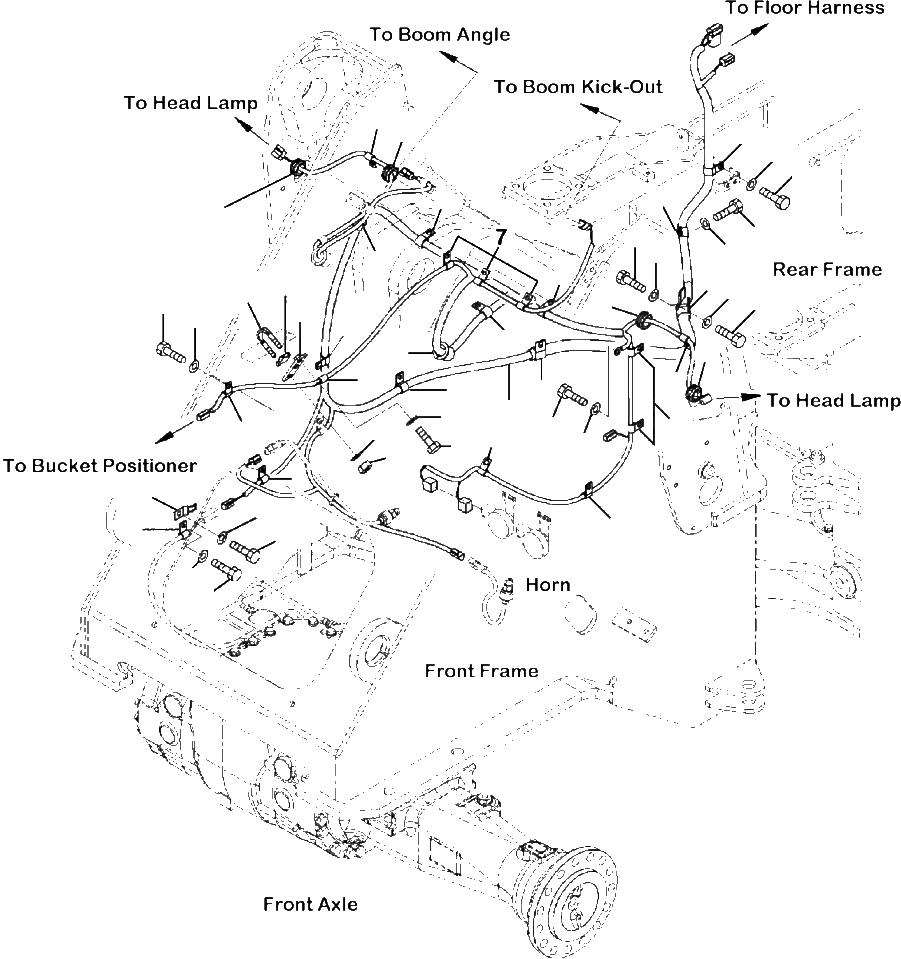

Схема запчастей Komatsu WA320-5L - E-A ПЕРЕДН. Э/ПРОВОДКА ДЛЯ ECSS ЭЛЕКТРИКА
7
2
4
9
8
4
3
2
8
8
9
9
3
3
5
12
16
11
2
15
8
10
9
3
7
2
18
7
7
3
6
1
9
15
7
13
7
7
16
8
14
7
17
16
7
7
15
9
8

№

Артикул

Название

Примечание

Количество

1

419-06-32148

WIRING HARNESS

SN: A32001--UP

1шт.

N/I

419-06-31770

PLUG

SN: A32001--UP

1шт.

2

418-06-12430

GROMMET

SN: A32001--UP

2шт.

3

04434-51712

CLIP

SN: A32001--UP

5шт.

4

04434-51912

CLIP

SN: A32001--UP

2шт.

5

04434-52512

CLIP

SN: A32001--UP

1шт.

6

04434-52712

CLIP

SN: A32001--UP

1шт.

7

04434-51012

CLIP

SN: A32001--UP

12шт.

8

01010-81020

BOLT

SN: A32001--UP

21шт.

9

01643-31032

WASHER

SN: A32001--UP

21шт.

10

423-06-32280

BRACKET

SN: A32001--UP

1шт.

11

07283-33450

CLIP, SEAT

SN: A32001--UP

1шт.

12

07283-53444

SEAT

SN: A32001--UP

1шт.

13

01643-31032

WASHER

SN: A32001--UP

2шт.

14

01597-01009

NUT

SN: A32001--UP

2шт.

15

01010-81016

BOLT

SN: A32001--UP

3шт.

16

01643-31032

WASHER

SN: A32001--UP

3шт.

17

08193-21012

CLIP

SN: A32001--UP

1шт.

18

426-09-11210

GROMMET

SN: A32001--UP

1шт.

Выбрано товаров: 19
