Komatsu
/
Погрузчики фронтальные
/
WA320-5L S/N A32001-UP
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

B-A Э/ПРОВОДКА ДВИГАТЕЛЯ (/)

Запчасти Komatsu WA320-5L B-A Э/ПРОВОДКА ДВИГАТЕЛЯ (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ

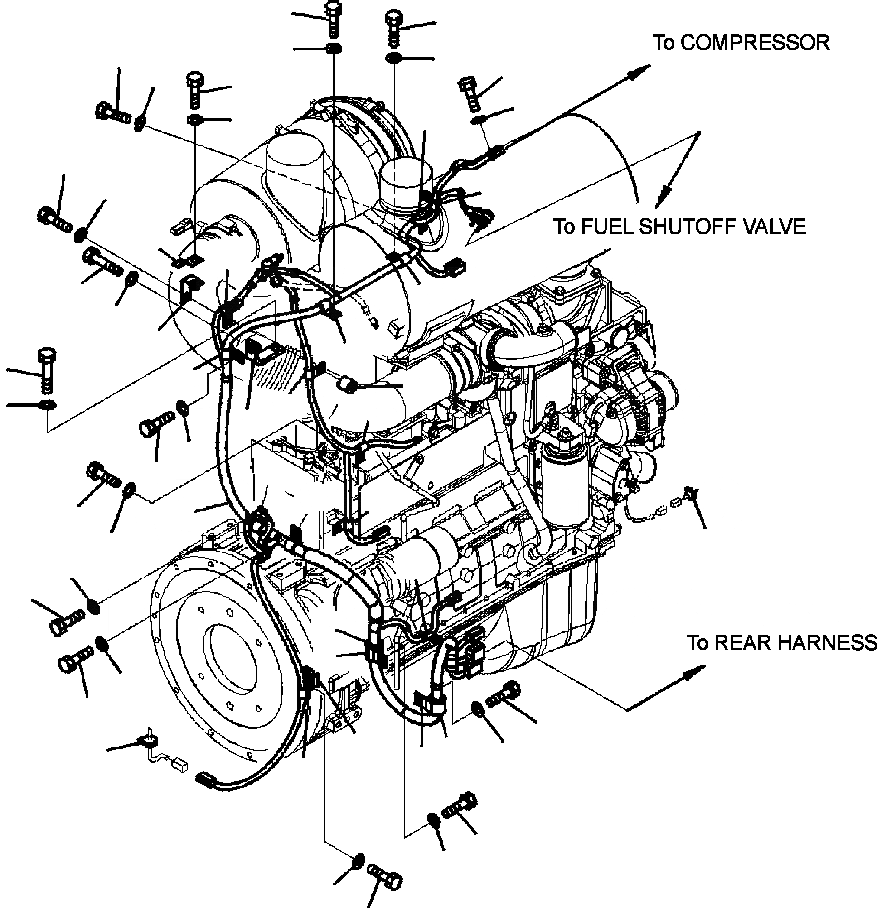

Схема запчастей Komatsu WA320-5L - B-A Э/ПРОВОДКА ДВИГАТЕЛЯ (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ
23
34
24
37
35
44
38
17
45
36
18
17
18
36
16
15
31
33
32
14
22
20
22
30
27
21
27
19
26
25
10
11
27
1
28
48
29
47
43
46
7
6
13
12
4
39
3
5
48
2
40
8
9
42
41

№

Артикул

Название

Примечание

Количество

1

419-06-32352

WIRING HARNESS

SN: A32001--UP

1шт.

2

04434-53212

CLIP

SN: A32001--UP

1шт.

3

07095-20523

CUSHION

SN: A32001--UP

1шт.

4

01010-81020

BOLT

SN: A32001--UP

1шт.

5

01643-31032

WASHER

SN: A32001--UP

1шт.

6

04434-53212

CLIP

SN: A32001--UP

1шт.

7

07095-20523

CUSHION

SN: A32001--UP

1шт.

8

01010-81020

BOLT

SN: A32001--UP

1шт.

9

01643-31032

WASHER

SN: A32001--UP

1шт.

10

04434-51912

CLIP

SN: A32001--UP

1шт.

11

04434-52312

CLIP

SN: A32001--UP

1шт.

12

01010-81020

BOLT

SN: A32001--UP

2шт.

13

01643-31032

WASHER

SN: A32001--UP

2шт.

14

426-01-12360

PLATE

SN: A32001--UP

1шт.

15

04434-51412

CLIP

SN: A32001--UP

1шт.

16

08193-21012

CLIP

SN: A32001--UP

1шт.

17

01010-81020

BOLT

SN: A32001--UP

2шт.

18

01643-31032

WASHER

SN: A32001--UP

2шт.

19

426-07-11130

PLATE

SN: A32001--UP

1шт.

20

01011-81215

BOLT

SN: A32001--UP

1шт.

21

01643-31232

WASHER

SN: A32001--UP

1шт.

22

04434-51412

CLIP

SN: A32001--UP

2шт.

23

01010-81020

BOLT

SN: A32001--UP

1шт.

24

01643-31032

WASHER

SN: A32001--UP

1шт.

25

01010-81025

BOLT

SN: A32001--UP

1шт.

26

01643-31032

WASHER

SN: A32001--UP

1шт.

27

04434-51012

CLIP

SN: A32001--UP

3шт.

28

01010-81020

BOLT

SN: A32001--UP

1шт.

29

01643-31032

WASHER

SN: A32001--UP

1шт.

30

195-33-11220

SPACER

SN: A32001--UP

1шт.

31

01010-81245

BOLT

SN: A32001--UP

1шт.

32

01643-31232

WASHER

SN: A32001--UP

1шт.

N/I

01643-31232

WASHER

SN: A32001--UP

1шт.

33

04434-51412

CLIP

SN: A32001--UP

1шт.

34

01010-81020

BOLT

SN: A32001--UP

1шт.

35

01643-31032

WASHER

SN: A32001--UP

1шт.

36

04434-51012

CLIP

SN: A32001--UP

2шт.

37

01010-81020

BOLT

SN: A32001--UP

2шт.

38

01643-31032

WASHER

SN: A32001--UP

2шт.

39

42A-16-11210

PLATE

SN: A32001--UP

1шт.

40

04434-51012

CLIP

SN: A32001--UP

1шт.

41

01010-81020

BOLT

SN: A32001--UP

1шт.

42

01643-31032

WASHER

SN: A32001--UP

1шт.

43

04434-51012

CLIP

SN: A32001--UP

1шт.

44

01010-81020

BOLT

SN: A32001--UP

1шт.

45

01643-31032

WASHER

SN: A32001--UP

1шт.

46

01010-81016

BOLT

SN: A32001--UP

1шт.

47

01643-31032

WASHER

SN: A32001--UP

1шт.

48

935 522 C1

TIE, NYLON

SN: A32001--UP

2шт.

N/I

935 522 C1

TIE, NYLON

SN: A32001--UP

1шт.

Выбрано товаров: 50
