ЧАСТИ КОРПУСА
/

M-A КАПОТ ЗАЩИТА РАДИАТОРА

Запчасти Komatsu WA320-5L M-A КАПОТ ЗАЩИТА РАДИАТОРА ЧАСТИ КОРПУСА

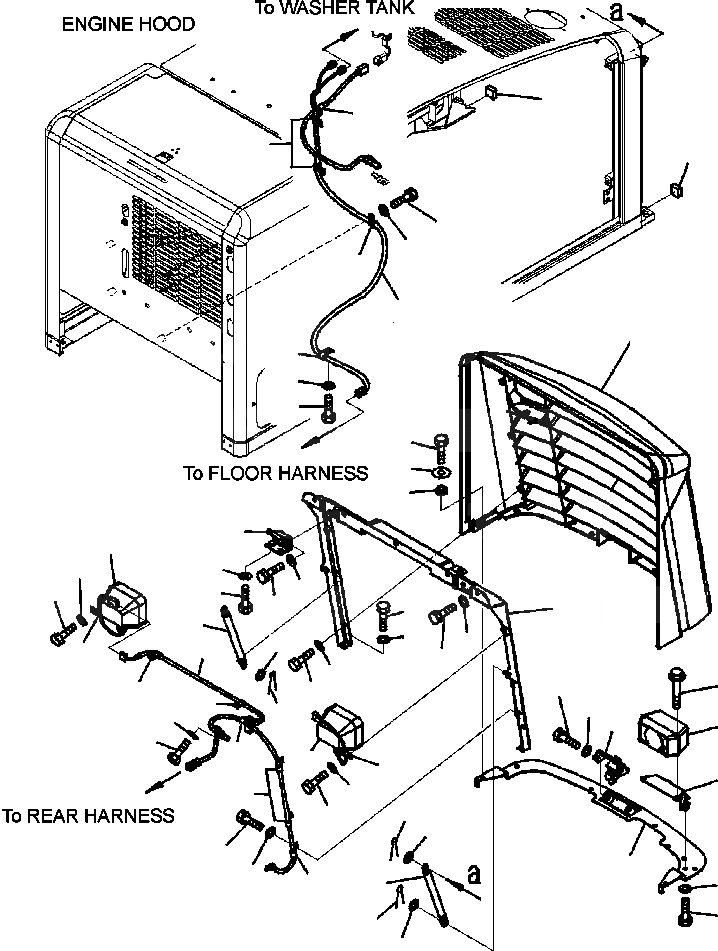

Схема запчастей Komatsu WA320-5L - M-A КАПОТ ЗАЩИТА РАДИАТОРА ЧАСТИ КОРПУСА
2
22
22
2
23
24
22
21
1
31
33
32
9
10
11
12
34
14
30
14
29
13
13
3
7
18
8
19
5
25
27
4
5
36
16
26
4
26
17
20
30
15
35
29
26
34
27
37
28
30
20
29
19
29
6
30
39
18
28
38
20
19

№

Артикул

Название

Примечание

Количество

1

418-54-31142

GRILLE

SN: A32001--UP

1шт.

2

419-54-31780

CUSHION

SN: A32001--UP

2шт.

3

418-54-31155

BRACKET

SN: A32001--UP

1шт.

4

01010-80820

BOLT

SN: A32001--UP

13шт.

5

01643-30823

WASHER

SN: A32001--UP

13шт.

6

418-54-31164

BRACKET

SN: A32001--UP

1шт.

7

01010-D0820

BOLT

SN: A32001--UP

2шт.

8

01643-70823

WASHER

SN: A32001--UP

2шт.

9

01010-D0820

BOLT

SN: A32001--UP

4шт.

10

418-54-35450

WASHER

SN: A32001--UP

4шт.

11

418-54-31970

SPACER

SN: A32001--UP

6шт.

12

418-54-31172

HINGE, GRILLE

SN: A32001--UP

2шт.

13

01010-81020

BOLT

SN: A32001--UP

8шт.

14

01643-31032

WASHER

SN: A32001--UP

8шт.

15

417-54-21562

LOCK ASSEMBLY

SN: A32001--UP

1шт.

16

01010-80816

BOLT

SN: A32001--UP

2шт.

17

01643-30823

WASHER

SN: A32001--UP

2шт.

18

419-54-31140

GAS SPRING

SN: A32001--UP

2шт.

19

01640-20816

WASHER

SN: A32001--UP

4шт.

20

04050-12015

PIN

SN: A32001--UP

4шт.

21

419-06-32121

WIRING HARNESS

SN: A32001--UP

1шт.

22

04434-51012

CLIP

SN: A32001--UP

4шт.

23

01010-81020

BOLT

SN: A32001--UP

4шт.

24

01643-31032

WASHER

SN: A32001--UP

4шт.

25

418-06-32312

WIRING HARNESS, HOOD

SN: A32001--UP

1шт.

26

04434-51012

CLIP

SN: A32001--UP

4шт.

27

04434-50812

CLIP

SN: A32001--UP

2шт.

28

417-06-32610

CLIP

SN: A32001--UP

3шт.

29

01010-80816

BOLT

SN: A32001--UP

9шт.

30

01643-30823

WASHER

SN: A32001--UP

9шт.

31

04434-51412

CLIP

SN: A32001--UP

1шт.

32

01010-81020

BOLT

SN: A32001--UP

1шт.

33

01643-31032

WASHER

SN: A32001--UP

1шт.

34

421-06-23350

LAMP ASSEMBLY

SN: A32001--UP

2шт.

N/I

421-06-23320

LENS

SN: A32001--UP

1шт.

N/I

421-06-23330

BULB, 70 W

SN: A32001--UP

1шт.

35

08164-B0000

ALARM, BACKUP

SN: A32001--UP

1шт.

36

01435-00895

BOLT

SN: A32001--UP

2шт.

37

418-54-31980

BRACKET

SN: A32001--UP

1шт.

38

01010-80816

BOLT

SN: A32001--UP

3шт.

39

01643-30823

WASHER

SN: A32001--UP

3шт.
