WA320-5L S/N A32001-UP
/
OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

K-A ПОЛ УПРАВЛ-Е ТОРМОЗОМ

Запчасти Komatsu WA320-5L K-A ПОЛ УПРАВЛ-Е ТОРМОЗОМ OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

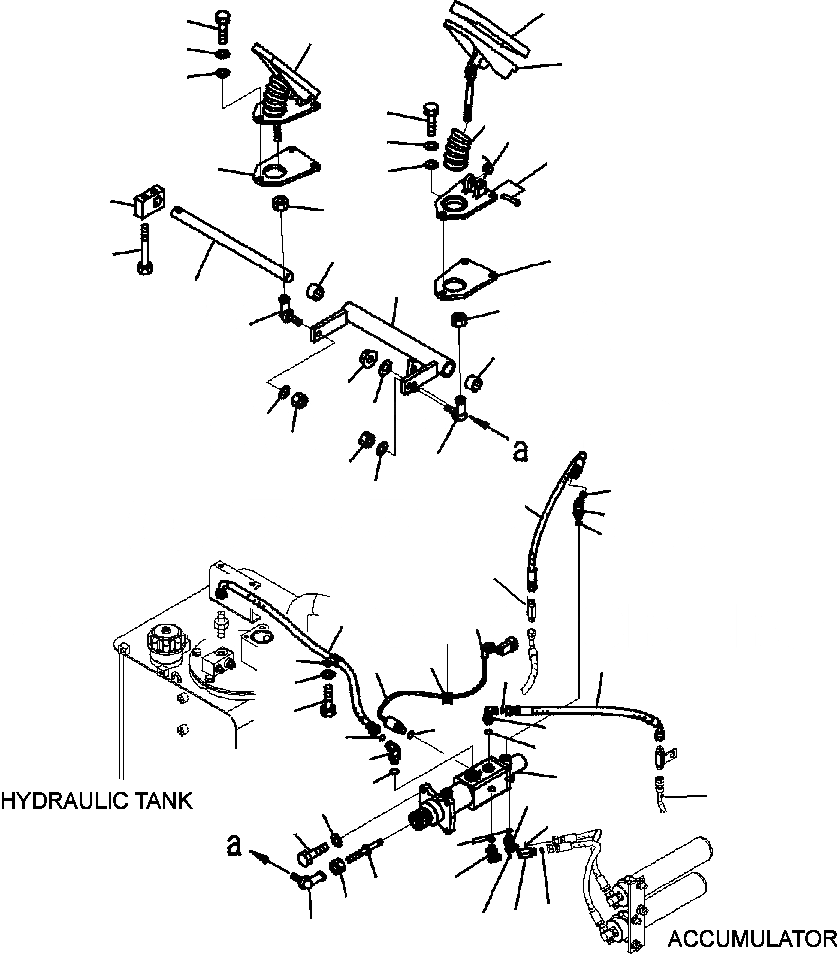

Схема запчастей Komatsu WA320-5L - K-A ПОЛ УПРАВЛ-Е ТОРМОЗОМ OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
2
6
1
7
1
8
6
3
4
7
1
5
8
18
9
22
19
5
21
20
9
10
22
14
15
12
11
10
11
31
12
32
26
29
45
37
43
43
33
41
38
31
39
40
42
26
36
29
34
23
35
27
44
25
30
24
29
27
17
16
30
28
30
13

№

Артикул

Название

Примечание

Количество

1

418-43-37111

PEDAL

SN: A32001--UP

2шт.

2

363-43-37410

PAD

SN: A32001--UP

2шт.

3

417-43-27410

BOOT

SN: A32001--UP

2шт.

4

417-43-27420

SPRING

SN: A32001--UP

2шт.

5

418-43-37410

PLATE

SN: A32001--UP

2шт.

6

01010-81055

BOLT

SN: A32001--UP

6шт.

7

01643-31032

WASHER

SN: A32001--UP

6шт.

N/I

01643-31032

WASHER

SN: A32001--UP

6шт.

8

01643-71032

WASHER

SN: A32001--UP

6шт.

9

01582-11210

NUT

SN: A32001--UP

2шт.

10

04256-41230

JOINT, BALL

SN: A32001--UP

2шт.

11

01595-01210

NUT

SN: A32001--UP

2шт.

12

01643-31232

WASHER

SN: A32001--UP

2шт.

13

04256-41230

JOINT, BALL

SN: A32001--UP

1шт.

14

01595-01210

NUT

SN: A32001--UP

1шт.

15

01643-31232

WASHER

SN: A32001--UP

1шт.

16

01582-11210

NUT

SN: A32001--UP

1шт.

17

418-43-37140

ROD

SN: A32001--UP

1шт.

18

418-43-37130

PLATE

SN: A32001--UP

1шт.

19

01010-81265

BOLT

SN: A32001--UP

2шт.

20

417-43-27120

SHAFT

SN: A32001--UP

1шт.

21

418-43-37120

LEVER

SN: A32001--UP

1шт.

22

06124-02520

BEARING

SN: A32001--UP

2шт.

23

419-43-37100

VALVE, BRAKE

SN: A32001--UP

1шт.

24

01010-81035

BOLT

SN: A32001--UP

4шт.

25

01643-31032

WASHER

SN: A32001--UP

4шт.

26

21W-62-43980

ELBOW

SN: A32001--UP

2шт.

27

418-T80-3281

ELBOW

SN: A32001--UP

2шт.

28

419-43-37570

UNION

SN: A32001--UP

1шт.

29

07000-12011

O-RING

SN: A32001--UP

4шт.

30

02896-11008

O-RING

SN: A32001--UP

3шт.

31

02896-11009

O-RING

SN: A32001--UP

2шт.

32

02767-B0306

HOSE

SN: A32001--UP

1шт.

33

02767-B03A4

HOSE

SN: A32001--UP

1шт.

34

56B-88-12320

ELBOW

SN: A32001--UP

1шт.

35

07000-12014

O-RING

SN: A32001--UP

1шт.

36

02896-11009

O-RING

SN: A32001--UP

1шт.

37

419-43-31031

HOSE

SN: A32001--UP

1шт.

38

04434-51612

CLIP

SN: A32001--UP

1шт.

39

01643-31032

WASHER

SN: A32001--UP

1шт.

40

01010-81020

BOLT

SN: A32001--UP

1шт.

41

418-43-37230

SWITCH, PRESSURE

SN: A32001--UP

1шт.

42

07002-11423

O-RING

SN: A32001--UP

1шт.

43

04434-50612

CLIP

SN: A32001--UP

2шт.

44

TUBE (SEE FIG. K4460-03A0)

SN: A32001--UP

-1шт.

45

JOINT (SEE FIG. K4460-03A0)

SN: A32001--UP

-1шт.

Выбрано товаров: 46
