Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N WA320-5H50051 - Up
/
AA ДВИГАТЕЛЬ
/

ТОПЛИВОПРОВОД.

Запчасти Komatsu WA320-5 ТОПЛИВОПРОВОД. AA ДВИГАТЕЛЬ

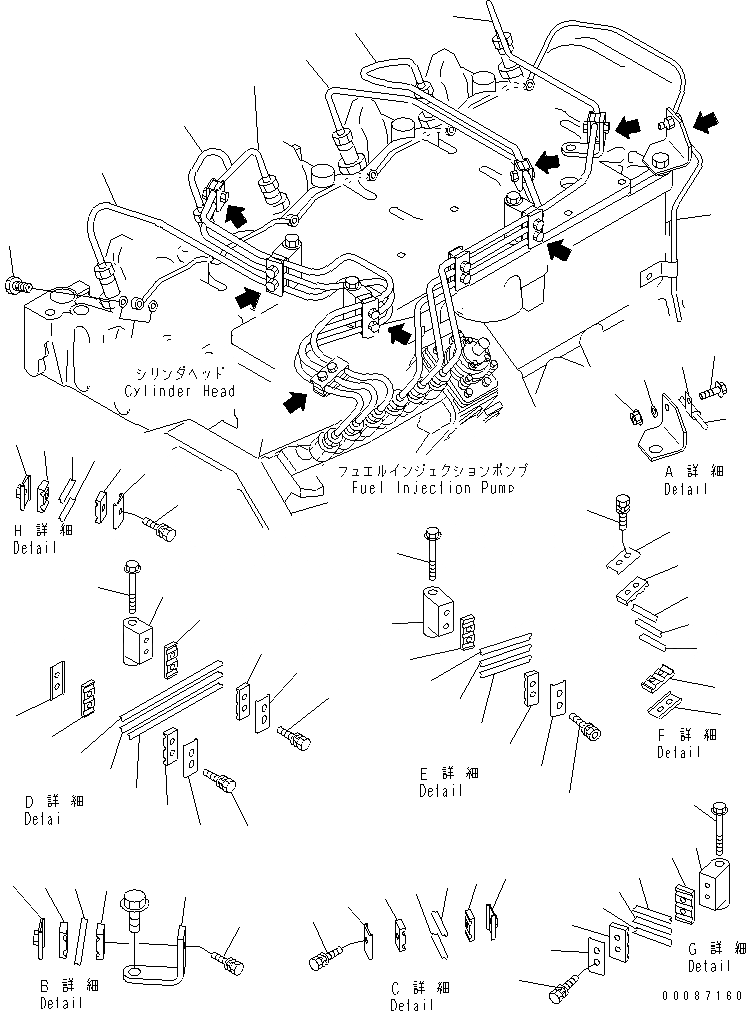

Схема запчастей Komatsu WA320-5 - ТОПЛИВОПРОВОД. AA ДВИГАТЕЛЬ
2
4
5
6
15
16
17
C
B
A
D
E
F
G
H
31
30
28
29
1
A
10
7
9
6
5
4
9
8
F
E
27
11
9
6
10
12
14
5
6
14
13
13
27
22
20
20
18
21
21
18
20
15
16
17
20
19
D
5
4
9
7
10
27
11
9
6
5
4
9
7
10
G
C
B
25
17
25
24
26
21
21
23
25
15
16
25
24
3
1

№

Артикул

Название

Примечание

Количество

1

6738-71-5520

MANIFOLD

SN: 21563300-UP

1шт.

2

6732-71-6240

BOLT, JOINT

SN: 21563300-UP

6шт.

3

6732-71-6260

GASKET, (K1)

SN: 21563300-UP

12шт.

4

6738-71-5110

TUBE, NO. 1

SN: 21563300-UP

1шт.

5

6738-71-5120

TUBE, NO. 2

SN: 21563300-UP

1шт.

6

6738-71-5130

TUBE, NO. 3

SN: 21563300-UP

1шт.

7

6734-71-5710

BRACKET

SN: 21563300-UP

3шт.

8

6735-71-5830

BRACKET

SN: 21563300-UP

1шт.

9

6734-71-5720

ISOLATOR

SN: 21563300-UP

10шт.

10

6734-71-5520

BOLT

SN: 21563300-UP

13шт.

11

6734-71-5741

BRACKET

SN: 21563300-UP

3шт.

12

6735-71-5820

BRACKET

SN: 21563300-UP

2шт.

13

6735-71-5840

BRACKET

SN: 21563300-UP

3шт.

14

6735-71-5860

ISOLATOR

SN: 21563300-UP

6шт.

15

6735-71-5643

TUBE, NO. 4

SN: 21563300-UP

1шт.

16

6735-71-5653

TUBE, NO. 5

SN: 21563300-UP

1шт.

17

6735-71-5663

TUBE, NO. 6

SN: 21563300-UP

1шт.

18

6734-71-5710

BRACKET

SN: 21563300-UP

2шт.

19

6735-71-5830

BRACKET

SN: 21563300-UP

1шт.

20

6734-71-5720

ISOLATOR

SN: 21563300-UP

4шт.

21

6734-71-5520

BOLT

SN: 21563300-UP

6шт.

22

6734-71-5741

BRACKET

SN: 21563300-UP

1шт.

23

6735-71-5820

BRACKET

SN: 21563300-UP

1шт.

24

6735-71-5840

BRACKET

SN: 21563300-UP

2шт.

25

6735-71-5860

ISOLATOR

SN: 21563300-UP

4шт.

26

6732-71-5760

BRACKET

SN: 21563300-UP

1шт.

27

6734-71-5741

BOLT

SN: 21563300-UP

3шт.

28

04434-50508

CLIP

SN: 21563300-UP

1шт.

29

6732-21-5160

BOLT

SN: 21563300-UP

1шт.

30

6216-64-3990

WASHER

SN: 21563300-UP

1шт.

31

6732-71-3210

NUT

SN: 21563300-UP

1шт.

Выбрано товаров: 31
