ГИДРОЛИНИЯ (ТРУБЫ КРЕПЛЕНИЕ) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) (3-Х СЕКЦИОНН. КЛАПАН)

Запчасти Komatsu WA320-5 ГИДРОЛИНИЯ (ТРУБЫ КРЕПЛЕНИЕ) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) (3-Х СЕКЦИОНН. КЛАПАН) H ГИДРАВЛИКА

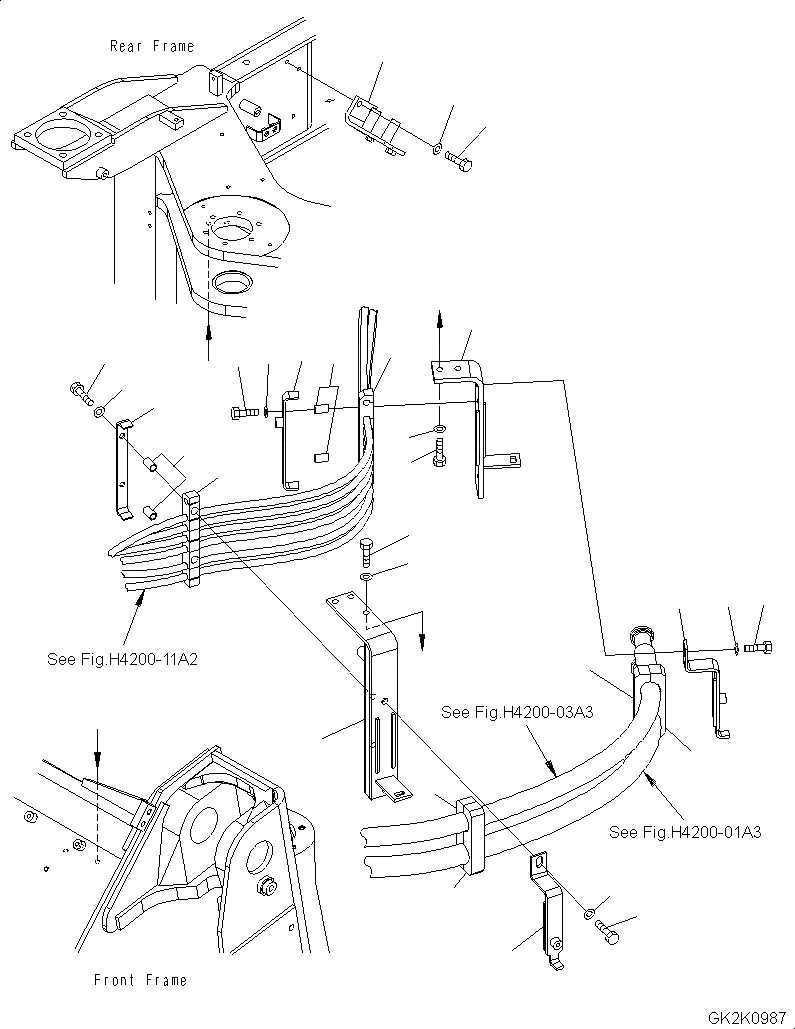

Схема запчастей Komatsu WA320-5 - ГИДРОЛИНИЯ (ТРУБЫ КРЕПЛЕНИЕ) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) (3-Х СЕКЦИОНН. КЛАПАН) H ГИДРАВЛИКА
15
17
16
9
10
7
18
6
9
10
8
18
6
2
17
16
11
12
1
5
5
4
14
13
5
5
3
14
13
a
a
b
b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-62-34332

BRACKET

SN: H50051-UP

1шт.

2

419-62-33930

BRACKET

SN: H50051-UP

1шт.

3

419-62-33921

BRACKET

SN: H50051-UP

1шт.

4

419-62-31920

BRACKET

SN: H50051-UP

1шт.

5

419-62-33711

RUBBER

SN: H50051-UP

4шт.

6

419-877-2330

RUBBER

SN: H50051-UP

2шт.

7

421-877-2360

PLATE

SN: H50051-UP

1шт.

8

419-877-3380

PLATE

SN: H50051-UP

1шт.

9

01010-81050

BOLT

SN: H50051-UP

4шт.

10

01643-31032

WASHER

SN: H50051-UP

4шт.

11

01010-81230

BOLT

SN: H50051-UP

5шт.

12

01643-31232

WASHER

SN: H50051-UP

5шт.

13

01016-51240

BOLT

SN: H50051-UP

2шт.

14

01643-31232

WASHER

SN: H50051-UP

2шт.

15

419-62-31294

BRACKET

SN: H50051-UP

1шт.

16

01010-81020

BOLT

SN: H50051-UP

2шт.

17

01643-31032

WASHER

SN: H50051-UP

2шт.

18

419-43-17910

SPACER

SN: H50051-UP

4шт.

Выбрано товаров: 18
