Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N B10001-UP
/
ЭЛЕКТРИКА
/

КОРПУС АККУМУЛЯТОРА

Запчасти Komatsu WA320-5 КОРПУС АККУМУЛЯТОРА ЭЛЕКТРИКА

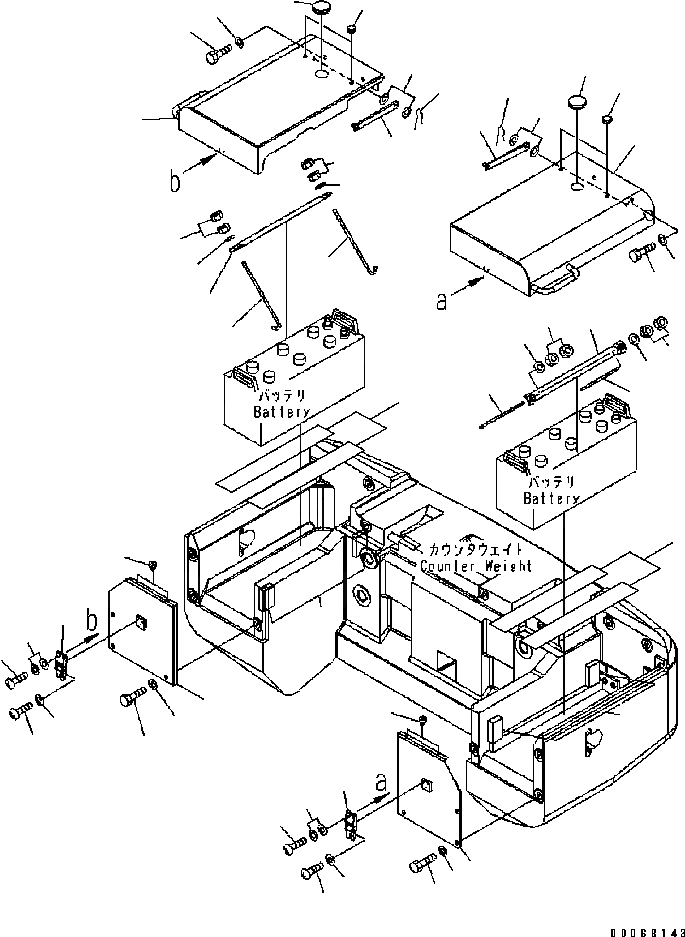

Схема запчастей Komatsu WA320-5 - КОРПУС АККУМУЛЯТОРА ЭЛЕКТРИКА
10
9
16
17
5
8
27
26
37
38
35
36
40
36
37
25
37
38
37
36
35
36
38
39
2
3
1
11
15
13
12
14
19
20
18
39
4
31
29
30
32
28
21
40
38
6
7
34
33
24
23
22

№

Артикул

Название

Примечание

Количество

1

419-06-31114

COVER, L.H.

SN: B10001-UP

1шт.

2

01010-81020

BOLT

SN: B10001-UP

3шт.

3

01643-31032

WASHER

SN: B10001-UP

3шт.

4

415-54-11980

CUSHION

SN: B10001-UP

2шт.

5

419-06-31521

COVER

SN: B10001-UP

1шт.

6

01010-81020

BOLT

SN: B10001-UP

2шт.

7

01643-31032

WASHER

SN: B10001-UP

2шт.

8

421-06-24230

BAR

SN: B10001-UP

1шт.

9

01641-20812

WASHER

SN: B10001-UP

2шт.

10

04052-10833

PIN, SNAP

SN: B10001-UP

1шт.

11

421-09-12322

HOLDER

SN: B10001-UP

1шт.

12

01220-40410

SCREW

SN: B10001-UP

3шт.

13

01220-40410

SCREW

SN: B10001-UP

2шт.

14

01641-20405

WASHER

SN: B10001-UP

3шт.

15

01640-20408

WASHER

SN: B10001-UP

4шт.

16

09415-03614

CAP

SN: B10001-UP

1шт.

17

09415-00706

CAP

SN: B10001-UP

2шт.

18

419-06-31124

COVER, R.H.

SN: B10001-UP

1шт.

19

01010-81020

BOLT

SN: B10001-UP

3шт.

20

01643-31032

WASHER

SN: B10001-UP

3шт.

21

415-54-11980

CUSHION

SN: B10001-UP

2шт.

22

419-06-31531

COVER

SN: B10001-UP

1шт.

23

01010-81020

BOLT

SN: B10001-UP

2шт.

24

01643-31032

WASHER

SN: B10001-UP

2шт.

25

421-06-24230

BAR

SN: B10001-UP

1шт.

26

01641-20812

WASHER

SN: B10001-UP

2шт.

27

04052-10833

PIN, SNAP

SN: B10001-UP

1шт.

28

421-09-12322

HOLDER

SN: B10001-UP

1шт.

29

01220-40410

SCREW

SN: B10001-UP

3шт.

30

01220-40410

SCREW

SN: B10001-UP

2шт.

31

01641-20405

WASHER

SN: B10001-UP

3шт.

32

01640-20408

WASHER

SN: B10001-UP

4шт.

33

09415-03614

CAP

SN: B10001-UP

1шт.

34

09415-00706

CAP

SN: B10001-UP

2шт.

35

419-06-31250

HOLDER

SN: B10001-UP

2шт.

36

419-06-31170

ROD

SN: B10001-UP

4шт.

37

01643-30823

WASHER

SN: B10001-UP

4шт.

38

01580-10806

NUT

SN: B10001-UP

8шт.

39

419-06-31370

RUBBER

SN: B10001-UP

4шт.

40

08007-03549

CUSHION

SN: B10029-UP

4шт.

Выбрано товаров: 40
