Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N B10001-UP
/
OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

УПРАВЛ-Е ТОРМОЗОМ (ACUMULATOR)

Запчасти Komatsu WA320-5 УПРАВЛ-Е ТОРМОЗОМ (ACUMULATOR) OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

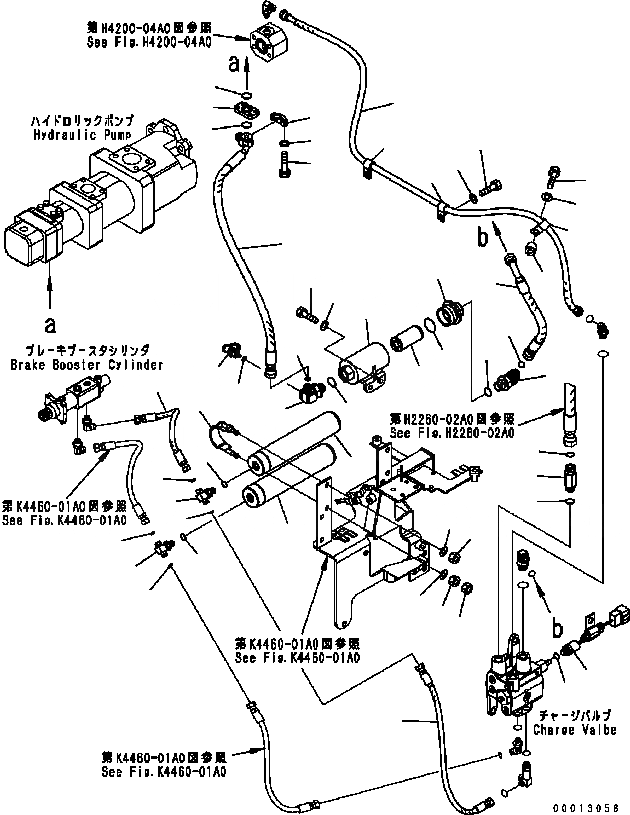

Схема запчастей Komatsu WA320-5 - УПРАВЛ-Е ТОРМОЗОМ (ACUMULATOR) OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
1
33
36
40
39
43
28
26
27
41
22
25
24
42
21
22
25
23
20
22
13
14
15
11
37
38
35
34
30
29
32
31
2
7
5
4
5
4
3
19
18
9
1
7
8
6
8
8
6
8
10
12
16
17

№

Артикул

Название

Примечание

Количество

1

418-43-37401

ACCUMULATOR

SN: B10001-UP

2шт.

2

417-43-37140

CLIP

SN: B10001-UP

4шт.

3

01582-11008

NUT

SN: B10001-UP

4шт.

4

01582-11008

NUT

SN: B10001-UP

8шт.

5

01643-31032

WASHER

SN: B10001-UP

8шт.

6

417-43-37410

TEE

SN: B10001-UP

2шт.

7

07000-12011

O-RING

SN: B10001-UP

2шт.

8

02896-11008

O-RING

SN: B10001-UP

4шт.

9

02765-B02A5

HOSE

SN: B10001-UP

1шт.

10

419-43-37111

HOSE

SN: B10001-UP

1шт.

11

419-43-37230

HOSE

SN: B10001-UP

1шт.

12

07000-13025

O-RING

SN: B10001-UP

1шт.

13

07371-30638

FLANGE

SN: B10001-UP

2шт.

14

01643-50823

WASHER

SN: B10001-UP

4шт.

15

01010-80840

BOLT

SN: B10001-UP

4шт.

16

07373-30600

SPACER

SN: B10001-UP

1шт.

17

07000-13025

O-RING

SN: B10001-UP

1шт.

18

421-43-22912

SWITCH

SN: B10001-UP

1шт.

19

07002-11423

O-RING

SN: B10001-UP

1шт.

20

419-43-37141

HOSE

SN: B10001-UP

1шт.

21

201-03-29160

SPACER

SN: B10001-UP

1шт.

22

04434-51610

CLIP

SN: B10001-UP

3шт.

23

01010-81025

BOLT

SN: B10001-UP

2шт.

24

01010-81035

BOLT

SN: B10001-UP

1шт.

25

01643-31032

WASHER

SN: B10001-UP

3шт.

26

419-43-37150

UNION

SN: B10001-UP

1шт.

27

02896-11015

O-RING

SN: B10001-UP

1шт.

28

07000-12018

O-RING

SN: B10001-UP

1шт.

29

02896-11012

O-RING

SN: B10001-UP

1шт.

30

419-43-37291

ELBOW

SN: B10001-UP

1шт.

31

799-101-5220

NIPPLE

SN: B10001-UP

1шт.

32

07002-11023

O-RING

SN: B10001-UP

1шт.

33

07002-12434

O-RING

SN: B10001-UP

1шт.

34

421-43-22571

CAP

SN: B10001-UP

1шт.

35

421-43-22562

CASE

SN: B10001-UP

1шт.

36

421-43-27920

ELEMENT

SN: B10001-UP

1шт.

37

01010-81025

BOLT

SN: B10001-UP

2шт.

38

01643-31032

WASHER

SN: B10001-UP

2шт.

39

07002-15234

O-RING

SN: B10001-UP

1шт.

40

07002-12434

O-RING

SN: B10001-UP

1шт.

41

11Y-62-12630

ELBOW

SN: B10001-UP

1шт.

42

02766-004A3

HOSE

SN: B10001-UP

1шт.

43

02896-11012

O-RING

SN: B10001-UP

1шт.

Выбрано товаров: 43
