Запчасти Komatsu WA320-5 ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

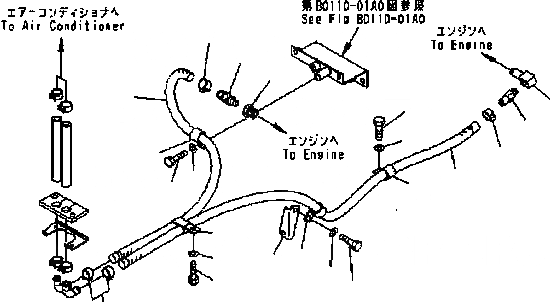

Схема запчастей Komatsu WA320-5 - ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
3
4
2
1
11
12
9
14
16
15
13
10
9
12
11
9
7
8
6
5
17
18

Артикул

Название

Примечание

Количество

1

124-Z11-1530

ADAPTER

SN: B10001-UP

1шт.

2

567-07-15222

ELBOW

SN: B10142-UP

1шт.

|2

0

HOSE JOINT

SN: B10001-B10141

1шт.

3

09483-10511

HOSE

SN: B10001-UP

1шт.

4

09479-02400

CLAMP

SN: B10001-UP

1шт.

5

418-07-25130

ELBOW

SN: B10001-UP

1шт.

6

416-942-1560

CONNECTOR

SN: B10001-UP

1шт.

7

09483-10516

HOSE

SN: B10001-UP

1шт.

8

09479-02400

CLAMP

SN: B10001-UP

1шт.

9

04434-52312

CLIP

SN: B10001-UP

3шт.

10

418-07-31160

BRACKET

SN: B10001-UP

1шт.

11

01010-81020

BOLT

SN: B10001-UP

2шт.

12

01643-31032

WASHER

SN: B10001-UP

2шт.

13

09479-02400

CLAMP

SN: B10001-UP

2шт.

14

421-07-11550

CLIP

SN: B10001-UP

1шт.

15

01010-81020

BOLT

SN: B10001-UP

1шт.

16

01643-31032

WASHER

SN: B10001-UP

1шт.

17

01010-81020

BOLT

SN: B10001-UP

1шт.

18

01643-31032

WASHER

SN: B10001-UP

1шт.

Выбрано товаров: 19
