Запчасти Komatsu WA320-5 Э/ПРОВОДКА ДВИГАТЕЛЯ (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ

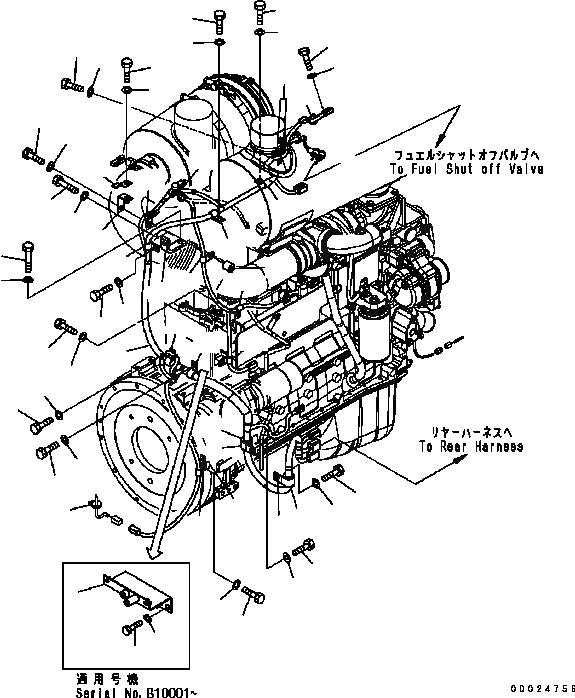

Схема запчастей Komatsu WA320-5 - Э/ПРОВОДКА ДВИГАТЕЛЯ (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ
44
45
2
3
1
50
15
16
12
11
5
6
8
7
42
43
10
9
48
49
32
31
28
4
29
13
14
30
30
33
25
36
30
22
50
18
35
17
25
23
24
34
19
21
20
51
39
47
46
37
38
26
27
20
21
41
40

№

Артикул

Название

Примечание

Количество

1

418-07-32113

BRACKET

SN: B10001-UP

1шт.

2

01010-81220

BOLT

SN: B10001-UP

2шт.

3

01643-31232

WASHER

SN: B10001-UP

2шт.

4

419-06-32353

WIRING HARNESS

SN: B10041-UP

1шт.

|4

419-06-32352

WIRING HARNESS

SN: B10001-B10040

1шт.

5

04434-53212

CLIP

SN: B10001-UP

1шт.

6

07095-20523

CUSHION

SN: B10001-UP

1шт.

7

01010-81020

BOLT

SN: B10001-UP

1шт.

8

01643-31032

WASHER

SN: B10001-UP

1шт.

9

04434-53212

CLIP

SN: B10001-UP

1шт.

10

07095-20523

CUSHION

SN: B10001-UP

1шт.

11

01010-81020

BOLT

SN: B10001-UP

1шт.

12

01643-31032

WASHER

SN: B10001-UP

1шт.

13

04434-51912

CLIP

SN: B10001-UP

1шт.

14

04434-52312

CLIP

SN: B10001-UP

1шт.

15

01010-81020

BOLT

SN: B10001-UP

2шт.

16

01643-31032

WASHER

SN: B10001-UP

2шт.

17

426-01-12360

PLATE

SN: B10001-UP

1шт.

18

04434-51412

CLIP

SN: B10001-UP

1шт.

19

08193-21012

CLIP

SN: B10001-UP

1шт.

20

01010-81020

BOLT

SN: B10001-UP

2шт.

21

01643-31032

WASHER

SN: B10001-UP

2шт.

22

426-07-11130

PLATE

SN: B10001-UP

1шт.

23

01011-81215

BOLT

SN: B10001-UP

1шт.

24

01643-31232

WASHER

SN: B10001-UP

1шт.

25

04434-51412

CLIP

SN: B10001-UP

2шт.

26

01010-81020

BOLT

SN: B10001-UP

1шт.

27

01643-31032

WASHER

SN: B10001-UP

1шт.

28

01010-81025

BOLT

SN: B10001-UP

1шт.

29

01643-31032

WASHER

SN: B10001-UP

1шт.

30

04434-51012

CLIP

SN: B10001-UP

3шт.

31

01010-81020

BOLT

SN: B10001-UP

1шт.

32

01643-31032

WASHER

SN: B10001-UP

1шт.

33

195-33-11220

SPACER

SN: B10001-UP

1шт.

34

01050-51245

BOLT

SN: B10001-UP

1шт.

35

01643-31232

WASHER

SN: B10001-UP

1шт.

36

04434-51412

CLIP

SN: B10001-UP

1шт.

37

01010-81020

BOLT

SN: B10001-UP

1шт.

38

01643-31032

WASHER

SN: B10001-UP

1шт.

39

04434-51012

CLIP

SN: B10001-UP

2шт.

40

01010-81020

BOLT

SN: B10001-UP

2шт.

41

01643-31032

WASHER

SN: B10001-UP

2шт.

42

42A-942-1270

PLATE

SN: B10001-UP

1шт.

43

04434-51012

CLIP

SN: B10001-UP

1шт.

44

01010-81020

BOLT

SN: B10001-UP

1шт.

45

01643-31032

WASHER

SN: B10001-UP

1шт.

46

01010-81020

BOLT

SN: B10001-UP

1шт.

47

01643-31032

WASHER

SN: B10001-UP

1шт.

48

01010-81016

BOLT

SN: B10001-UP

1шт.

49

01643-31032

WASHER

SN: B10001-UP

1шт.

50

08034-40521

BAND

SN: B10001-UP

2шт.

51

08034-00310

BAND

SN: B10001-UP

1шт.

Выбрано товаров: 52
