OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

ПОЛ (УПРАВЛЕНИЕ ПОГРУЗКОЙ) (/) (КЛАПАН PPC И РЫЧАГ) (-РЫЧАГ) (№B-B8)

Запчасти Komatsu WA320-5 ПОЛ (УПРАВЛЕНИЕ ПОГРУЗКОЙ) (/) (КЛАПАН PPC И РЫЧАГ) (-РЫЧАГ) (№B-B8) OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

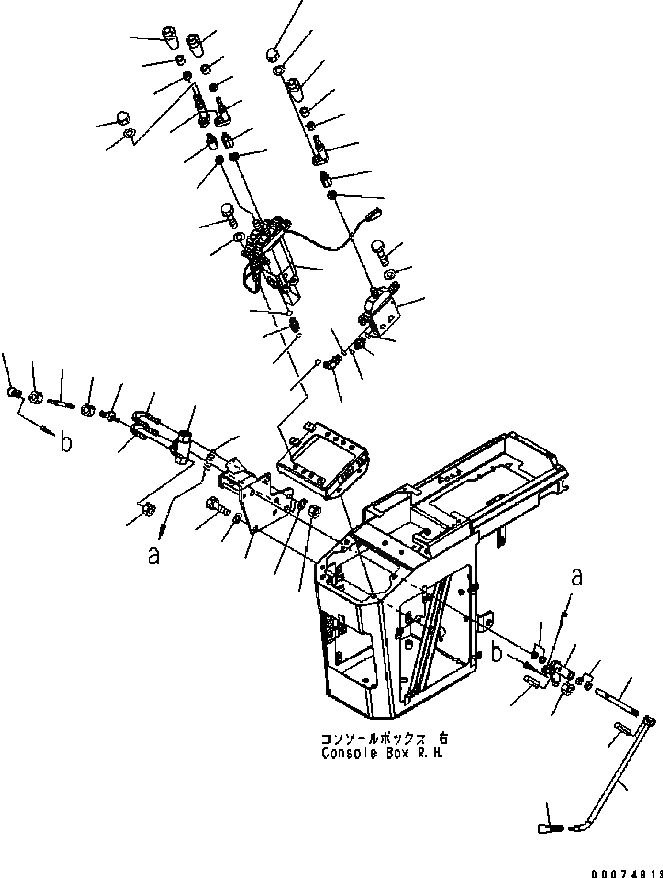

Схема запчастей Komatsu WA320-5 - ПОЛ (УПРАВЛЕНИЕ ПОГРУЗКОЙ) (/) (КЛАПАН PPC И РЫЧАГ) (-РЫЧАГ) (№B-B8) OPERATOR’S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
33
31
32
19
21
20
27
1
32
30
33
4
2
3
6
5
16
49
39
36
53
36
35
34
37
38
40
38
52
51
46
48
47
53
50
41
43
42
44
45
50
26
23
22
25
24
29
13
15
16
15
8
18
17
12
11
14
9
10
7
28

№

Артикул

Название

Примечание

Количество

1

702-16-03812

PILOT VALVE

SN: B10001-B10228

1шт.

2

21N-64-37130

UNION

SN: B10001-B10228

4шт.

3

07002-11423

O-RING

SN: B10001-B10228

4шт.

4

02896-11009

O-RING

SN: B10001-B10228

4шт.

5

01010-81025

BOLT

SN: B10001-B10228

4шт.

6

01643-31032

WASHER

SN: B10001-B10228

4шт.

|7

418-43-38411

LEVER ASS'Y

SN: B10001-B10228

1шт.

7

23S-43-31550

NUT

SN: B10001-B10228

1шт.

8

421-43-37591

LEVER

SN: B10001-B10228

1шт.

9

421-43-38332

KNOB

SN: B10001-B10228

1шт.

10

421-43-38430

COLLAR

SN: B10001-B10228

1шт.

|11

418-43-38421

LEVER ASS'Y

SN: B10001-B10228

1шт.

11

421-43-38430

COLLAR

SN: B10001-B10228

1шт.

12

23S-43-31550

NUT

SN: B10001-B10228

1шт.

13

421-43-37591

LEVER

SN: B10001-B10228

1шт.

14

421-43-38332

KNOB

SN: B10001-B10228

1шт.

15

23S-43-51111

LEVER

SN: B10001-B10228

2шт.

16

01583-11408

NUT

SN: B10001-B10228

2шт.

17

01546-10812

NUT

SN: B10001-B10228

2шт.

18

01643-50823

WASHER

SN: B10001-B10228

2шт.

19

702-16-03370

PILOT VALVE

SN: B10001-B10228

1шт.

20

01010-81025

BOLT

SN: B10001-B10228

2шт.

21

01643-31032

WASHER

SN: B10001-B10228

2шт.

|22

418-43-38421

LEVER ASS'Y

SN: B10001-B10228

1шт.

22

23S-43-31550

NUT

SN: B10001-B10228

1шт.

23

421-43-37591

LEVER

SN: B10001-B10228

1шт.

24

421-43-38332

KNOB

SN: B10001-B10228

1шт.

25

421-43-38430

COLLAR

SN: B10001-B10228

1шт.

26

23S-43-51111

LEVER

SN: B10001-B10228

1шт.

27

01583-11408

NUT

SN: B10001-B10228

1шт.

28

01546-10812

NUT

SN: B10001-B10228

1шт.

29

01643-50823

WASHER

SN: B10001-B10228

1шт.

30

21W-62-43980

ELBOW

SN: B10001-B10228

1шт.

31

11Y-62-12140

NIPPLE

SN: B10001-B10228

1шт.

32

07000-12011

O-RING

SN: B10001-B10228

2шт.

33

02896-11008

O-RING

SN: B10001-B10228

2шт.

34

418-43-38142

LEVER

SN: B10001-B10228

1шт.

35

09305-00800

KNOB

SN: B10001-B10228

1шт.

36

04025-00520

PIN

SN: B10001-B10228

2шт.

37

418-43-38131

SHAFT

SN: B10001-B10228

1шт.

38

421-09-21220

BUSHING

SN: B10001-B10228

4шт.

39

203-43-21370

SPRING

SN: B10001-B10228

1шт.

40

418-43-38120

LEVER

SN: B10001-B10228

1шт.

41

04256-40615

JOINT

SN: B10001-B10228

1шт.

42

418-43-28150

ROD

SN: B10001-B10228

1шт.

43

01580-10605

NUT

SN: B10001-B10228

1шт.

44

01508-40603

NUT

SN: B10001-B10228

1шт.

45

04256-50616

JOINT

SN: B10001-B10228

1шт.

46

418-43-38112

BRACKET

SN: B10001-B10228

1шт.

47

01010-81220

BOLT

SN: B10001-B10228

2шт.

48

01643-31232

WASHER

SN: B10001-B10228

2шт.

49

20Y-62-15651

VALVE

SN: B10001-B10228

1шт.

50

07283-33442

CLIP

SN: B10001-B10228

2шт.

51

01643-31032

WASHER

SN: B10001-B10228

4шт.

52

01597-01009

NUT

SN: B10001-B10228

4шт.

53

426-09-11130

NUT

SN: B10001-B10228

2шт.

Выбрано товаров: 56
