Запчасти Komatsu WA320-5 ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА) ГИДРАВЛИКА

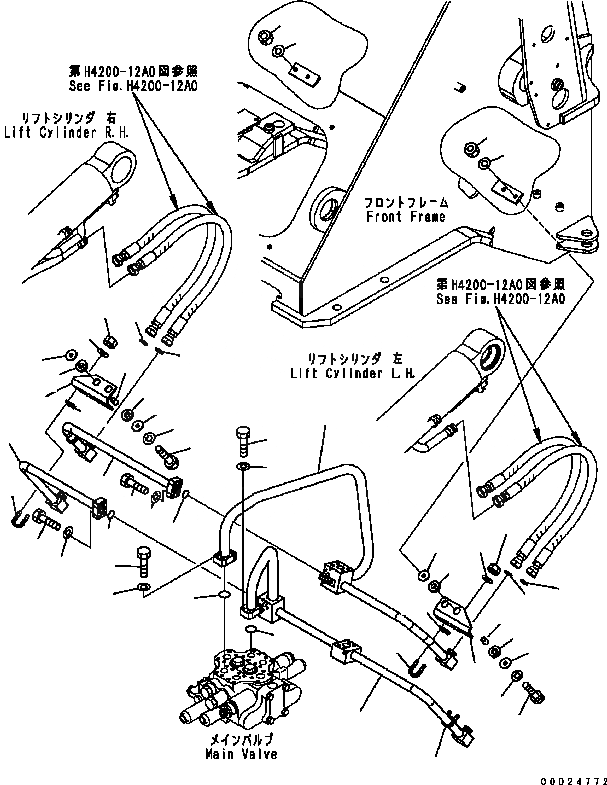

Схема запчастей Komatsu WA320-5 - ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА) ГИДРАВЛИКА
14
15
1
26
34
23
33
12
2
25
32
24
26
27
28
21
31
11
31
13
3
5
4
18
10
8
9
6
20
19
31
16
22
32
26
28
27
24
7
25
26
23
34
33
17
29
30
30
29

№

Артикул

Название

Примечание

Количество

1

419-62-34182

TUBE

SN: B10001-UP

1шт.

2

02896-11018

O-RING

SN: B10001-UP

1шт.

3

07000-13035

O-RING

SN: B10001-UP

1шт.

4

07372-21045

BOLT

SN: B10001-UP

4шт.

5

01643-51032

WASHER

SN: B10001-UP

4шт.

6

419-62-33271

TUBE

SN: B10001-UP

1шт.

7

02896-11018

O-RING

SN: B10001-UP

1шт.

8

07000-13025

O-RING

SN: B10001-UP

1шт.

9

01010-80835

BOLT

SN: B10001-UP

4шт.

10

01643-50823

WASHER

SN: B10001-UP

4шт.

11

419-62-34162

TUBE

SN: B10001-UP

1шт.

12

02896-11018

O-RING

SN: B10001-UP

1шт.

13

07000-13035

O-RING

SN: B10001-UP

1шт.

14

07372-21045

BOLT

SN: B10001-UP

4шт.

15

01643-51032

WASHER

SN: B10001-UP

4шт.

16

419-62-33250

TUBE

SN: B10001-UP

1шт.

17

02896-11018

O-RING

SN: B10001-UP

1шт.

18

07000-13025

O-RING

SN: B10001-UP

1шт.

19

01010-80835

BOLT

SN: B10001-UP

4шт.

20

01643-50823

WASHER

SN: B10001-UP

4шт.

21

423-62-23710

BRACKET

SN: B10001-UP

1шт.

22

423-62-23720

BRACKET

SN: B10001-UP

1шт.

23

415-64-13130

CUSHION

SN: B10001-UP

4шт.

24

419-43-17930

CUSHION

SN: B10001-UP

4шт.

25

417-54-13470

SPACER

SN: B10001-UP

4шт.

26

415-64-13120

WASHER

SN: B10001-UP

8шт.

27

01010-81060

BOLT

SN: B10001-UP

4шт.

28

01643-31032

WASHER

SN: B10001-UP

4шт.

29

01580-11008

NUT

SN: B10001-UP

4шт.

30

01643-31032

WASHER

SN: B10001-UP

4шт.

31

07283-32738

CLIP

SN: B10001-UP

4шт.

32

07283-52737

SEAT

SN: B10001-UP

4шт.

33

01597-01009

NUT

SN: B10001-UP

8шт.

34

01643-31032

WASHER

SN: B10001-UP

8шт.

Выбрано товаров: 34
