Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N B10001-UP
/
ГИДРАВЛИКА
/

ГИДРОЛИНИЯ (ТРУБЫ КРЕПЛЕНИЕ)

Запчасти Komatsu WA320-5 ГИДРОЛИНИЯ (ТРУБЫ КРЕПЛЕНИЕ) ГИДРАВЛИКА

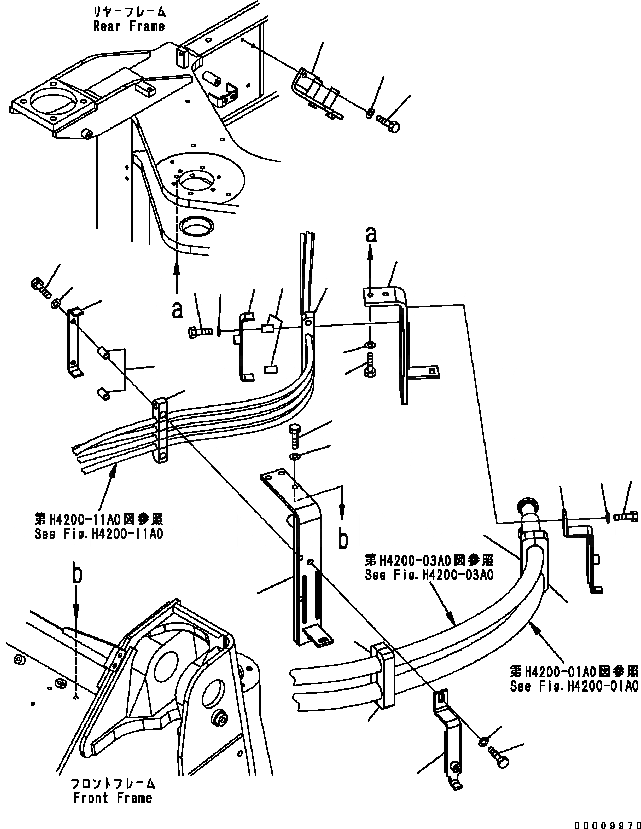

Схема запчастей Komatsu WA320-5 - ГИДРОЛИНИЯ (ТРУБЫ КРЕПЛЕНИЕ) ГИДРАВЛИКА
12
11
16
17
2
3
14
13
5
5
1
5
6
18
9
10
8
18
6
7
10
9
5
4
13
14
16
17
15

№

Артикул

Название

Примечание

Количество

1

419-62-34332

BRACKET

SN: B10001-UP

1шт.

2

419-62-33930

BRACKET

SN: B10001-UP

1шт.

3

419-62-33922

BRACKET

SN: B10001-UP

1шт.

4

419-62-31920

BRACKET

SN: B10001-UP

1шт.

5

419-62-33711

RUBBER

SN: B10001-UP

4шт.

6

419-62-23990

RUBBER

SN: B10001-UP

2шт.

7

421-62-23730

PLATE

SN: B10001-UP

1шт.

8

419-62-34390

BRACKET

SN: B10001-UP

1шт.

9

01010-81050

BOLT

SN: B10001-UP

4шт.

10

01643-31032

WASHER

SN: B10001-UP

4шт.

11

01010-81230

BOLT

SN: B10001-UP

5шт.

12

01643-31232

WASHER

SN: B10001-UP

5шт.

13

01010-81240

BOLT

SN: B10001-UP

2шт.

14

01643-31232

WASHER

SN: B10001-UP

2шт.

15

419-62-31294

BRACKET

SN: B10001-UP

1шт.

16

01010-81020

BOLT

SN: B10001-UP

2шт.

17

01643-31032

WASHER

SN: B10001-UP

2шт.

18

419-43-17910

SPACER

SN: B10001-UP

4шт.

Выбрано товаров: 18
