Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N B10001-UP
/
ГИДРАВЛИКА
/

ГИДРОЛИНИЯ (ВОЗВРАТНАЯ ЛИНИЯ/) (ДЛЯ SUGAR CANE) (№B-B)

Запчасти Komatsu WA320-5 ГИДРОЛИНИЯ (ВОЗВРАТНАЯ ЛИНИЯ/) (ДЛЯ SUGAR CANE) (№B-B) ГИДРАВЛИКА

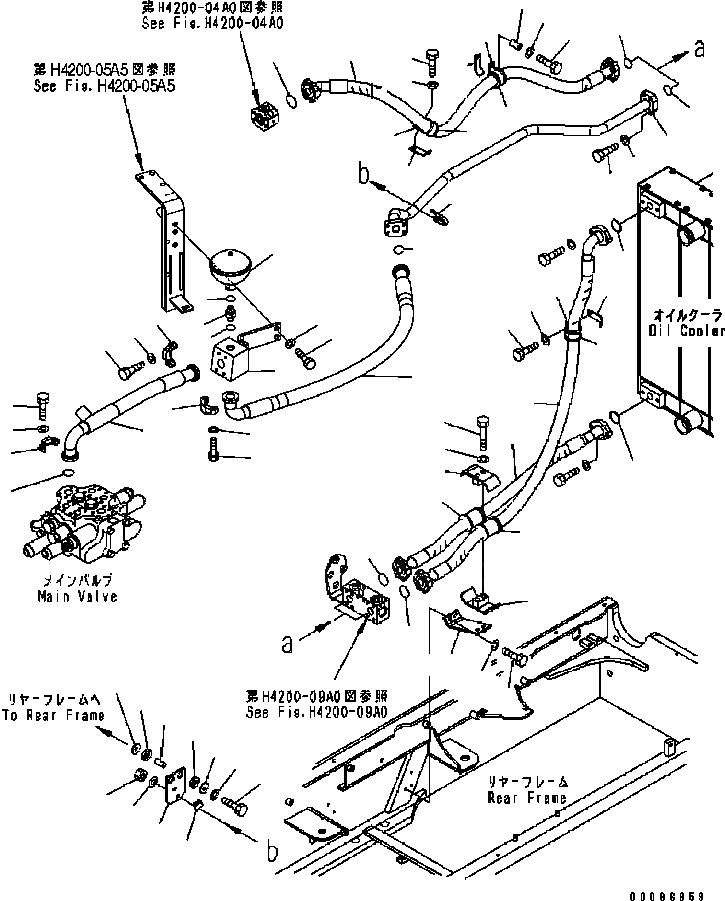

Схема запчастей Komatsu WA320-5 - ГИДРОЛИНИЯ (ВОЗВРАТНАЯ ЛИНИЯ/) (ДЛЯ SUGAR CANE) (№B-B) ГИДРАВЛИКА
29
13
25
15
17
9
13
13
42
43
41
30
29
31
31
30
40
39
12
13
4
5
2
8
7
6
7
13
29
31
13
10
39
40
30
11
35
36
33
34
34
33
13
37
38
32
13
19
20
21
22
24
23
21
26
18
27
28
3
17
16
1
14
16
17
14
16
17
14
13

№

Артикул

Название

Примечание

Количество

1

419-62-34830

HOSE

SN: B10403-B10615

1шт.

2

419-62-34840

HOSE

SN: B10403-B10615

1шт.

3

419-62-34820

BLOCK

SN: B10403-B10615

1шт.

4

01010-81235

BOLT

SN: B10403-B10615

2шт.

5

01643-31232

WASHER

SN: B10403-B10615

2шт.

6

203-973-5610

UNION

SN: B10403-B10615

1шт.

7

07002-12034

O-RING

SN: B10403-B10615

2шт.

8

418-62-33680

ACCUMULATOR

SN: B10403-B10615

1шт.

9

419-62-31252

TUBE

SN: B10186-B10615

1шт.

10

419-62-33385

HOSE

SN: B10186-B10615

1шт.

11

419-62-33394

HOSE

SN: B10186-B10615

1шт.

12

419-62-33683

HOSE

SN: B10186-B10615

1шт.

13

07000-13038

O-RING

SN: B10403-B10615

11шт.

14

07371-31255

FLANGE, SPLIT

SN: B10403-B10615

16шт.

15

07372-21040

BOLT

SN: B10403-B10615

4шт.

16

07372-21035

BOLT

SN: B10403-B10615

32шт.

17

01643-51032

WASHER

SN: B10403-B10615

36шт.

18

419-62-31261

PLATE

SN: B10186-B10615

1шт.

19

01010-81050

BOLT

SN: B10186-B10615

2шт.

20

01643-31032

WASHER

SN: B10186-B10615

2шт.

21

415-64-13120

WASHER

SN: B10186-B10615

4шт.

22

419-43-17930

CUSHION

SN: B10186-B10615

2шт.

23

415-64-13130

CUSHION

SN: B10186-B10615

2шт.

24

417-62-14130

SPACER

SN: B10186-B10615

2шт.

25

07283-33450

CLIP

SN: B10186-B10615

1шт.

26

07283-53444

SEAT

SN: B10186-B10615

1шт.

27

01643-31032

WASHER

SN: B10186-B10615

2шт.

28

01597-01009

NUT

SN: B10186-B10615

2шт.

29

419-62-32130

CLAMP

SN: B10226-B10615

3шт.

30

419-62-32140

CLAMP

SN: B10226-B10615

3шт.

31

419-62-32150

CUSHION

SN: B10226-B10615

3шт.

32

419-62-33141

BRACKET

SN: B10186-B10615

1шт.

33

07094-31228

CLAMP

SN: B10186-B10615

2шт.

34

07095-01241

CUSHION

SN: B10186-B10615

2шт.

35

01010-81290

BOLT

SN: B10186-B10615

2шт.

36

01643-31232

WASHER

SN: B10186-B10615

2шт.

37

01010-81025

BOLT

SN: B10186-B10615

2шт.

38

01643-31032

WASHER

SN: B10186-B10615

2шт.

39

01010-81030

BOLT

SN: B10226-B10615

2шт.

40

01643-31032

WASHER

SN: B10226-B10615

2шт.

41

22D-62-12440

SPACER

SN: B10226-B10615

1шт.

42

01010-81070

BOLT

SN: B10226-B10615

1шт.

43

01643-31032

WASHER

SN: B10226-B10615

1шт.

Выбрано товаров: 43
