Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N B10001-UP
/
ГИДРАВЛИКА
/

ГИДРОЛИНИЯ ОСНОВН. ЛИНИЯ (/) (4-Х СЕКЦИОНН. КЛАПАН)

Запчасти Komatsu WA320-5 ГИДРОЛИНИЯ ОСНОВН. ЛИНИЯ (/) (4-Х СЕКЦИОНН. КЛАПАН) ГИДРАВЛИКА

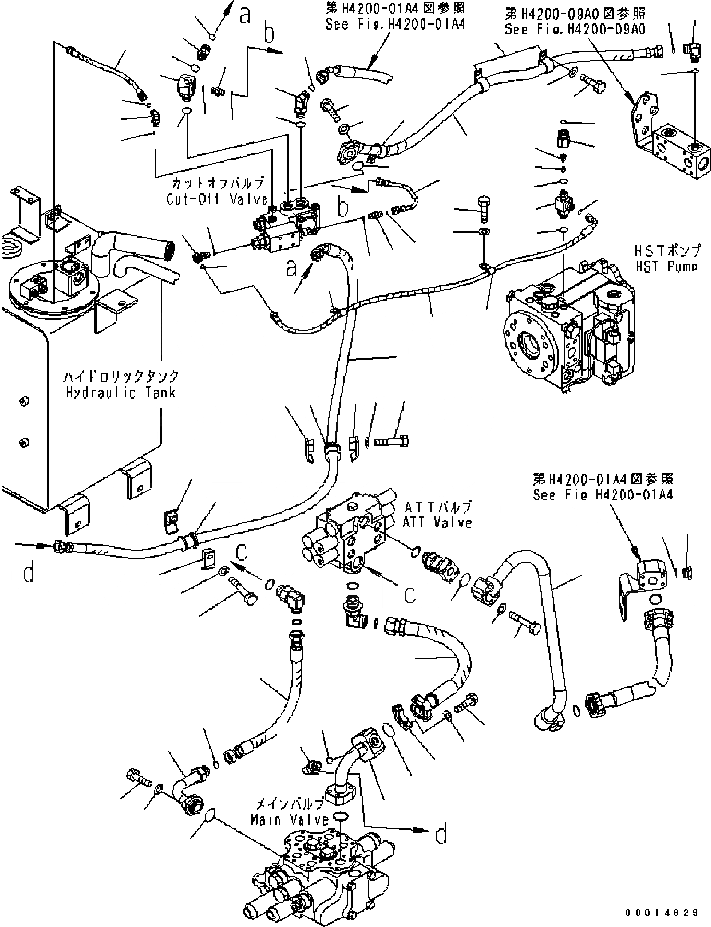

Схема запчастей Komatsu WA320-5 - ГИДРОЛИНИЯ ОСНОВН. ЛИНИЯ (/) (4-Х СЕКЦИОНН. КЛАПАН) ГИДРАВЛИКА
21
19
20
18
16
17
31
29
36
25
26
28
12
22
38
39
27
30
36
33
35
37
5
23
37
36
35
34
35
34
36
11
35
36
11
1
21
32
21
3
4
2
24
14
15
16
13
8
9
6
7
6
6
7
10
11
43
45
46
44
53
57
56
55
54
42
41
52
49
47
8
9
6
40
48
51
50

№

Артикул

Название

Примечание

Количество

1

02782-10522

ELBOW

SN: B10001-UP

1шт.

2

419-62-31374

ELBOW

SN: B10001-UP

1шт.

3

02781-00516

UNION

SN: B10001-UP

1шт.

4

07002-12034

O-RING

SN: B10001-UP

1шт.

5

419-V88-3380

HOSE

SN: B10001-UP

1шт.

6

07094-10518

CLAMP

SN: B10001-UP

4шт.

7

07095-00526

CUSHION

SN: B10001-UP

2шт.

8

01010-81265

BOLT

SN: B10001-UP

2шт.

9

01643-31232

WASHER

SN: B10001-UP

2шт.

10

07040-12412

PLUG

SN: B10001-UP

1шт.

11

07002-12434

O-RING

SN: B10001-UP

3шт.

12

419-62-33764

HOSE

SN: B10001-UP

1шт.

13

07000-13025

O-RING

SN: B10001-UP

1шт.

14

01010-81035

BOLT

SN: B10001-UP

2шт.

15

01643-31032

WASHER

SN: B10001-UP

2шт.

16

04434-52712

CLIP

SN: B10001-UP

3шт.

17

01010-81020

BOLT

SN: B10001-UP

3шт.

18

01643-31032

WASHER

SN: B10001-UP

3шт.

19

02782-10516

ELBOW

SN: B10001-UP

1шт.

20

07002-12034

O-RING

SN: B10001-UP

1шт.

21

02896-11015

O-RING

SN: B10001-UP

3шт.

22

419-62-31630

TUBE

SN: B10001-UP

1шт.

23

419-62-33355

HOSE

SN: B10001-UP

1шт.

24

419-62-33882

HOSE

SN: B10001-UP

1шт.

|25

419-18-31562

VALVE ASS'Y

SN: B10001-UP

1шт.

25

07000-12010

O-RING

SN: B10001-UP

1шт.

26

20U-60-22310

POPPET

SN: B10001-UP

1шт.

27

419-18-31523

ELBOW

SN: B10001-UP

1шт.

28

419-18-31551

PLUG

SN: B10001-UP

1шт.

29

419-62-31670

JOINT

SN: B10001-UP

1шт.

30

07002-11423

O-RING

SN: B10001-UP

1шт.

31

02896-11009

O-RING

SN: B10001-UP

1шт.

32

02781-0021D

UNION

SN: B10001-UP

1шт.

33

21W-62-43930

NIPLLE

SN: B10001-UP

1шт.

34

02782-10210

ELBOW

SN: B10001-UP

2шт.

35

07002-11423

O-RING

SN: B10001-UP

4шт.

36

02896-11008

O-RING

SN: B10001-UP

5шт.

37

04434-51212

CLIP

SN: B10001-UP

2шт.

38

01010-81025

BOLT

SN: B10001-UP

1шт.

39

01643-31032

WASHER

SN: B10001-UP

1шт.

40

419-V88-3180

TUBE

SN: B10001-UP

1шт.

41

02782-10516

ELBOW

SN: B10001-UP

1шт.

42

07002-12034

O-RING

SN: B10001-UP

1шт.

43

419-V88-3151

TUBE

SN: B10001-UP

1шт.

44

07000-13035

O-RING

SN: B10001-UP

1шт.

45

01010-81050

BOLT

SN: B10001-UP

4шт.

46

01643-31032

WASHER

SN: B10001-UP

4шт.

47

423-V88-3420

TUBE

SN: B10001-UP

1шт.

48

07000-13035

O-RING

SN: B10001-UP

1шт.

49

02896-11018

O-RING

SN: B10001-UP

1шт.

50

01010-81030

BOLT

SN: B10001-UP

2шт.

51

01643-31032

WASHER

SN: B10001-UP

2шт.

52

02762-006A4

HOSE

SN: B10001-UP

1шт.

53

419-V88-3490

HOSE

SN: B10001-UP

1шт.

54

07000-13038

O-RING

SN: B10001-UP

1шт.

55

07371-31255

FLANGE, SPLIT

SN: B10001-UP

2шт.

56

07372-21035

BOLT

SN: B10001-UP

4шт.

57

01643-51032

WASHER

SN: B10001-UP

4шт.

Выбрано товаров: 58
