Komatsu
/
Погрузчики фронтальные
/
WA320-5 S/N B10001-UP
/
ГИДРАВЛИКА
/

ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ

Запчасти Komatsu WA320-5 ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ ГИДРАВЛИКА

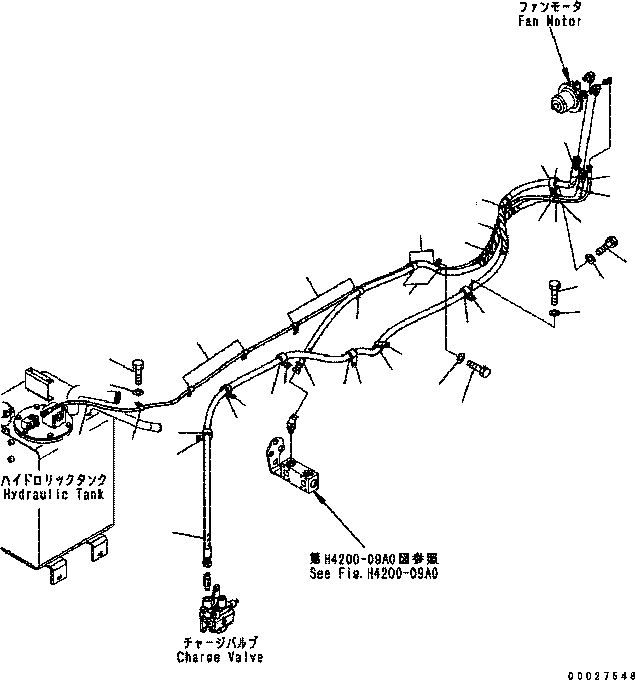

Схема запчастей Komatsu WA320-5 - ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ ГИДРАВЛИКА
12
13
5
4
3
2
7
6
9
10
15
1A
14A
8A
15
5
4
1
14
8
11
11
15
5
4
5
4
4
5
4
5
15
1
5
4
15
17
16
14
8

№

Артикул

Название

Примечание

Количество

1

419-03-33324

HOSE

SN: B10001-UP

1шт.

1A

08210-01803

SPIRAL TUBE

SN: B10001-UP

1шт.

2

01010-81020

BOLT

SN: B10001-UP

6шт.

3

01643-31032

WASHER

SN: B10001-UP

6шт.

4

04434-53212

CLIP

SN: B10001-UP

7шт.

5

07095-20523

CUSHION

SN: B10001-UP

7шт.

6

01010-81030

BOLT

SN: B10001-UP

1шт.

7

01643-31032

WASHER

SN: B10001-UP

1шт.

8

419-03-33343

HOSE

SN: B10001-UP

1шт.

8A

08210-01803

SPIRAL TUBE

SN: B10001-UP

1шт.

9

04434-53412

CLIP

SN: B10001-UP

1шт.

10

07095-20627

CUSHION

SN: B10001-UP

1шт.

11

04434-52310

CLIP

SN: B10001-UP

3шт.

12

01010-81020

BOLT

SN: B10001-UP

3шт.

13

01643-31032

WASHER

SN: B10001-UP

3шт.

14

419-03-33334

HOSE

SN: B10001-UP

1шт.

14A

08210-01203

SPIRAL TUBE

SN: B10001-UP

1шт.

15

04434-51210

CLIP

SN: B10001-UP

8шт.

16

01010-81020

BOLT

SN: B10001-UP

3шт.

17

01643-31032

WASHER

SN: B10001-UP

3шт.

Выбрано товаров: 20
