FIG NO. M-A ПЕРЕДН. КРЫЛО

Запчасти Komatsu WA320-3MC FIG NO. M-A ПЕРЕДН. КРЫЛО ЧАСТИ КОРПУСА

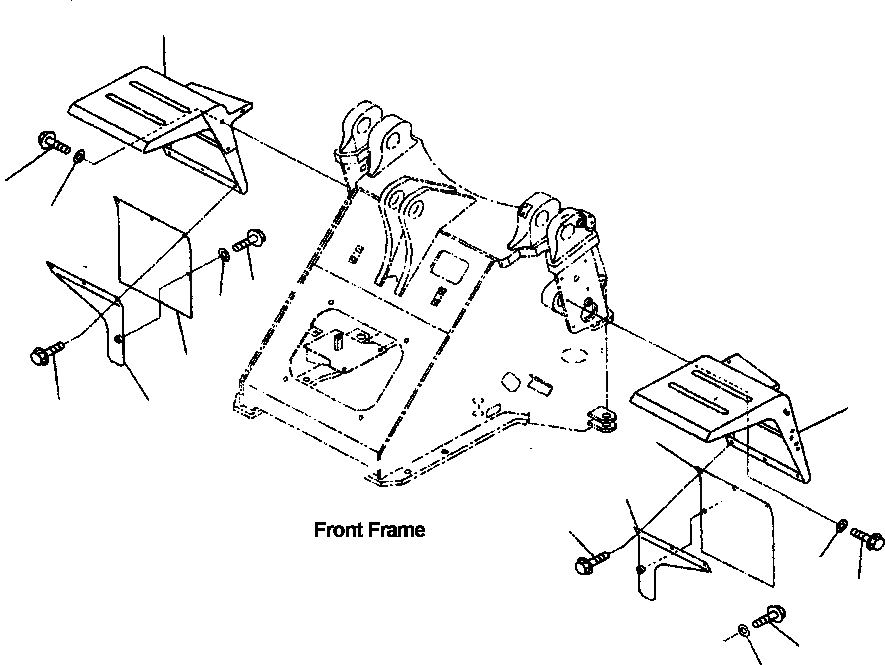

Схема запчастей Komatsu WA320-3MC - FIG NO. M-A ПЕРЕДН. КРЫЛО ЧАСТИ КОРПУСА
4
5
6
13
14
11
1
13
12
7
8
9
3
2
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-54-24911

FENDER, L.H

1шт.

2

01435-01230

BOLT

3шт.

3

01643-31232

WASHER

3шт.

4

419-54-24921

FENDER, R.H

1шт.

5

01435-01230

BOLT

3шт.

6

01643-31232

WASHER

3шт.

7

419-54-24230

SHEET

1шт.

8

419-54-24260

PLATE, L.H

1шт.

9

01435-01025

BOLT

4шт.

10

415-64-13120

WASHER

1шт.

11

419-54-24230

SHEET

1шт.

12

419-54-24270

PLATE, R.H

1шт.

13

01435-01025

BOLT

4шт.

14

415-64-13120

WASHER

1шт.
