Komatsu
/
Погрузчики фронтальные
/
WA320-3MC S/N A31001-Up
/
ГИДРАВЛИКА
/

FIG NO. H-A ГИДР. БАК. ТРУБЫ

Запчасти Komatsu WA320-3MC FIG NO. H-A ГИДР. БАК. ТРУБЫ ГИДРАВЛИКА

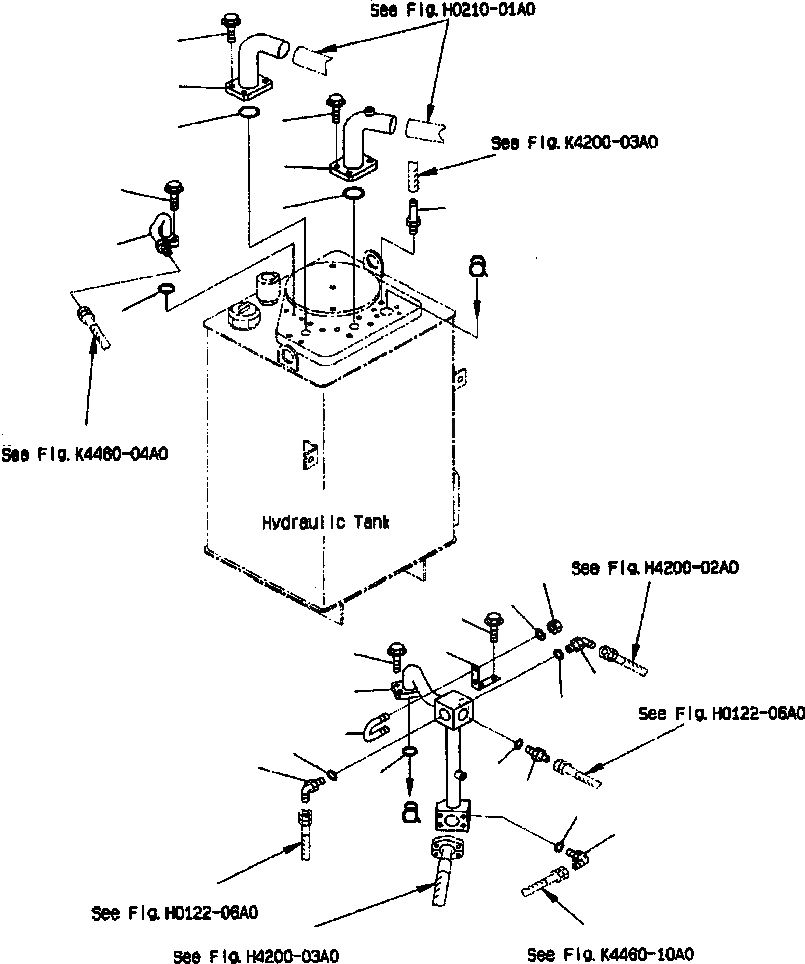

Схема запчастей Komatsu WA320-3MC - FIG NO. H-A ГИДР. БАК. ТРУБЫ ГИДРАВЛИКА
7
4
7
6
5
3
22
6
1
2
12
20
21
18
17
16
23
14
24
19
11
10
15
13
9
8

№

Артикул

Название

Примечание

Количество

1

419-62-23470

TUBE

1шт.

2

07000-13025

O-RING

1шт.

3

01435-01030

BOLT

2шт.

4

419-62-23590

TUBE

1шт.

5

419-62-23540

TUBE

1шт.

6

07000-12060

O-RING

2шт.

7

01435-01235

BOLT

8шт.

8

07235-10422

ELBOW

1шт.

9

07002-12034

O-RING

1шт.

10

07235-10210

ELBOW

1шт.

11

07002-11423

O-RING

1шт.

12

07230-20522

UNION

1шт.

13

07002-12434

O-RING

1шт.

14

419-62-23350

TUBE

1шт.

15

07000-13042

O-RING

1шт.

16

01435-01035

BOLT

4шт.

17

419-62-23360

BRACKET

1шт.

18

01435-01020

BOLT

2шт.

19

07283-23442

CLIP

1шт.

20

01597-01009

NUT

2шт.

21

01643-31032

WASHER

2шт.

22

421-62-A1440

NIPPLE

1шт.

23

07236-10628

ELBOW

1шт.

24

07002-12434

O-RING

1шт.

Выбрано товаров: 24
