Komatsu
/
Погрузчики фронтальные
/
WA320-3L S/N A30001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

FIG. K-A ТОРМОЗ. МАСЛОПРОВОДЯЩАЯ ЛИНИЯ - КЛАПАН АККУМУЛЯТОРА - АККУМУЛЯТОР

Запчасти Komatsu WA320-3L FIG. K-A ТОРМОЗ. МАСЛОПРОВОДЯЩАЯ ЛИНИЯ - КЛАПАН АККУМУЛЯТОРА - АККУМУЛЯТОР КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

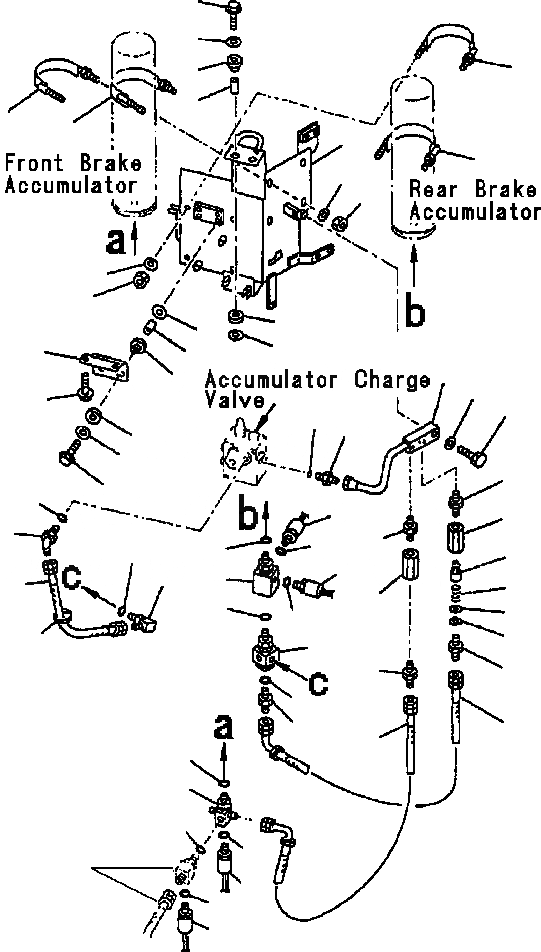

Схема запчастей Komatsu WA320-3L - FIG. K-A ТОРМОЗ. МАСЛОПРОВОДЯЩАЯ ЛИНИЯ - КЛАПАН АККУМУЛЯТОРА - АККУМУЛЯТОР КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
6
5
9
3
2
9
9
1
9
10
31
10
11
4
5
5
7
2
12
3
14
8
13
16
15
4
5
22
6
42
33
17
41
34
22
44
31
18
32
43
30
40
19
17
29
20
34
21
45
25
25
27
23
26
24
36
35
39
39
46
37
39
38
28

№

Артикул

Название

Примечание

Количество

1

423-43-27360

BRACKET

SN: A30001--UP

1шт.

2

417-54-13470

SPACER

SN: A30001--UP

4шт.

3

419-43-17930

CUSHION

SN: A30001--UP

4шт.

4

415-64-13130

CUSHION

SN: A30001--UP

4шт.

5

419-43-17920

WASHER

SN: A30001--UP

8шт.

6

01435-01245

BOLT

SN: A30001--UP

4шт.

7

423-43-27370

PLATE

SN: A30001--UP

1шт.

8

01435-01220

BOLT

SN: A30001--UP

2шт.

9

421-43-22360

CLAMP, ACCUMULATOR CYLINDERS

SN: A30001--UP

4шт.

10

01643-31232

WASHER

SN: A30001--UP

16шт.

11

421-40-12440

NUT

SN: A30001--UP

12шт.

12

423-43-27470

TUBE

SN: A30001--UP

1шт.

13

01010-51050

BOLT

SN: A30001--UP

1шт.

14

01643-31032

WASHER

SN: A30001--UP

1шт.

15

423-43-27460

CONNECTOR

SN: A30001--UP

1шт.

16

07002-11423

ORING

SN: A30001--UP

1шт.

|$16

421-43-22951

VALVE ASSEMBLY, CHECK

SN: A30001--UP

2шт.

17

419-43-27571

BODY

SN: A30001--UP

1шт.

18

419-43-27580

POPPET

SN: A30001--UP

1шт.

19

419-43-27590

SPRING

SN: A30001--UP

1шт.

20

205-60-51420

SEAT

SN: A30001--UP

1шт.

21

04065-01410

RING

SN: A30001--UP

1шт.

22

07325-30300

NIPPLE

SN: A30001--UP

2шт.

23

423-43-27420

HOSE

SN: A30001--UP

1шт.

24

423-43-27430

HOSE

SN: A30001--UP

1шт.

25

421-09-12730

CONNECTOR

SN: A30001--UP

2шт.

26

07230-20422

NIPPLE

SN: A30001--UP

1шт.

27

07002-12034

ORING

SN: A30001--UP

1шт.

28

421-43-22370

TEE

SN: A30001--UP

1шт.

29

07002-12034

ORING

SN: A30001--UP

1шт.

30

423-43-27450

CROSS

SN: A30001--UP

1шт.

31

07002-12034

ORING

SN: A30001--UP

1шт.

32

421-43-22910

SWITCH, LOW PRESSURE

SN: A30001--UP

1шт.

33

421-43-22920

SWITCH, EMERGENCY BRAKE

SN: A30001--UP

1шт.

34

07002-11423

ORING

SN: A30001--UP

2шт.

35

423-43-27440

CROSS

SN: A30001--UP

1шт.

36

07002-12034

ORING

SN: A30001--UP

1шт.

37

421-43-22910

SWITCH, LOW PRESSURE

SN: A30001--UP

1шт.

38

421-43-22920

SWITCH, EMERGENCY BRAKE

SN: A30001--UP

1шт.

39

07002-11423

ORING

SN: A30001--UP

3шт.

40

07108-20204

HOSE

SN: A30001--UP

1шт.

41

07235-10210

ELBOW

SN: A30001--UP

1шт.

42

07002-11423

ORING

SN: A30001--UP

1шт.

43

07235-10210

ELBOW

SN: A30001--UP

1шт.

44

07002-11423

ORING

SN: A30001--UP

1шт.

45

306 132 C1

STRAP, TIE

SN: A30001--UP

1шт.

46

TEE (SEE FIG. K4460-07A0)

SN: A30001--UP

1шт.

Выбрано товаров: 47
