Запчасти Komatsu WA320-3 ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/) ТРАНСМИССИЯ

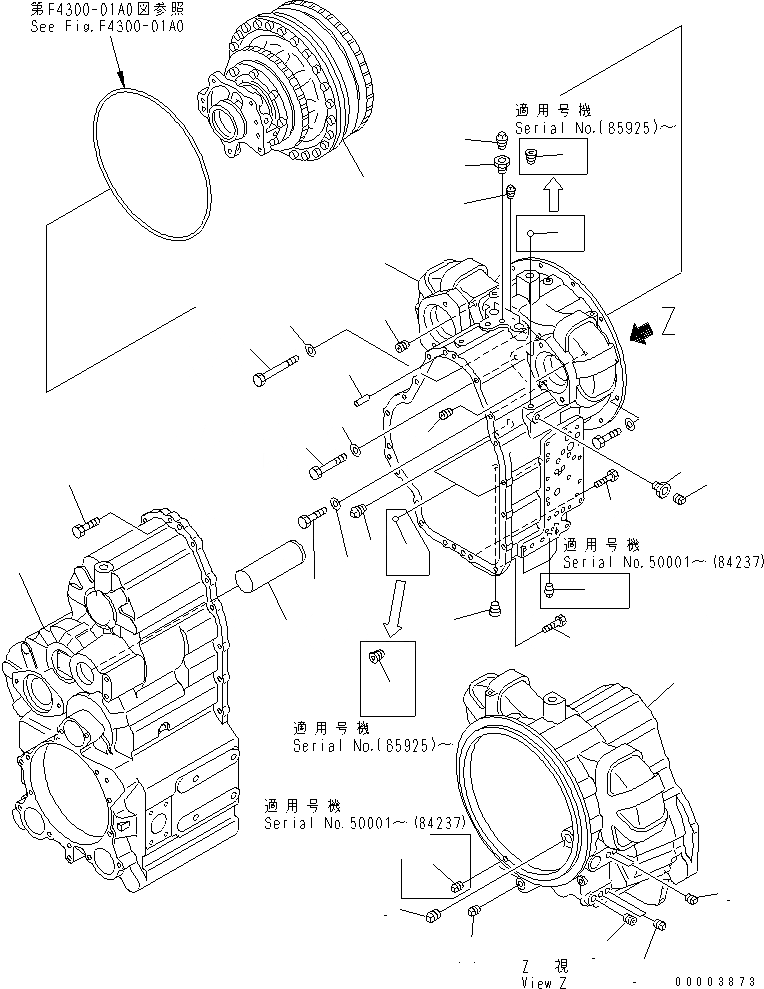

Схема запчастей Komatsu WA320-3 - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/) ТРАНСМИССИЯ
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
8
9
9
10
11
11
11
12
12
13
14
15
15
16
17
18
19
20
20
20

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$4

714-16-20002

TRANSMISSION ASS'Y

SN: 54143-UP

1шт.

|$5

714-16-20001

TRANSMISSION ASS'Y

SN: 52001-54142

1шт.

|$6

714-16-20000

TRANSMISSION ASS'Y

SN: 50001-52000

1шт.

|$$5

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-68A0.

-1шт.

1

711-52-00350

TORQUE CONVERTER A.

SN: 50001-UP

1шт.

|$14

714-13-11110

CASE ASS'Y,FRONT

SN: 50001-UP

1шт.

2

0

CASE,FRONT

SN: 50001-UP

1шт.

3

714-12-16510

SHAFT,IDLER

SN: 50001-UP

1шт.

|$17

714-16-21120

CASE ASS'Y,REAR

SN: (84238)-UP

1шт.

|$18

714-13-11121

CASE ASS'Y,REAR

SN: 50001-(84237)

1шт.

4

0

CASE,REAR

SN: (84238)-UP

1шт.

4

0

CASE,REAR

SN: 50001-(84237)

1шт.

5

07043-70312

PLUG

SN: (85925)-UP

5шт.

5

07043-70312

PLUG

SN: 50001-(85924)

2шт.

6

714-11-19390

BALL

SN: 50001-(85924)

3шт.

7

419-15-12750

ORIFICE

SN: 50001-UP

2шт.

8

07042-30108

PLUG

SN: 50001-UP

5шт.

9

07042-00617

PLUG

SN: 50001-UP

2шт.

10

07043-70617

PLUG

SN: 50001-UP

2шт.

11

07042-70211

PLUG

SN: (84238)-UP

1шт.

11

07042-70211

PLUG

SN: 50001-(84237)

5шт.

12

21T-38-11390

BUSHING

SN: 50001-UP

2шт.

13

07043-70108

PLUG

SN: 50001-UP

1шт.

14

04020-01434

PIN,DOWEL

SN: 50001-UP

2шт.

15

01010-61240

BOLT

SN: 50001-UP

14шт.

16

01010-81235

BOLT

SN: 50001-UP

2шт.

17

01010-81295

BOLT

SN: 50001-UP

3шт.

18

01010-81265

BOLT

SN: 50001-UP

1шт.

19

01011-81225

BOLT

SN: 50001-UP

1шт.

20

01643-31232

WASHER

SN: 50001-UP

5шт.

21

419-15-18131

LIQUID GASKET,(NOT SHOWN)

SN: 50001-UP

1шт.

Выбрано товаров: 32
