WA320-3 S/N 50001-52999 (Overseas Version)
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА
/

ЭЛЕКТРИКА ЗАДН. РАМА(№-)

Запчасти Komatsu WA320-3 ЭЛЕКТРИКА ЗАДН. РАМА(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА

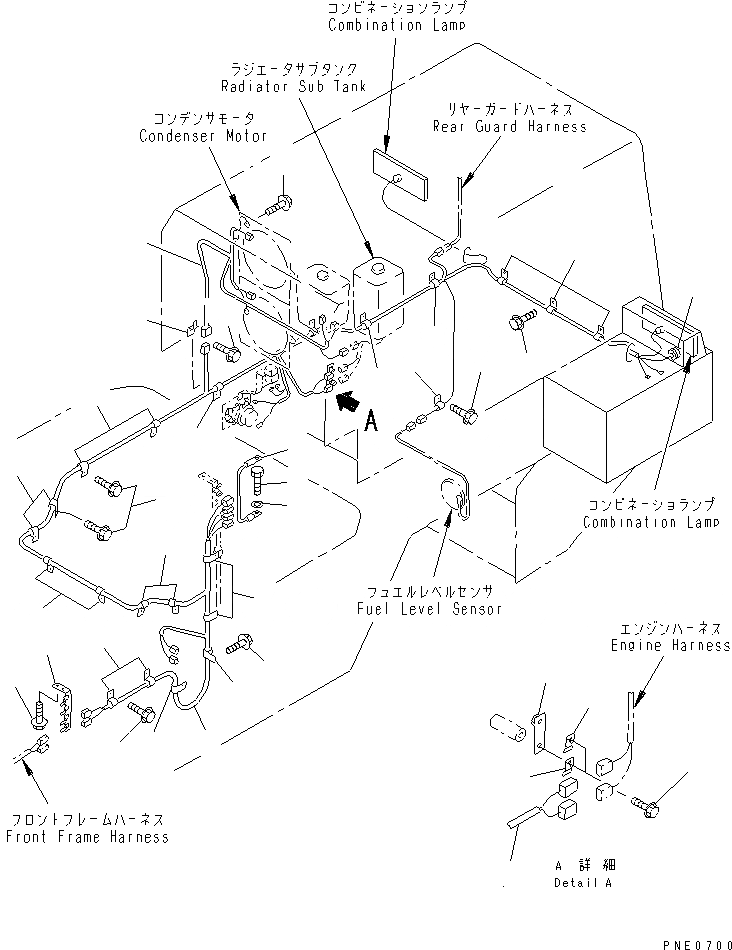

Схема запчастей Komatsu WA320-3 - ЭЛЕКТРИКА ЗАДН. РАМА(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА
1
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
12
12
13
14
15
16
16
16
16
16
16
17
18
18
19

№

Артикул

Название

Примечание

Количество

1

419-06-22120

WIRING HARNESS,REAR FRAME

SN: 50001-UP

1шт.

1

08020-10000

DIODE

SN: 50001-UP

4шт.

2

08037-02512

GROMMET

SN: 50001-UP

1шт.

3

419-06-22130

WIRING HARNESS,BULKHEAD

SN: 50001-UP

1шт.

3

08020-10000

DIODE

SN: 50001-UP

2шт.

4

01435-01016

BOLT,EARTH

SN: 50001-UP

2шт.

5

08028-12045

CABLE,EARTH

SN: 50001-UP

1шт.

6

01010-51016

BOLT

SN: 50001-UP

2шт.

7

01643-31032

WASHER

SN: 50001-UP

2шт.

8

419-06-22320

BRACKET

SN: 50001-UP

1шт.

9

01435-01220

BOLT

SN: 50001-UP

2шт.

10

08036-02514

CLIP

SN: 50001-UP

5шт.

11

04434-51710

CLIP

SN: 50001-UP

5шт.

12

04434-53411

CLIP

SN: 50001-UP

10шт.

13

04434-52110

CLIP

SN: 50001-UP

1шт.

14

08036-01014

CLIP

SN: 50001-UP

1шт.

15

08053-01510

CLIP

SN: 50001-UP

1шт.

16

01435-01016

BOLT

SN: 50001-UP

22шт.

17

419-06-12760

PLATE

SN: 50001-UP

1шт.

18

08053-00910

CLIP

SN: 50001-UP

2шт.

19

01435-01020

BOLT

SN: 50001-UP

2шт.

Выбрано товаров: 21
