Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA320-3 S/N 15035-UP
/
F[ТРАНСМИССИЯ]
/

ТРАНСМИССИЯ(НАСОС ТРАНСМИССИИ И ТРУБЫ)(/)

Запчасти Komatsu WA320-3 ТРАНСМИССИЯ(НАСОС ТРАНСМИССИИ И ТРУБЫ)(/) F[ТРАНСМИССИЯ]

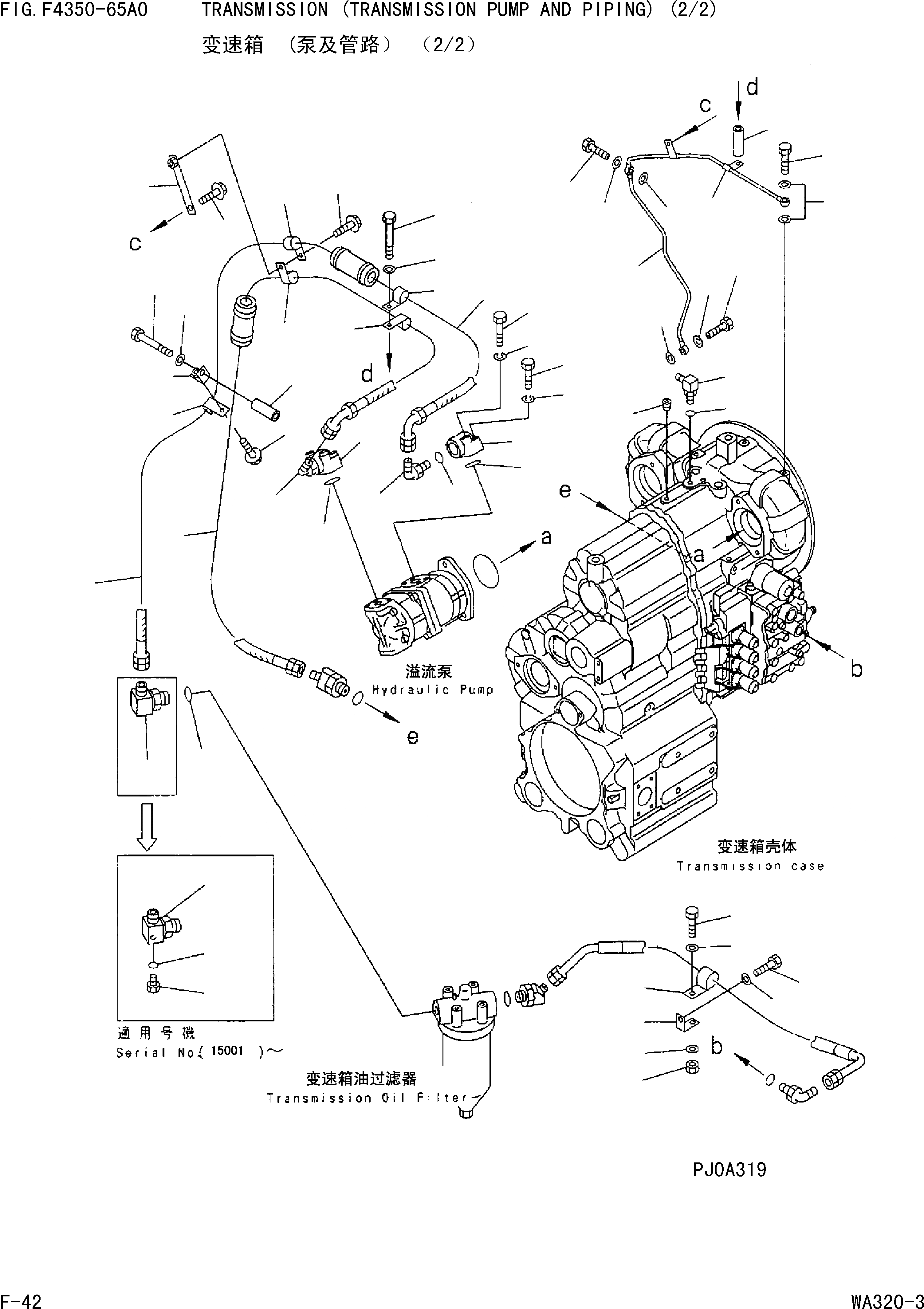

Схема запчастей Komatsu WA320-3 - ТРАНСМИССИЯ(НАСОС ТРАНСМИССИИ И ТРУБЫ)(/) F[ТРАНСМИССИЯ]
30
14
31
32
12
13
29
1
18
19
17
19
27
8
9
10
9
9
8
9
11
28
8
9
12
13
31
28
29
32
15
20
16
20
22
1
29
33
21
16
15
25
26
23
24
23
23B
23A
5
3
7
3
2
6
3
4

№

Артикул

Название

Примечание

Количество

|$0

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

714-16-20001

TRANSMISSION ASS'Y THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-68A0

Field_1: 15001-

1шт.

1

416-16-21110

HOSE

Field_1: 15001-

1шт.

2

08036-23014

CLIP

Field_1: 15001-

1шт.

3

01643-31032

WASHER

Field_1: 15001-

3шт.

4

01580-01008

NUT

Field_1: 15001-

1шт.

5

01010-31025

BOLT

Field_1: 15001-

1шт.

6

425-35-11830

PLATE

Field_1: 15001-

1шт.

7

01010-81020

BOLT

Field_1: 15001-

1шт.

8

07206-30710

BOLT

Field_1: 15001-

3шт.

9

07005-01012

GASKET

Field_1: 15001-

6шт.

10

714-13-18890

TUBE

Field_1: 15001-

1шт.

11

04434-50610

CLIP

Field_1: 15001-

3шт.

12

01010-81085

BOLT

Field_1: 15001-

2шт.

13

01643-31032

WASHER

Field_1: 15001-

2шт.

14

01435-01020

BOLT

Field_1: 15001-

1шт.

15

714-12-18850

ELBOW

Field_1: 15001-

2шт.

16

07000-73030

O-RING

Field_1: 15001-

2шт.

17

01010-80845

BOLT

Field_1: 15001-

4шт.

18

01010-80855

BOLT

Field_1: 15001-

4шт.

19

01602-20825

WASHER

Field_1: 15001-

8шт.

20

07235-10628

ELBOW

Field_1: 15001-

2шт.

21

07002-02434

O-RING

Field_1: 15001-

2шт.

22

419-62-25150

HOSE

Field_1: 15001-

1шт.

23

714-11-18100

ELBOW

Field_1: 15001-

1шт.

23A

07040-11007

PLUG

Field_1: 15001-

1шт.

23B

07002-11023

O-RING

Field_1: 15001-

1шт.

24

07002-03334

O-RING

Field_1: 15001-

1шт.

25

417-855-1370

ELBOW

Field_1: 15001-

1шт.

26

07002-02434

O-RING

Field_1: 15001-

1шт.

27

07043-00312

PLUG

Field_1: 15001-

1шт.

28

175-61-17240

COLLAR

Field_1: 15001-

2шт.

29

04434-52711

CLIP

Field_1: 15001-

3шт.

30

418-01-21120

PLATE

Field_1: 15001-

1шт.

31

04434-52711

CLIP

Field_1: 15001-

2шт.

32

01435-01016

BOLT

Field_1: 15001-

2шт.

33

42A-16-11210

PLATE

Field_1: 15001-

1шт.

Выбрано товаров: 37
