Komatsu
/
Погрузчики фронтальные
/
WA320-1LC S/N A25001-Up
/
РАБОЧЕЕ ОБОРУДОВАНИЕ
/

КОЛЕНЧАТЫЙ РЫЧАГ

Запчасти Komatsu WA320-1LC КОЛЕНЧАТЫЙ РЫЧАГ РАБОЧЕЕ ОБОРУДОВАНИЕ

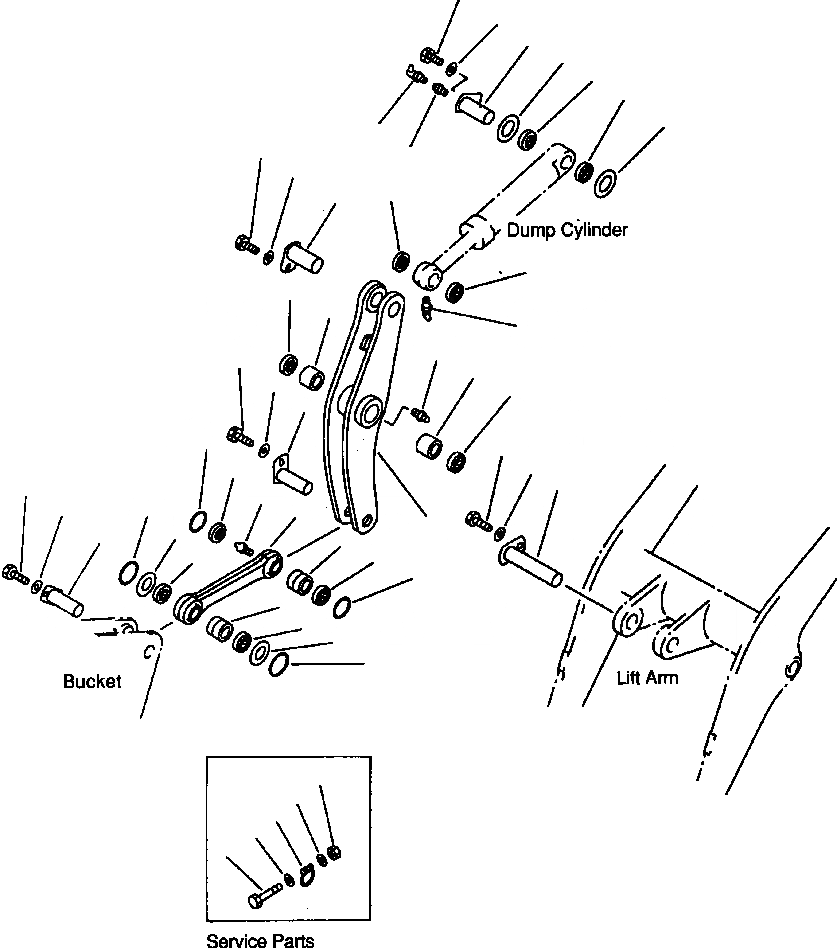

Схема запчастей Komatsu WA320-1LC - КОЛЕНЧАТЫЙ РЫЧАГ РАБОЧЕЕ ОБОРУДОВАНИЕ
25
26
22
21
20
20
21
24
29
23
30
27
28
27
3
2
31
4
18
2
19
3
17
13
6
7
10
5
18
11
19
13
8
1
12
17
9
10
10
13
9
10
12
13
16
15
13
15
14

№

Артикул

Название

Примечание

Количество

1

419-70-00023

BELLCRANK ASSEMBLY

1шт.

|$1

419-70-11135

BELLCRANK

1шт.

2

424-70-11870

BUSHING

2шт.

3

421-09-11310

SEAL, DUST

2шт.

4

07020-00000

FITTING, GREASE

1шт.

5

419-70-11960

PIN

1шт.

6

01010-51625

BOLT

1шт.

7

421-70-11280

WASHER

1шт.

8

419-70-00130

LINK ASSEMBLY

1шт.

|$9

419-70-11740

LINK

1шт.

9

419-70-11820

BUSHING

2шт.

10

419-09-11110

SEAL, DUST

4шт.

11

07020-00000

FITTING, GREASE

2шт.

12

419-70-11420

SHIM, 1.5mm

1шт.

|$14

419-70-11430

SHIM, 3.0mm

1шт.

13

419-70-11410

O-RING (SERVICE PARTS)

4шт.

14

419-70-11490

BOLT (SERVICE PARTS)

4шт.

15

01641-20608

WASHER (SERVICE PARTS)

8шт.

16

426-09-11130

NUT (SERVICE PARTS)

4шт.

17

419-70-11922

PIN

2шт.

18

01010-51625

BOLT

2шт.

19

421-70-11280

WASHER

2шт.

20

421-09-11310

SEAL, DUST

2шт.

21

423-70-11780

SHIM, 1.5mm

1шт.

|$24

423-70-11880

SHIM, 3.0mm

1шт.

22

419-70-11950

PIN

1шт.

23

423-70-11160

NIPPLE

1шт.

24

07020-00900

FITTING, GREASE

1шт.

25

01010-51625

BOLT

1шт.

26

421-70-11280

WASHER

1шт.

27

421-09-11310

SEAL, DUST

2шт.

28

419-70-11941

PIN

1шт.

29

01010-51625

BOLT

1шт.

30

421-70-11280

WASHER

1шт.

31

419-09-11250

FITTING, GREASE

1шт.
