Запчасти Komatsu WA300-3A-XW ТРАНСМИССИЯ (ГИДР. НАСОС.) (/) (СНЕГОУБОРОЧН. СПЕЦ-Я.)(№-) ТРАНСМИССИЯ

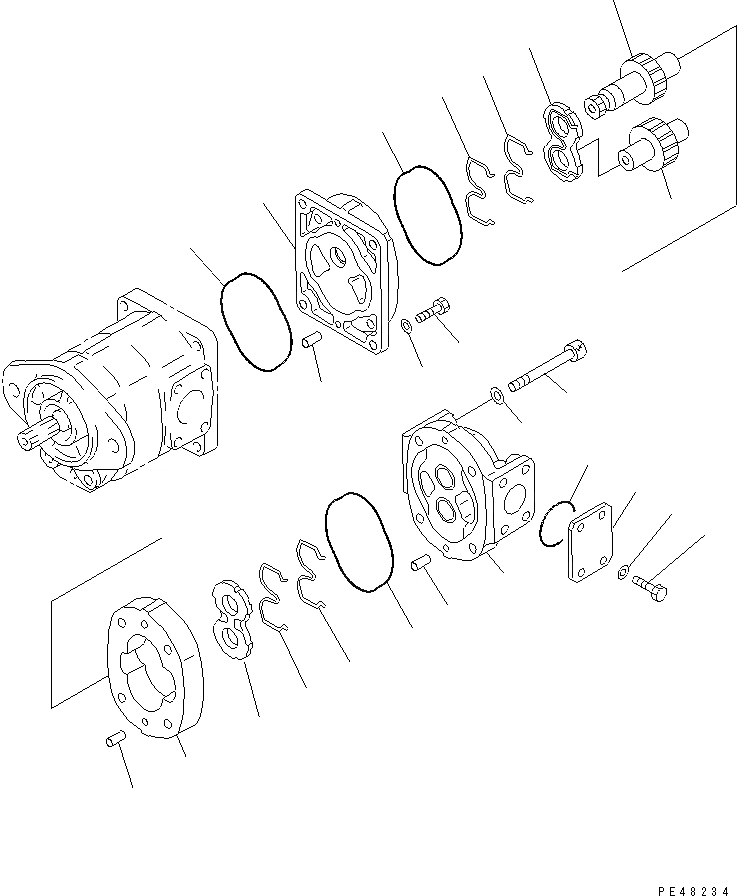

Схема запчастей Komatsu WA300-3A-XW - ТРАНСМИССИЯ (ГИДР. НАСОС.) (/) (СНЕГОУБОРОЧН. СПЕЦ-Я.)(№-) ТРАНСМИССИЯ
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19

Артикул

Название

Примечание

Количество

|1

714-16-10031

TRANSMISSION ASS'Y

SN: (83187)-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 50001-(83186)

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2371.

-1шт.

|1

705-51-20430

PUMP ASS'Y,(SAL40+20)

SN: 50001-UP

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2351 AND 2352.

-1шт.

|1

705-21-26060

PUMP ASS'Y,(SAL20)

SN: 50001-UP

1шт.

1

0

BRACKET

SN: 50001-UP

1шт.

|1

0

BUSHING,PLANE

SN: 50001-UP

2шт.

2

0

CASE,GEAR

SN: 50001-UP

1шт.

3

0

COVER ASS'Y

SN: 50001-UP

1шт.

|3

0

BUSHING,PLANE

SN: 50001-UP

2шт.

4

0

GEAR,DRIVE

SN: 50001-UP

1шт.

5

0

GEAR,DRIVEN

SN: 50001-UP

1шт.

6

0

PLATE,SIDE

SN: 50001-UP

2шт.

7

0

RING,BACK-UP

SN: 50001-UP

2шт.

8

0

RING,SEAL

SN: 50001-UP

2шт.

9

0

O-RING

SN: 50001-UP

2шт.

10

0

PIN,DOWEL

SN: 50001-UP

6шт.

11

0

BOLT

SN: 50001-UP

4шт.

12

0

WASHER

SN: 50001-UP

4шт.

13

705-17-02480

O-RING

SN: 50001-UP

1шт.

14

705-17-02374

BOLT

SN: 50001-UP

4шт.

15

01643-51032

WASHER

SN: 50001-UP

4шт.

16

705-17-02881

PLATE

SN: 50001-UP

1шт.

17

07000-03038

O-RING

SN: 50001-UP

1шт.

18

01010-51025

BOLT

SN: 50001-UP

4шт.

19

01643-51032

WASHER

SN: 50001-UP

4шт.

Выбрано товаров: 27
