Запчасти Komatsu WA300-3A ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) (/) ТРАНСМИССИЯ

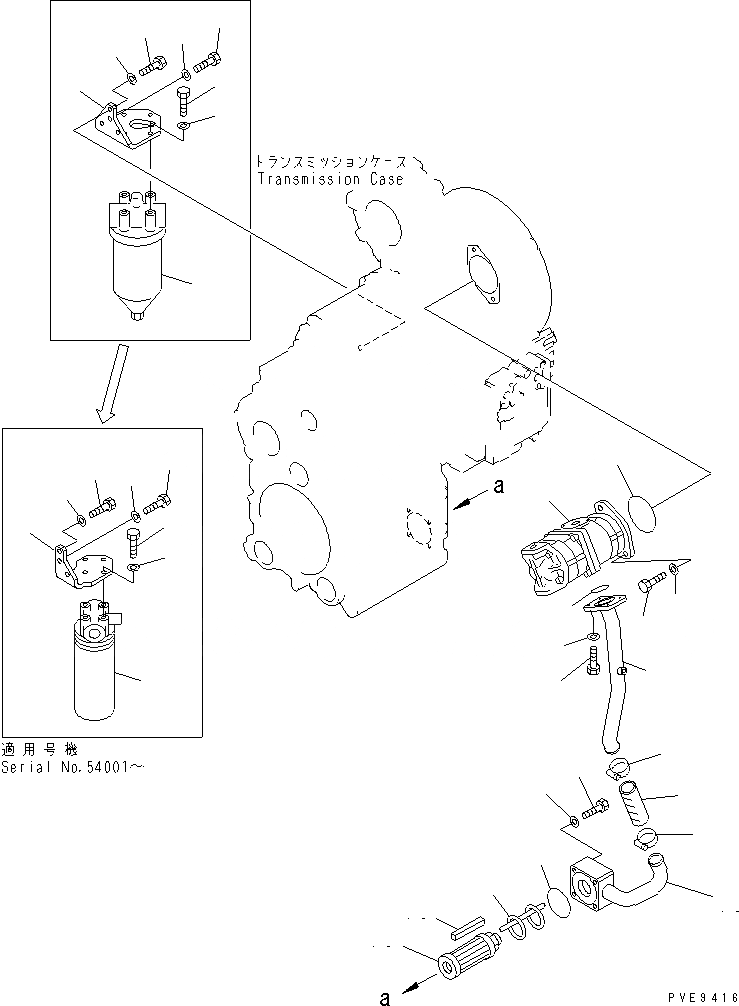

Схема запчастей Komatsu WA300-3A - ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) (/) ТРАНСМИССИЯ
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-16-10012

TRANSMISSION ASS'Y

SN: 54001-UP

1шт.

|1

714-16-10011

TRANSMISSION ASS'Y

SN: 53001-54000

1шт.

|1

714-16-10033

TRANSMISSION ASS'Y

SN: 54001-UP

1шт.

|1

714-16-10032

TRANSMISSION ASS'Y

SN: 53001-54000

1шт.

|$$6

THESE ASSEMBLY CONSIST OF SOME FIGS. BE CAREFUL WHEN ORDERING THE PARTS.

-1шт.

1

705-51-20480

PUMP ASS'Y (SAL50+20)

SN: 53001-UP

1шт.

2

07000-02105

O-RING (K3)

SN: 53001-UP

1шт.

3

01010-81235

BOLT

SN: 53001-UP

2шт.

4

01643-31232

WASHER

SN: 53001-UP

2шт.

5

714-12-18780

SUPPORT

SN: 54001-UP

1шт.

|5

714-12-18751

SUPPORT

SN: 53001-54000

1шт.

6

01010-81035

BOLT

SN: 53001-UP

4шт.

7

01643-31032

WASHER

SN: 53001-UP

4шт.

8

01010-81235

BOLT

SN: 53001-UP

1шт.

9

01643-31232

WASHER

SN: 53001-UP

1шт.

10

01010-81280

BOLT

SN: 53001-UP

2шт.

11

01643-31232

WASHER

SN: 53001-UP

2шт.

12

714-07-28701

FILTER ASS'Y

SN: (86098)-UP

1шт.

|12

714-07-28700

FILTER ASS'Y

SN: 54001-(86097)

1шт.

|12

419-15-14800

FILTER ASS'Y

SN: 53001-54000

1шт.

|12

714-07-28710

CARTRIDGE ASS'Y

SN: 54001-UP

1шт.

|13

419-15-14510

STRAINER ASS'Y

SN: 53001-UP

1шт.

13

419-15-14650

STRAINER

SN: 53001-UP

1шт.

14

419-15-14661

SPRING,SUPPORT

SN: (83791)-UP

1шт.

|14

419-15-14660

SPRING,SUPPORT

SN: 53001-(83790)

1шт.

15

417-15-14660

MAGNET

SN: 53001-UP

5шт.

16

714-12-18130

FLANGE

SN: 53001-UP

1шт.

17

07000-02085

O-RING (K3)

SN: 53001-UP

1шт.

18

01010-81080

BOLT

SN: 53001-UP

4шт.

19

01643-31032

WASHER

SN: 53001-UP

4шт.

20

419-15-14752

HOSE

SN: 53001-UP

1шт.

21

07281-00489

CLAMP

SN: 53001-UP

2шт.

22

714-12-18150

TUBE

SN: 53001-UP

1шт.

23

07000-73048

O-RING (K3)

SN: 53001-UP

1шт.

24

01010-81235

BOLT

SN: 53001-UP

4шт.

25

01602-01236

WASHER,SPRING

SN: 53001-UP

4шт.

Выбрано товаров: 37
